Чтобы понять, как рассчитать видеостену под конкретное помещение, начните с дистанции до зрителя. От нее зависят шаг пикселя и итоговый размер матрицы. Диагональ всей видеостены не равна диагонали одной панели: ее определяют по ширине и высоте активной области собранной матрицы. Шаг пикселя задает минимальную дистанцию, с которой зритель воспринимает картинку цельной и не различает отдельные точки. Эти параметры расчета связаны между собой, и менять один без пересчета остальных нельзя.
Из чего складывается расчет видеостены
Расчет видеостены строится на двух опорных величинах: площади стены под экран, которая задает дистанцию до ближнего и дальнего зрителя, и требуемом шаге пикселя, который эту дистанцию ограничивает снизу. Из этих величин выводится диагональ матрицы. Еще одна переменная — назначение контента: текст и графика требуют более мелкого шага и большей плотности пикселей, чем общее видео или трансляция. Шов между модулями или панелями накладывается на готовый расчет диагонали и добавляет требования к сборке матрицы.
Такой расчет всегда привязан к помещению: контроллер видеостены и видеопроцессор проектируются одновременно с матрицей. Кабельные трассы и крепление закладывают на том же этапе, а сама видеостена входит в инженерную инфраструктуру мультимедиа наравне с системой звука. Менять одну переменную без пересчета остальных нельзя: увеличение диагонали при сохранении прежней дистанции до зрителя способно потребовать другого шага пикселя, а смена контента с общего видео на таблицы — сократить допустимую дистанцию. Видеопроцессор принимает исходный сигнал и разбивает картинку между модулями матрицы: его производительность подбирают под итоговое разрешение всей видеостены, а не под разрешение одной панели.
Диагональ видеостены: как привязать к размеру помещения
Диагональ всей видеостены зависит от матрицы из M панелей по горизонтали и N панелей по вертикали. Общую диагональ считают по теореме Пифагора: корень из суммы квадратов ширины и высоты всей активной области матрицы, а не берут паспортную диагональ одного элемента и не умножают ее на количество панелей.
Для профессиональных ЖК-панелей диагональ отдельного модуля лежит в диапазоне 55–98 дюймов, и матрица из нескольких таких панелей закономерно получает диагональ больше, чем у любой из них по отдельности. У LED-видеостен единицы измерения другие: модули собираются в полотно произвольного размера, и диагональ матрицы зависит от количества модулей и их размера, а не от паспортной диагонали одного элемента.

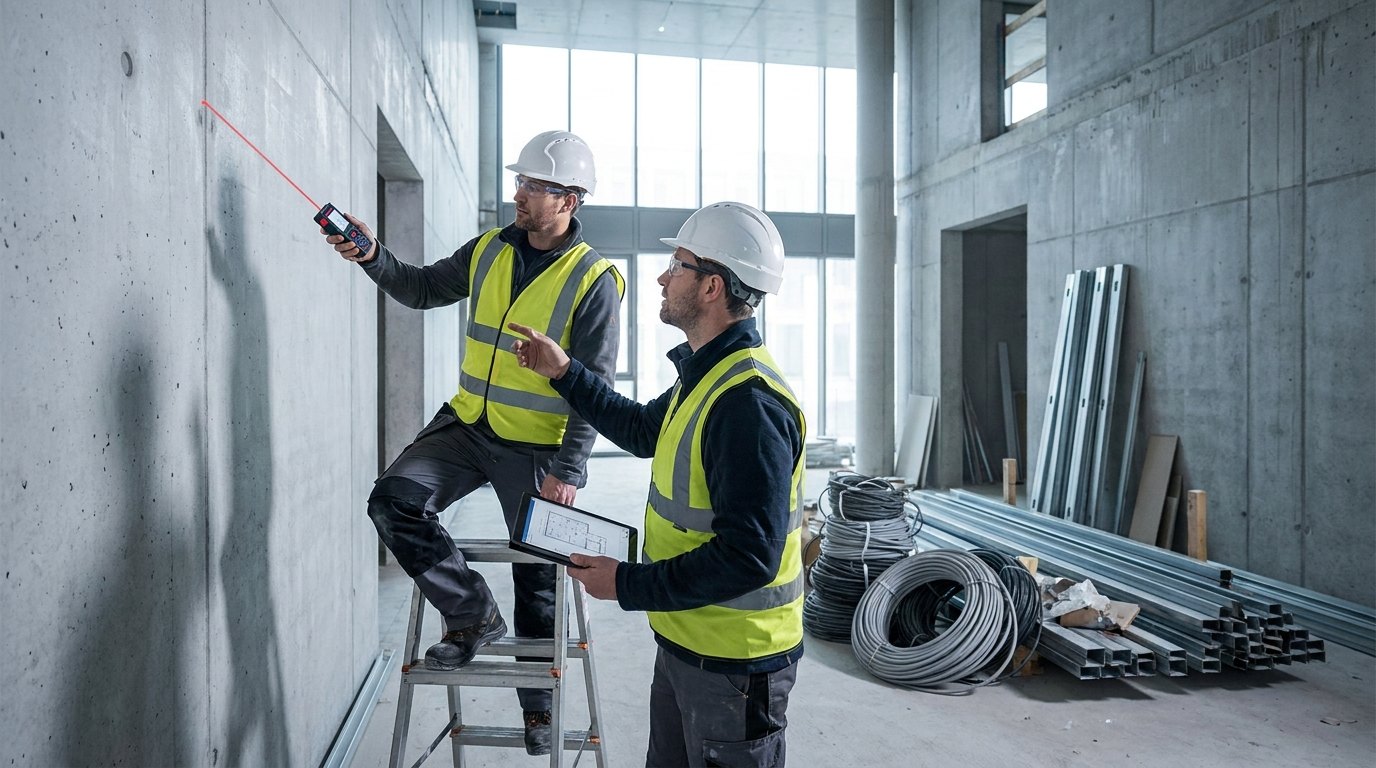

Сначала измерьте свободный участок стены и определите пропорции контента, затем рассчитывайте диагональ. Из ширины и высоты свободного участка стены под экран выводят соотношение сторон, обычно 16:9, и уже из него — итоговую диагональ по формуле выше. Обратный порядок, когда диагональ выбирают «на глаз», а затем пытаются вписать ее в стену, чаще приводит к переделке крепления или урезанной матрице. Точку сборки матрицы — угол, с которого начинают монтаж первого модуля, тоже фиксируют заранее: от нее считают допуски по горизонтали и вертикали для всех остальных элементов, и ошибка в один–два миллиметра на старте способна накопиться в заметное отклонение на противоположном крае матрицы.
Шаг пикселя и минимальная дистанция просмотра
Шаг пикселя LED-модулей для помещений лежит в диапазоне 0,9–2,5 мм и напрямую определяет, с какого расстояния зритель перестает различать отдельные светодиоды и видит цельное изображение. Чем меньше шаг, тем ближе можно посадить зрителя без потери четкости, но и тем выше стоимость модулей и плотность видеопроцессинга, которую должен обрабатывать контроллер. У профессиональных ЖК-панелей шаг пикселя физически существует, но при выборе обычно оценивают паспортное разрешение и итоговую плотность пикселей на заданной диагонали. Контроллер видеостены выполняет не только распределение сигнала по модулям, но и синхронизацию частоты обновления кадра между ними. Поэтому вместе с диагональю и дистанцией проверьте совместимость модулей с конкретным контроллером.
Формула расчета минимальной дистанции
Точная минимальная дистанция зависит от конкретной модели модуля и указывается производителем в технической документации, но в AV-практике действует приближенное правило нижней границы: минимальная дистанция просмотра в метрах примерно равна шагу пикселя в миллиметрах. Модуль с шагом 1,2 мм допускает дистанцию примерно от 1,2 м, модуль с шагом 2,5 мм — от 2,5 м. Это порог, ближе которого отдельные пиксели становятся заметны глазу, а не комфортная дистанция для восприятия контента: для текста и графики комфортная дистанция обычно в 2–3 раза больше этого порога — подробный расчет с коэффициентом под тип контента разобран в статье про выбор шага пикселя LED-видеостены. Для ответственных проектов минимальный порог проверяют по документации на конкретный модуль перед закупкой.
Шов между модулями: на что влияет и как минимизировать
Шов между элементами видеостены складывается из двух источников: технологического зазора, который производитель закладывает в стык самих модулей или панелей, и погрешности монтажа при сборке матрицы. У профессиональных решений шов минимален и указан в спецификации как техническая величина, поэтому его закладывают в расчет диагонали заранее, а не оценивают на глаз после монтажа.

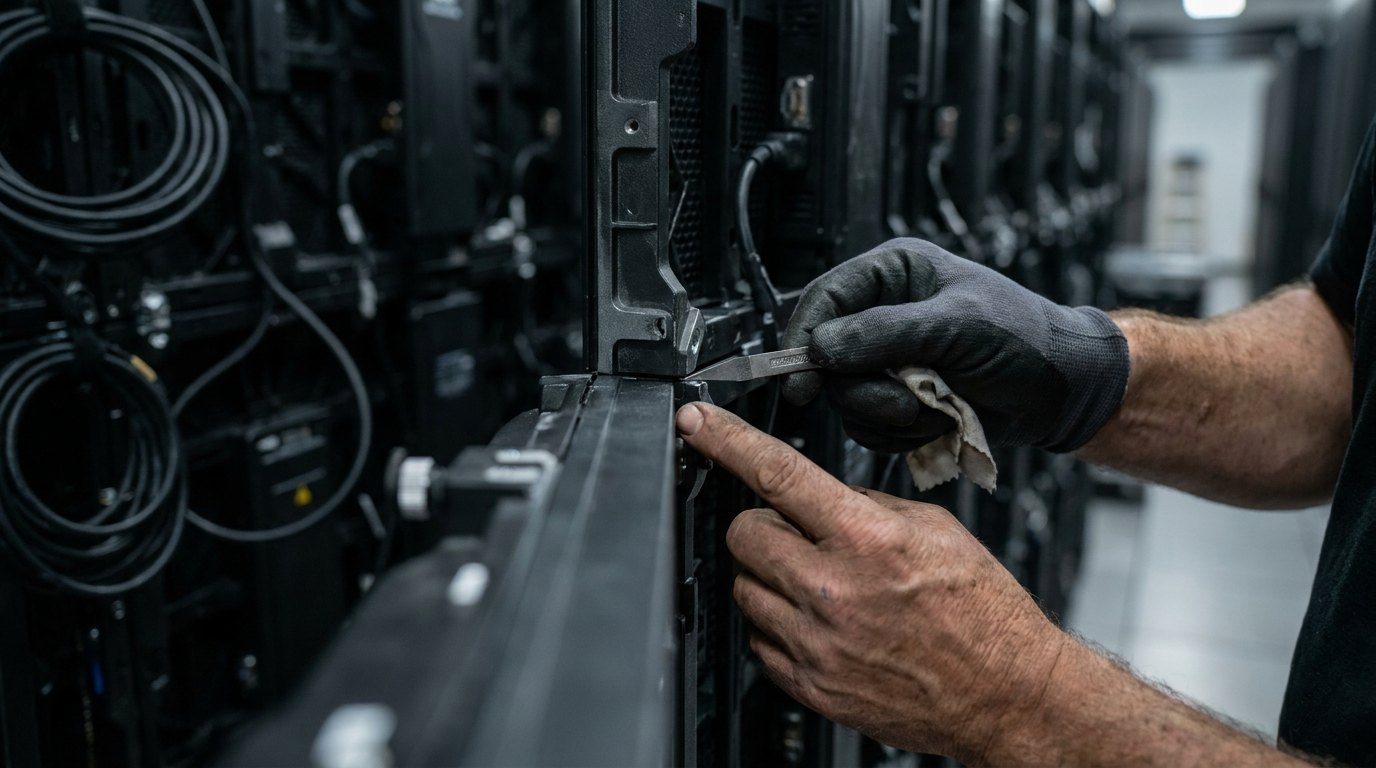

Минимизация шва — вопрос не только оборудования, но и сборки: точность крепления и выравнивание модулей по одной плоскости определяют, насколько заметен физический стык на реальной картинке, а не только на бумаге. При сборке через AV-over-IP видеосигнал на каждый модуль матрицы передается по сети, и для этого закладывают сетевые коммутаторы с запасом пропускной способности — недостаточная скорость канала проявляется как рассинхронизация кадров на стыках, которая выглядит как дополнительный шов там, где физического зазора нет. Синхронизация модулей и калибровка цвета — два процесса, которые выполняют уже после сборки матрицы: первый выравнивает частоту обновления кадра между соседними элементами, второй убирает видимую разницу в оттенке между модулями из разных партий поставки.
Пример расчета: видеостена для переговорной на 12 человек
Запрос «видеостена размеры» требует привязки к помещению и рассадке. Ниже приведен пример расчета для переговорной на 12 человек. Из параметров помещения здесь выводят диагональ матрицы и шаг пикселя, а затем проверяют обе дистанции просмотра — до ближнего и до дальнего зрителя. Цифры пересчитываются под другую площадь и рассадку по той же последовательности.
Исходные данные и последовательность вычислений
Переговорная комната площадью 20,5 м² (5,4 × 3,8 м) рассчитана на стол для 12 человек. Торцевая стена под экран шириной 3,8 м оставляет 1,35 м свободной высоты с учетом крепления и запаса до потолка. Ближний зритель за столом сидит на дистанции 2,0 м от плоскости экрана, дальний — на 5,0 м. Контент смешанный: презентации с таблицами и графиками.
Шаг 1. Из свободной высоты стены 1,35 м и формата 16:9 выводят ширину экрана: 1,35 × 16 / 9 = 2,4 м. Шаг 2. Диагональ матрицы считают по формуле из предыдущего раздела: корень из суммы квадратов ширины и высоты — √(2,4² + 1,35²) = √(5,76 + 1,8225) = √7,5825 ≈ 2,75 м, или около 108 дюймов. Шаг 3. Для дистанции ближнего зрителя 2,0 м подходит шаг пикселя 1,2 мм: по ориентировочному правилу минимальная дистанция для такого шага — около 1,2 м, запас у ближнего зрителя составляет 0,8 м, или 40% от фактической дистанции. Шаг 4. Для детального контента с таблицами ориентируются на дистанцию примерно 3–4 высоты экрана: 3 × 1,35 = 4,05 м, 4 × 1,35 = 5,4 м. Дальний зритель на дистанции 5,0 м попадает в этот диапазон, поэтому текст и графика останутся читаемыми с последнего ряда стола. Для общего видео допустимая дистанция может быть больше, поскольку мелкие детали там не определяют восприятие.
Итог: видеостена диагональю около 108 дюймов с шагом пикселя 1,2 мм закрывает потребности этой переговорной с запасом по обеим границам дистанции и по минимальной для ближнего зрителя, и по оптимальной для дальнего.
Типичные ошибки при расчете видеостены
На практике расчет чаще всего портят на этапе, где данные о помещении подменяют усредненными допущениями. Несколько ошибок повторяются регулярно.
- Диагональ выбирают «на глаз» по каталогу, а не выводят из ширины стены и формата 16:9 — в результате матрица не помещается в отведенное место или остается неиспользованный запас стены.
- Шаг пикселя берут с запасом «побольше», не проверяя дистанцию до ближнего зрителя — это переплата за плотность, которая не нужна на реальной дистанции просмотра.
- Дистанцию до дальнего зрителя считают от задней стены помещения, а не от последнего фактически занятого места за столом — диагональ получается завышенной.
- Шов между модулями не учитывают в расчете диагонали заранее, а оценивают после монтажа — переделка крепления обходится дороже, чем пересчет на этапе проекта.
- Источник бесперебойного питания для контроллера и медиаплеера видеостены закладывают в бюджет по остаточному принципу или не закладывают вовсе — при этом именно эти узлы работают непрерывно и первыми страдают от просадок питания.
Перед передачей расчета интегратору сведите диагональ матрицы и шаг пикселя в одну таблицу. Проверьте обе дистанции просмотра — до ближнего и до дальнего зрителя. Если хотя бы одна из цифр взята без опоры на реальные размеры помещения, весь расчет придется пересматривать после монтажа. Проверьте также, учтен ли шов между модулями в итоговой диагонали и соответствует ли выбранный шаг пикселя типу контента на экране — таблицам и графике или общему видео. Такой чек-лист занимает меньше времени, чем повторный обмер помещения после установки.
