Как оборудовать переговорную комнату — вопрос не только выбора техники, но и точной геометрии: высоты экрана и угла обзора камеры. Дистанция от микрофона до акустической системы — отдельный параметр расчета, который часто упускают на старте. Ошибка в расположении одного узла сдвигает работу всей связки: блики на панели или слепая зона в кадре. Правильная последовательность работ и точный расчет высот снимают большинство таких проблем еще на этапе замера и разметки.
Этапы работ: от замера комнаты до пусконаладки
Оборудование для переговорной комнаты устанавливают по фиксированной последовательности этапов, поскольку перестановка шагов почти всегда приводит к переделке. Сначала — замер помещения: длину и ширину комнаты фиксируют вместе с высотой потолка. Отдельно отмечают положение окон и розеток, а также расстояние от стены с экраном до дальнего кресла за столом.
На основе замера монтажная бригада готовит план-схему размещения — расположение стола и точки крепления экрана и камеры. В план-схему входят и трассы коробов под кабель. Дальше — черновой монтаж: короба и скрытая проводка укладываются до установки самого оборудования, а не после. Затем на стену вешают экран и камеру, на стол или потолок — микрофоны, все линии сводят в единый узел подключения. Проектирование и монтаж такого контура входит в инженерные системы мультимедиа, которые связывают отдельные устройства комнаты в один сигнальный тракт здания.
Финальный этап — пусконаладка: проверка видеосигнала на разрешение и задержку, тест микрофонной зоны на эхо. Также синхронизируют платформу видеоконференцсвязи с камерой и звуком. Техническое задание на монтаж закрывается актом приемки только после успешного тестового звонка, а не после физической установки корпусов на стену. Каждый этап фиксируют отдельным пунктом в акте, чтобы при возврате на переделку было понятно, на каком шаге возникло расхождение с планом.
Планировка переговорной: расположение стола, экрана и точек подключения
План переговорной комнаты начинается с расположения стола, а не экрана: прямоугольный стол ставят вдоль длинной стены, торцом к экрану, чтобы все участники видели панель под одним углом без разворота кресел. Стену под экран выбирают напротив источника естественного освещения, если окно оказывается за спиной у панели, на ней возникают блики, и разместить экран приходится на соседней стене, даже если это менее удобная точка с точки зрения проводки.
Точки подключения — розетки питания и порты для сигнала, планируют у стены с экраном и в центре стола, где обычно ставят док-станцию для ноутбука. Коммутационный узел, куда сходятся все линии, размещают в ближайшем техническом коробе или шкафу, а не за декоративной панелью без доступа для обслуживания.
Где вешать экран: высота, дистанция обзора, угол наклона
Высоту экрана в переговорной задает не эстетика, а угол зрения сидящего человека. Нижний край панели устанавливают на уровне 1,1-1,2 метра от пола — при таком положении центр изображения оказывается примерно на уровне глаз участника в кресле, и смотреть на экран можно без наклона головы вверх или вниз.
Дистанция обзора связана с диагональю панели: чем дальше дальнее кресло от экрана, тем крупнее должна быть диагональ, иначе мелкий текст в презентации на дальнем плане становится нечитаемым. Угол наклона панели в переговорной обычно нулевой — вертикальное крепление на стене без наклона, потому что участники сидят примерно на одной высоте вокруг стола, и наклон вниз, уместный для лекционных аудиторий, здесь только ухудшает обзор для ближних кресел.
Как разместить камеру относительно стола и участников

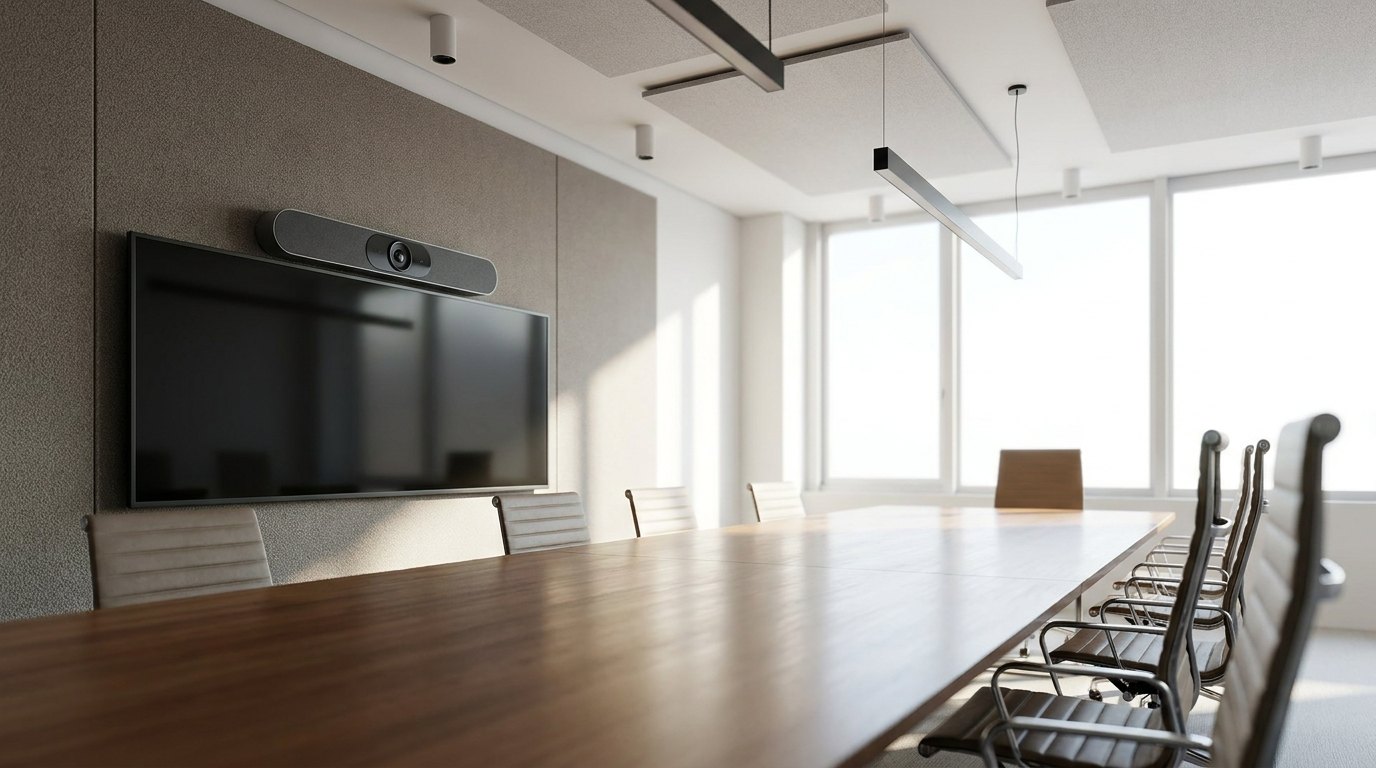

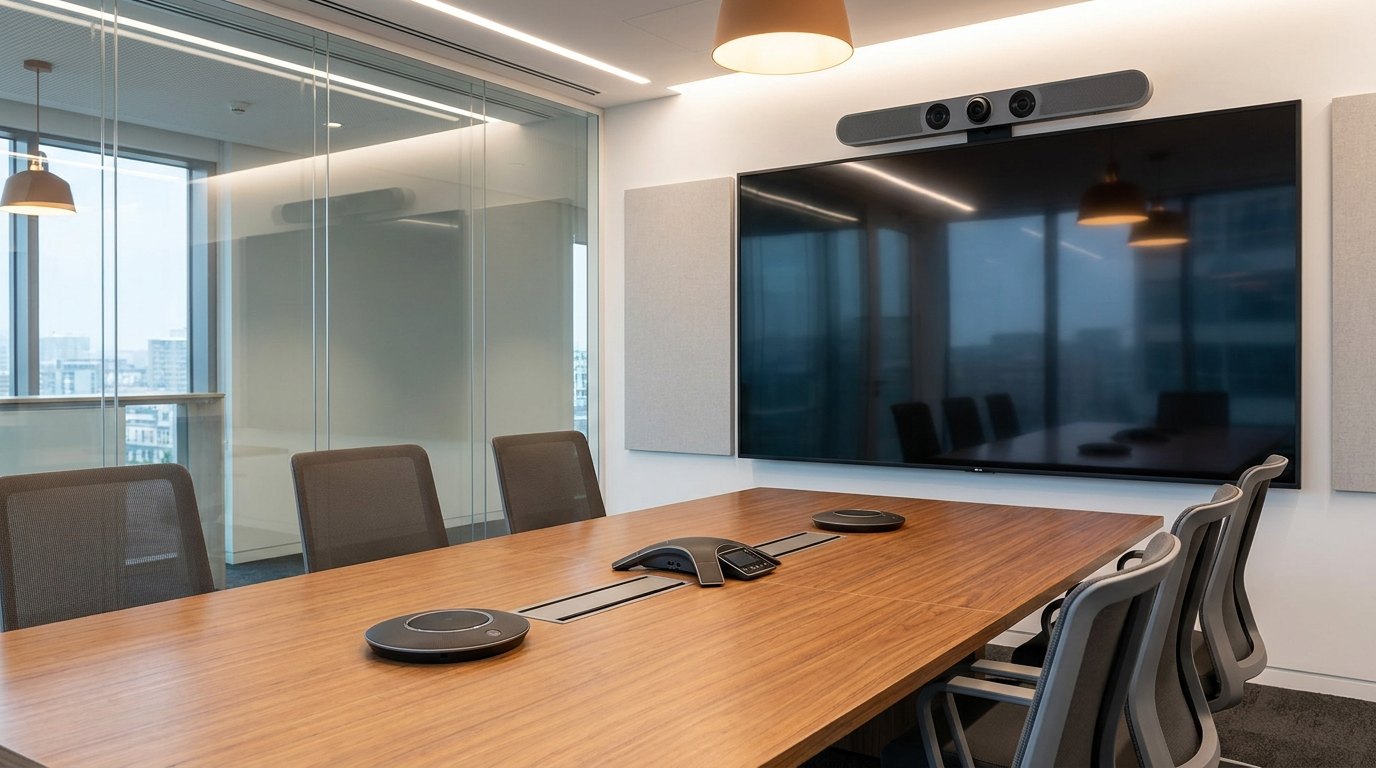

Чтобы понять, как разместить камеру в переговорной, сначала определяют линию взгляда участников и положение панели. Камеру с трекингом спикера крепят по центру над экраном или под ним, обычно на высоте 1,5-1,8 метра от пола. Такая точка приближает объектив к направлению взгляда на удаленных собеседников и убирает нижний ракурс, характерный для камеры ноутбука на столе.
Зона охвата определяет, какой стол камера покрывает без слепых зон. Широкоугольная камера с углом обзора от 120 градусов рассчитана на стол длиной до 3-3,5 метра — участники по краям остаются в кадре без дополнительного разворота корпуса камеры. Для более длинного стола одну камеру дополняют второй точкой монтажа или выбирают модель с более широким углом обзора и функцией панорамирования.
Расстановка микрофонов: зона охвата и минимизация эха
Расстояние между микрофоном и акустической системой — не менее 0,5 метра, и оба устройства не должны стоять на одной линии в пространстве комнаты: при таком расположении сигнал с колонки попадает обратно в микрофон и создает обратную связь, слышимую как свист или гул на удаленной стороне.
Выбор типа микрофона зависит от числа участников и акустики помещения. Зона приема микрофона должна охватывать все кресла, а встроенное эхоподавление проверяют тестовым звонком при включенной акустической системе. Настольный спикерфон в центре стола подходит для встречи на 4-6 человек. Для комнаты от 8 человек применяют потолочный массив с несколькими капсулами, который покрывает площадь стола без слепых зон по звуку.

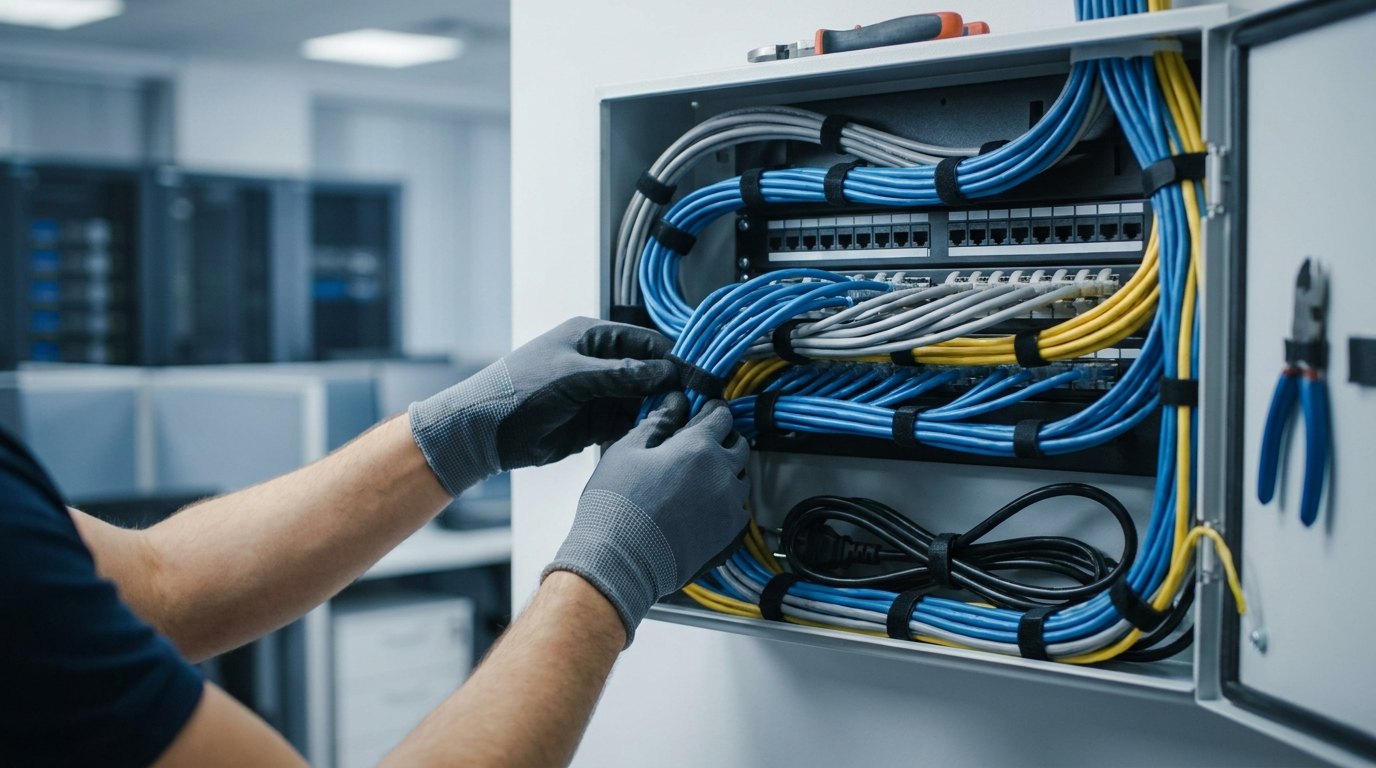

Кабельные трассы: короба, скрытая проводка, подключение к сети
Монтаж оборудования переговорной комнаты включает раздельную прокладку сигнальных HDMI и USB и силовых линий питания. Между параллельными трассами выдерживают разнос не менее 15-20 сантиметров. При меньшем расстоянии силовой кабель наводит помехи на видеосигнал, и на экране появляются рябь или полосы, особенно заметные при длинных пробегах кабеля вдоль стены.
Скрытая проводка в стене или под фальшполом не нарушает отделку, но усложняет обслуживание: при повреждении линии приходится вскрывать поверхность. Кабель-канал на стене выглядит менее аккуратно, зато дает доступ к кабелю без демонтажа отделки и упрощает последующее расширение трассы. Все линии сводятся в единый узел, куда подключается коммутационное оборудование — оно распределяет сигнал между источниками и выводит нужную картинку на панель без ручной пересадки кабеля.
Типовые схемы под размер переговорной
Для комнаты на 4-6 человек типовая схема выглядит так: стол длиной около 2-2,5 метра стоит вдоль стены с экраном, а панель диагональю 55-65 дюймов висит нижним краем на высоте 1,1 метра. Камеру с фиксированным углом обзора 90-100 градусов крепят над панелью на высоте 1,5 метра, а настольный спикерфон в центре стола закрывает зону приема звука для всех кресел. Короб с кабелем в такой схеме идет по кратчайшему пути от стены до ближайшей розетки. Если док-станция расположена в центре стола, для нее заранее предусматривают напольный лючок или отдельный кабель-канал, чтобы силовая и сигнальная линии не проходили по зоне перемещения участников.
Для комнаты на 8-12 человек стол вытягивается до 3-3,5 метра, а диагональ панели растет до 75-86 дюймов. Камеру заменяют моделью с трекингом спикера и углом обзора от 120 градусов, чтобы покрыть весь стол без слепых зон по краям, а настольный спикерфон — потолочным микрофонным массивом на высоте потолка комнаты. Кабельные трассы в этой схеме разводят по двум сторонам стола, а не по одной, чтобы сократить длину каждого отдельного пробега.
Ошибки планировки, которые ведут к переделке
Часть ошибок повторяется от проекта к проекту. Экран напротив окна без учета естественного освещения дает блики, которые особенно заметны при демонстрации темных слайдов. Камера с узким углом обзора на длинном столе оставляет крайние кресла вне кадра. Еще одна причина переделки — отсутствие сервисного доступа к блоку коммутации: замена кабеля требует снимать панель или разбирать мебель. Эти риски выявляет проверка плана по реальной комнате до начала отделочных работ.
Силовой и сигнальный кабель в одном коробе создают наводки, которые могут проявиться при одновременной работе подключенного оборудования. Микрофон на одной линии с колонкой дает обратную связь, которую сложно устранить программно — только физическим переносом устройства. Аудит ИТ-инфраструктуры перед началом монтажа выявляет часть таких рисков заранее — сверяет план размещения с реальной сетевой инфраструктурой этажа и точками электропитания, прежде чем короба лягут в стену. Такая проверка обходится дешевле, чем перенос уже смонтированного короба после укладки чистового покрытия пола.
Перед приемкой смонтированной переговорной стоит свериться по пунктам: нижний край экрана на уровне 1,1-1,2 метра и камера без слепых зон по краям стола. Также проверяют микрофон на расстоянии не менее 0,5 метра от колонки и разнос сигнальных и силовых линий не менее 15-20 сантиметров. Отдельно фиксируют результат тестового звонка через платформу видеоконференцсвязи. Если все пункты сходятся, оборудование готово к постоянной эксплуатации без доработок.
