Оборудование для переговорных комнат — это не один экран на стене, а несколько независимых категорий устройств, которые формируют единый контур видеосвязи. Диагональ сенсорной панели и угол обзора камеры масштабируются под площадь комнаты, а зона приема микрофона под число участников за столом. Платформа видеоконференцсвязи и коммутация сигнала связывают эти устройства в рабочую систему. Каждую категорию мы подбираем по техническим параметрам и условиям помещения, чтобы бюджет опирался на нужную зону охвата и сценарий встреч.

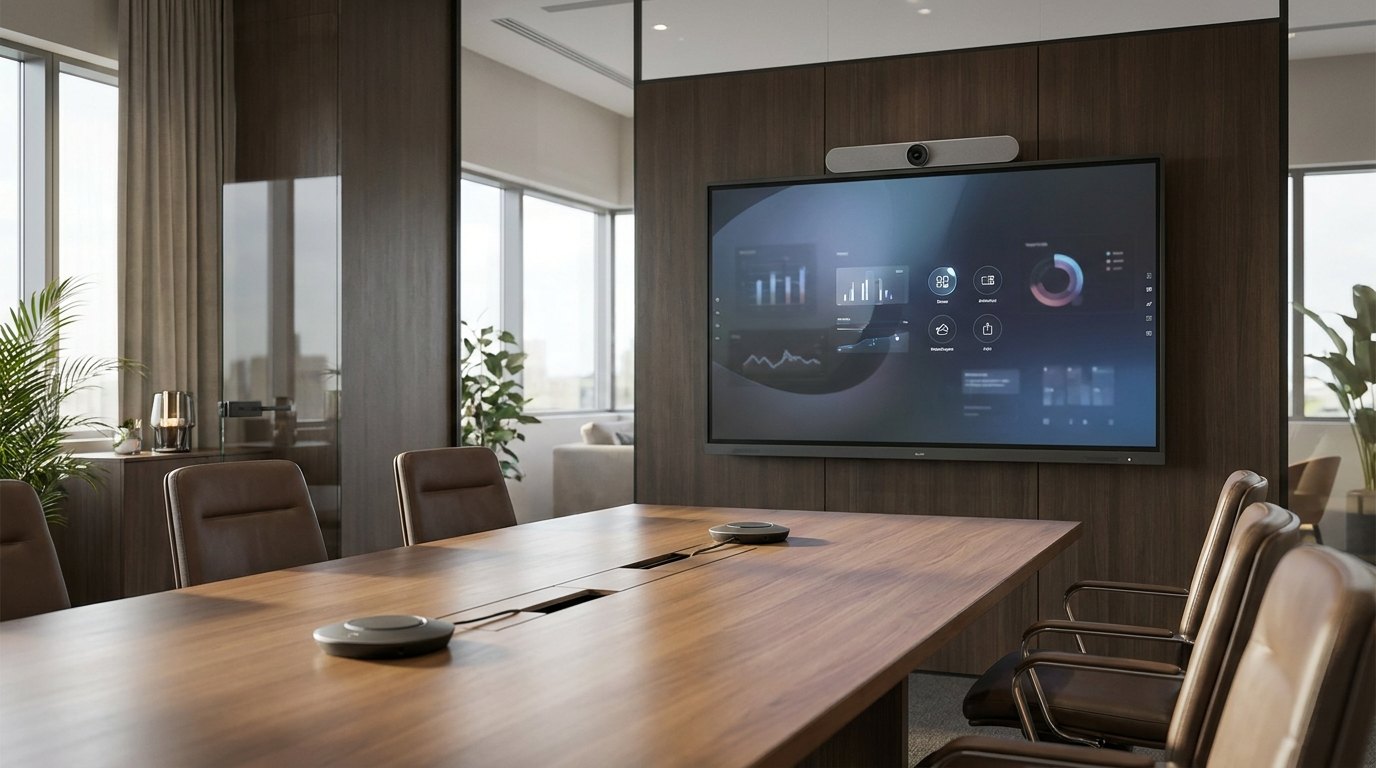

Сенсорные панели и мониторы для переговорной: диагонали и типы
Сенсорные панели для переговорных комнат выбирают по площади помещения и дистанции просмотра. Для малых переговорных на 4-6 человек хватает диагонали 55-65 дюймов при дистанции до 3 метров от экрана до дальнего кресла. Для комнат на 10-15 человек нужна панель 75-86 дюймов, а для больших переговорных с проекцией на всю стену — 98 дюймов. Разрешение 4K на панели такого размера сохраняет читаемость мелкого текста в презентациях и таблицах даже с последнего ряда стульев.
Отдельный параметр — тип поверхности и способ подключения источников. Сенсорная панель со встроенным модулем видеоконференцсвязи объединяет экран с камерой в одном корпусе и добавляет встроенный микрофон — такой вариант удобен для малых переговорных, где нет места под отдельные устройства. Для средних и больших комнат мы разделяем экран и периферию: отдельная камера и микрофонная система позволяют развести точку монтажа под угол обзора и зону приема звука независимо от рамки экрана, чего не дает единый встроенный блок. Док-станция для ноутбука на столе переговорной закрывает подключение по HDMI и USB без отдельных переходников на каждой встрече.

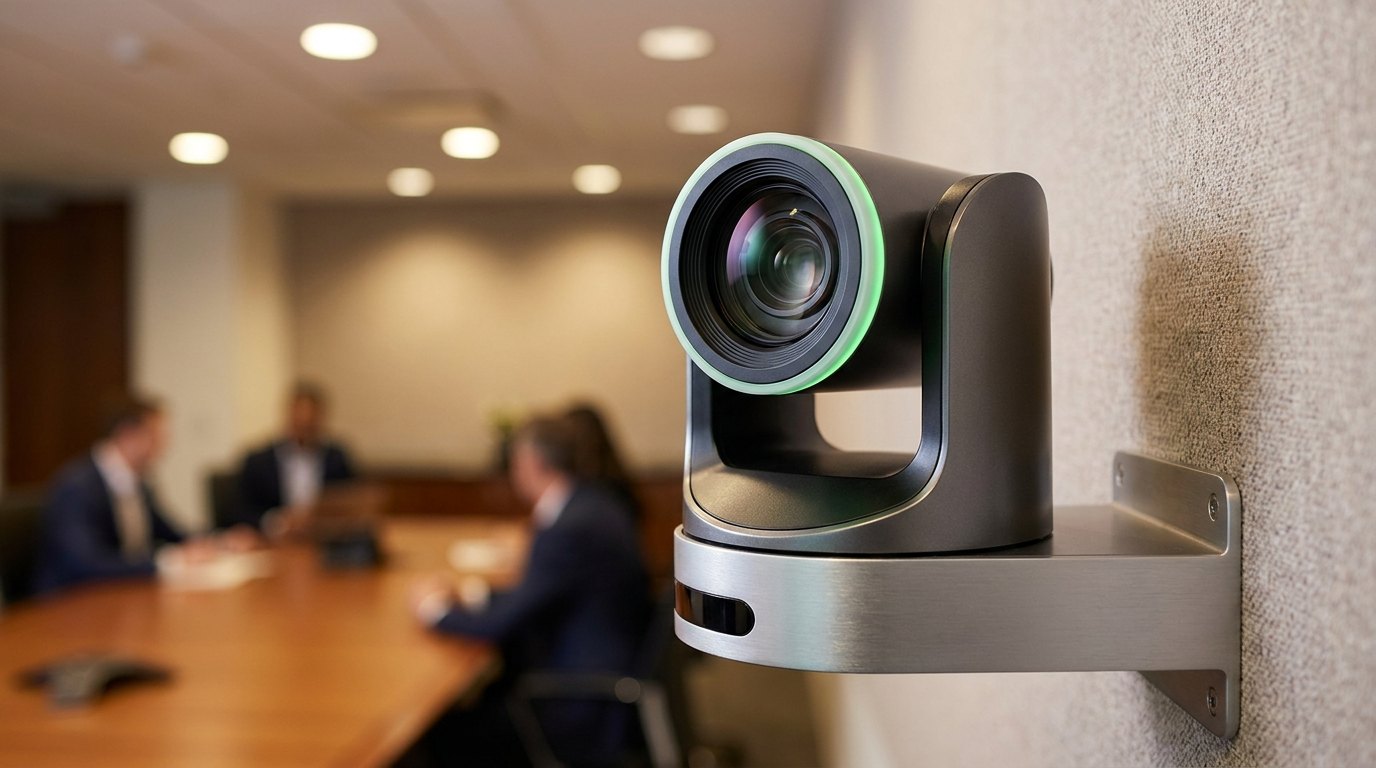

Камеры для видеоконференций: трекинг спикера и охват зала
Камера видеоконференции для переговорной комнаты работает по другому принципу, чем камера видеонаблюдения: она передает картинку в реальном времени участникам удаленной стороны, а не пишет архив. Угол обзора — первый параметр выбора: широкоугольные модели от 120 градусов охватывают стол на 8-10 человек с одной точки монтажа без слепых зон по краям. Для комнат меньшей площади подходит фиксированный кадр 90-100 градусов без моторизации.
Второй параметр — наличие трекинга. Камера с моторизованным трекингом спикера наводит кадр на говорящего, сочетая акустическую локализацию по массиву микрофонов с алгоритмами распознавания лиц и движения. Фиксированный кадр держит в объективе весь стол целиком и не меняет план во время встречи — такой вариант дешевле в обслуживании и предсказуемее в записи протокола встречи. Для комнат на 10-12 человек и больше трекинг спикера заметно повышает разборчивость на удаленной стороне: собеседники видят лицо говорящего крупным планом вместо общего плана стола.
Микрофонные системы: спикерфоны и потолочные массивы
Микрофоны для переговорных комнат подбирают по числу участников, форме стола и акустике помещения. Настольный спикерфон подходит для встречи на 4-6 человек и в зависимости от модели захватывает голос в радиусе примерно 2-6 метров, подавляя эхо от собственного динамика. В вытянутых комнатах и при большем числе участников применяют каскадируемые устройства или потолочный микрофонный массив, рассчитанный на несколько зон приема.
Потолочный массив собирает несколько микрофонных капсул в одном корпусе и объединяет их сигнал с шумоподавлением от кондиционера и проектора над столом. Такая система не требует размещения устройств на столе, что освобождает поверхность под ноутбуки и документы. Звукоусиление на выходе микрофонной системы синхронизируется с платформой видеоконференцсвязи — вместе они формируют канал передачи голоса, который слышит удаленная сторона.
Платформы видеоконференцсвязи и совместимость с отечественным ПО
Оборудование видеоконференцсвязи для переговорной комнаты объединяется программной платформой, которая связывает камеру, микрофонную систему и сенсорную панель в одном звонке. Для российских заказчиков совместимость с отечественным ПО класса TrueConf, VINTEO или IVA MCU — фактор выбора наравне с диагональю экрана, а не второстепенное требование. Поддержку конкретной отечественной операционной системы проверяют для выбранного продукта и его версии. Размещение сервера внутри организации само по себе не исключает внешние соединения, поэтому доступ к облачным службам и маршруты медиатрафика согласуют с требованиями заказчика.
Весь стек оборудования переговорной, от панели до коммутатора, работает как часть инженерных систем мультимедиа, которые связывают отдельные устройства комнаты в единый сигнальный контур здания и синхронизируют их с сетевой инфраструктурой этажа. Для государственных заказчиков реестровый статус проверяют по предмету закупки. Сведения о промышленном оборудовании ищут в ГИСП, а о программной платформе ВКС в реестре российского ПО Минцифры. Наличие записи у одного компонента не подтверждает статус остальных, поэтому документы на состав поставки проверяют до закупки.

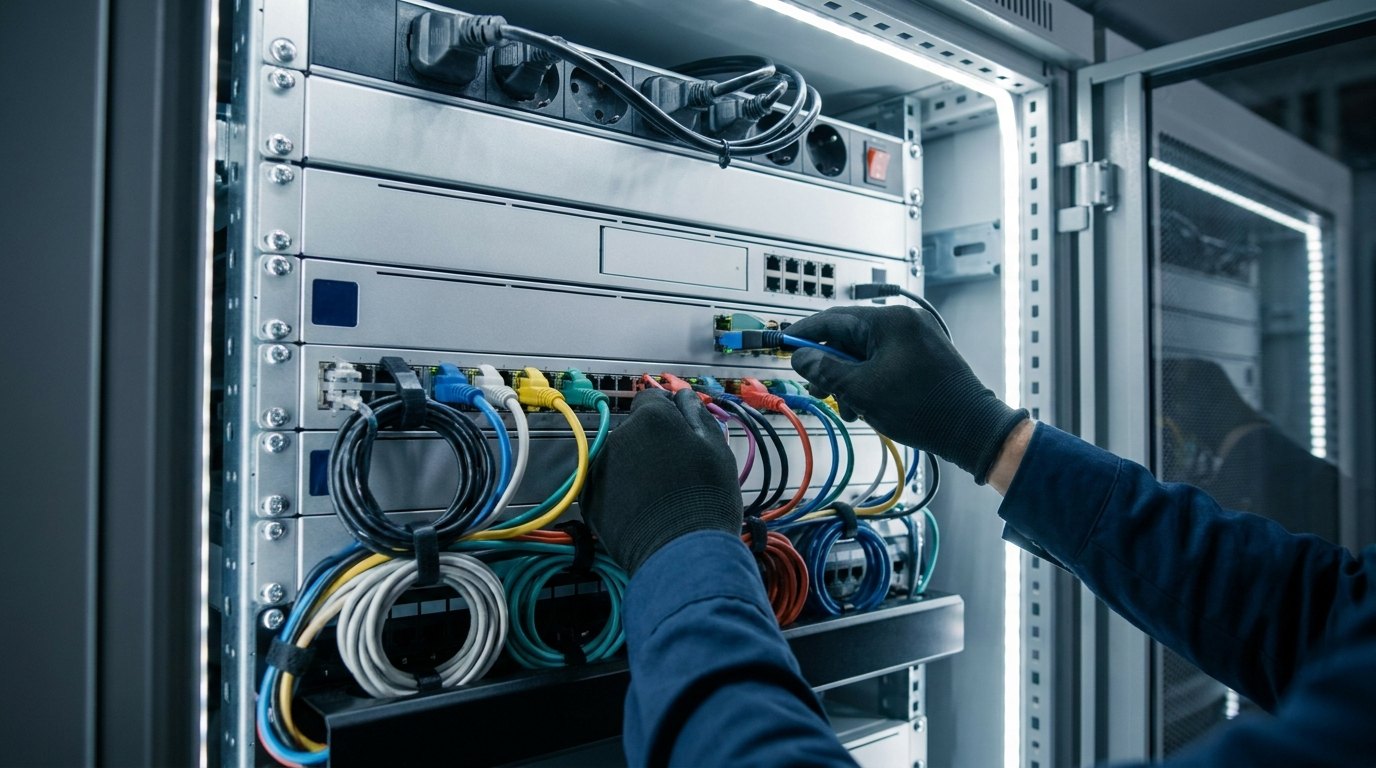

Коммутационное оборудование и удлинители сигнала
Коммутационное оборудование переговорной переключает сигнал между источниками, например ноутбуком в доке и беспроводным передатчиком экрана, и выводит нужную картинку на панель без ручной пересадки кабеля. Стационарный ПК под столом подключается тем же способом через дополнительный порт коммутатора. Матричный коммутатор с автоматическим переключением источников определяет активный вход по подключению кабеля и переключает панель за секунду, без участия человека у стойки оборудования.
Удлинители HDMI и USB по витой паре могут передавать сигнал на расстояние до 100 метров, если это предусмотрено характеристиками комплекта. Допустимая длина зависит от типа кабеля и режима передачи, поэтому поддержку нужного разрешения и периферии проверяют для всей трассы. Коммутатор для передачи сигнала в сетевой инфраструктуре переговорной при передаче аудио и видео по IP подбирают под битрейт потоков и требования приемников. Удлинитель с разъемом RJ-45 не обязательно совместим с Ethernet: соединения HDBaseT и IP-сеть различают еще при проектировании, чтобы не подключить несовместимые интерфейсы.
Как сочетать категории оборудования между собой
Категории оборудования переговорной работают только в связке, поэтому подбор одной позиции без учета остальных дает несостыковки. Угол обзора камеры должен покрывать ту же зону стола, что и зона приема микрофонного массива, иначе на записи видно участника, но не слышно его реплики. Диагональ панели связана с местом камеры: при встроенном модуле объектив стоит по центру рамки экрана, а при отдельной камере точку монтажа выбирают под угол обзора, а не под удобство крепления.
Платформа видеоконференцсвязи задает требования к коммутации: если ПО поддерживает несколько источников видео одновременно, матричный коммутатор должен переключать их без разрыва звонка. Мы проверяем совместимость протоколов камеры и микрофонной системы с платформой ВКС до монтажа, а не после — расхождение по протоколу передачи звука обнаруживается на первом же тестовом звонке, если его не сверить заранее.
Как выбрать конфигурацию по числу участников
Число участников — отправная точка для подбора всех категорий сразу, а не только микрофона. Для переговорной на 4-6 человек хватает панели 55-65 дюймов и камеры с фиксированным кадром на 90-100 градусов. Дополняет комплект настольный спикерфон — все три категории охватывают один и тот же радиус стола.
Для комнаты на 8-12 человек добавляется трекинг спикера у камеры и потолочный микрофонный массив, а диагональ панели растет до 75-86 дюймов. Для конференц-зала от 15 человек к базовому набору добавляется матричный коммутатор с несколькими входами, а зону приема микрофонного массива рассчитывают под несколько зон стола, а не под одну точку в центре.
Точная конфигурация зависит не только от числа кресел, но и от акустики помещения и существующей сетевой инфраструктуры. Аудит ИТ-инфраструктуры перед подбором категорий оборудования снимает риск ошибки на этапе закупки, когда переделка обходится дороже планирования.
Итоговый критерий выбора — согласованность всех категорий оборудования с площадью комнаты и числом участников. Если эти параметры совпадают, платформа видеоконференцсвязи и коммутация работают без ручной настройки на каждой встрече. Ошибка чаще возникает не в отдельном устройстве, а на стыке категорий — камера с узким углом обзора при широком микрофонном массиве или панель без запаса диагонали для дальнего ряда кресел. Проверка этого стыка до закупки экономит бюджет на переделку сильнее, чем выбор более дешевого устройства в одной категории.
