Ответ на вопрос «какой шаг пикселя LED выбрать» зависит прежде всего от минимальной дистанции просмотра и типа контента. Шаг пикселя измеряется в миллиметрах и показывает расстояние между соседними светодиодами модуля: для помещений диапазон составляет 0,9-2,5 мм, без учета уличных экранов с более крупным шагом. Диспетчер у пульта в 1-2 м от стены и участник совещания в дальнем ряду зала в 6-8 м нуждаются в разном шаге пикселя. Ошибка в расчете оборачивается либо зернистой картинкой на близкой дистанции, либо переплатой за детализацию, которую никто не разглядит.
LED-модули выпускают с фиксированным шагом — 0,9, 1,2, 1,5, 1,9 или 2,5 мм, и поменять его после монтажа видеостены нельзя. Поэтому шаг пикселя закладывают на этапе проектирования, до заказа модулей, а не подгоняют по факту готовой стены.
Что такое шаг пикселя и как он определяет четкость картинки
Шаг пикселя — это расстояние между центрами двух соседних светодиодных точек на LED-модуле, измеренное в миллиметрах. Чем меньше это расстояние, тем плотнее пиксели на единицу площади и тем выше плотность пикселей всей видеостены при одинаковой диагонали. Плотная упаковка светодиодов позволяет разглядывать картинку с близкого расстояния без зерна — отдельные точки сливаются в сплошное изображение раньше, чем глаз успевает их различить.
Видеостены для диспетчерских центров и залов совещаний — часть общего контура инженерных систем мультимедиа, куда кроме самих LED-модулей входит система коммутации сигнала и климат-контроль электроники в корпусах модулей. При подборе шага пикселя эти узлы нужно учитывать заранее: более плотный модуль греется сильнее и требует более внимательного расчета вентиляции корпуса.
Обратная сторона мелкого шага — цена и энергопотребление. С этими параметрами разбираемся отдельно ниже, а пока фиксируем главное: шаг пикселя — не абстрактная характеристика из спецификации, а прямой параметр дистанции, на которой зритель перестает видеть отдельные точки и начинает видеть цельное изображение.
Формула расчета минимального комфортного шага пикселя от дистанции просмотра
Минимальная комфортная дистанция до LED-видеостены растет вместе с шагом пикселя: крупный шаг требует большего удаления, чтобы зритель не различал структуру экрана. Универсального коэффициента для такого расчета нет, поскольку критерий зависит от назначения изображения и требований к считыванию деталей. Для таблиц и мелкого текста нужен более строгий запас по плотности пикселей, чем для видео с крупными объектами. Предварительный выбор следует подтвердить расчетом поставщика и просмотром образца с реальным контентом.
Практический расчет начинают от ближайшего рабочего места. Если оператор диспетчерской сидит в 1,8 м от видеостены, а дальний — в 2,5 м, ориентир задает дистанция 1,8 м. Для таблиц и графиков с мелким текстом рассматривают шаг около 0,9-1,2 мм, после чего сравнивают стандартные варианты на тестовом фрагменте стены. Значение 0,9 мм дает больший запас по детализации, но окончательное решение зависит от размера шрифта, разрешения полотна и качества обработки сигнала.
Расстояние до LED-экрана в этом расчете — не одна цифра, а диапазон: считать нужно от ближайшей точки, где будет находиться человек, а не от среднего значения по помещению. Если в диспетчерской есть переходы или зона обслуживания ближе основного рабочего места, ориентируются именно на эту минимальную дистанцию.

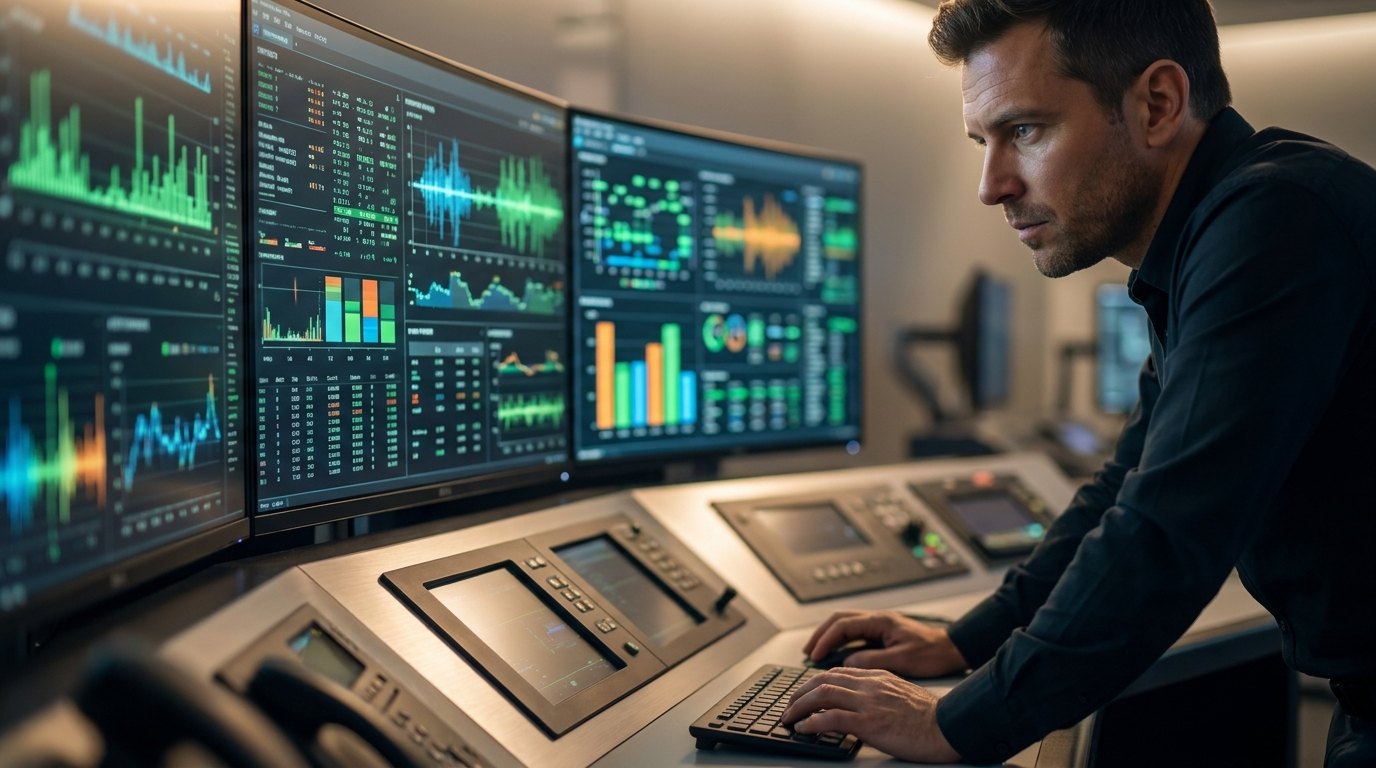

Шаг пикселя для диспетчерской, где зрители работают вплотную к экрану
В диспетчерской или операторской зрители находятся у пульта на дистанции 1-2 м от видеостены, поэтому обычно выбирают шаг пикселя 0,9-1,2 мм. На этой дистанции на экране чаще всего выводят таблицы и графики телеметрии с мелким текстом — контент, где потеря четкости сразу считывается как ошибка оператора, а не как эстетический недостаток.
Система мониторинга диспетчерской обычно работает в режиме 24/7, а LED-модули при непрерывной эксплуатации вырабатывают ресурс быстрее, чем при стандартном дневном графике зала совещаний. Это отдельный фактор, который стоит закладывать при расчете срока службы видеостены: круглосуточная нагрузка сокращает межсервисный интервал по сравнению с эпизодическим включением на несколько часов в день.
Мелкий шаг пикселя в диспетчерской нужен для текущего рабочего контента. На дистанции 1-2 м шаг 1,5 мм и крупнее может сделать структуру экрана заметной на таблицах и цифрах, поэтому выбор проверяют по самому мелкому тексту, который оператор должен уверенно читать.

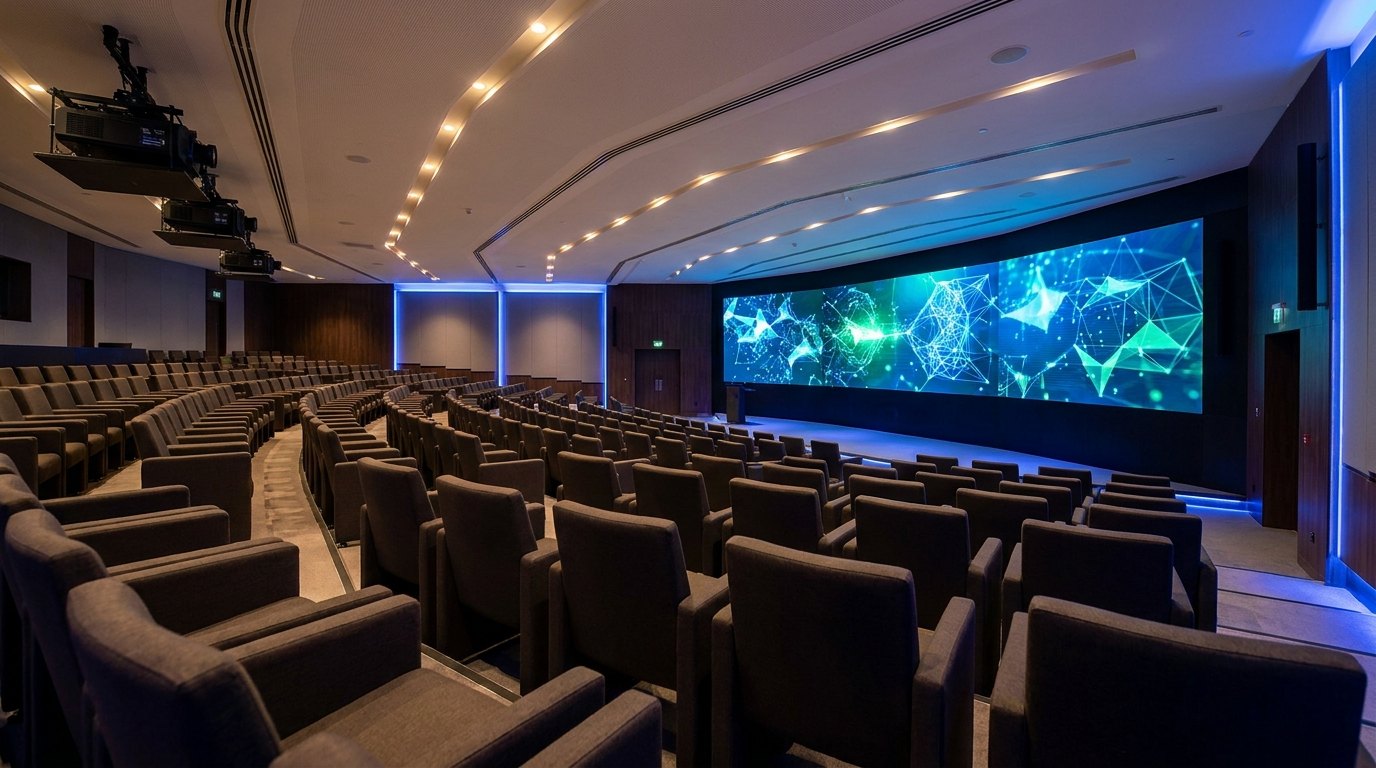

Шаг пикселя для зала с рядами и большой дистанцией просмотра
В зале совещаний с рядами кресел дистанция от переднего ряда до видеостены обычно 4-8 м, поэтому здесь используют более крупный шаг пикселя — 1,5-2,5 мм. LED экран с таким шагом пикселя рассчитан на восприятие с расстояния, где мелкие детали не критичны: презентация, видеоряд, трансляция выступления.
Для зала с передним рядом в 6 м и контентом из видео и крупных слайдов предварительно рассматривают стандартный шаг около 1,9-2,5 мм. Вариант 1,9 мм дает больший запас для текста и схем, а 2,5 мм требует проверки с ближайшего ряда на реальном контенте. Решение принимают после демонстрации фрагмента изображения, поскольку одинаковая дистанция не делает все размеры шрифта и типы слайдов равно читаемыми.
Если в зале одновременно есть передние ряды в 4 м и задние в 8 м, расчет ведут по ближнему ряду, как и в диспетчерской, минимальная дистанция определяет верхнюю границу шага пикселя для всей видеостены.
Как шаг пикселя связан с разрешением и диагональю видеостены
При фиксированной диагонали шаг пикселя напрямую определяет итоговое разрешение видеостены: чем мельче шаг, тем больше физических пикселей укладывается в ту же площадь и тем выше детализация картинки. Если нужно показывать контент с мелкими деталями на большой диагонали, выбор стоит между уменьшением шага пикселя и увеличением самой диагонали — оба пути увеличивают число пикселей, но по-разному влияют на бюджет и на размер конструкции.
Полный расчет диагонали, шва между модулями и дистанции просмотра под конкретное помещение — тема отдельного материала о расчете видеостены целиком. Здесь достаточно держать в уме одно: шаг пикселя задает нижнюю границу детализации при любой выбранной диагонали, а не наоборот — диагональ не компенсирует крупный шаг на близкой дистанции.
Типичные ошибки при выборе шага пикселя
Первая ошибка — выбор чрезмерно мелкого шага для дальней дистанции. Если зал рассчитан на 6-8 м, а заказчик берет шаг 0,9 мм «для запаса», разница в четкости на такой дистанции не считывается глазом, а стоимость и энергопотребление модулей растут заметно.
Вторая ошибка — обратная: слишком крупный шаг для близкой дистанции. Шаг 1,9-2,5 мм в диспетчерской, где оператор сидит в 1,5 м от экрана, дает видимое зерно на мелком тексте и цифрах, а это именно тот контент, ради которого диспетчерскую и оснащают видеостеной.
Третья ошибка — путаница с уличными LED-экранами. Запрос «светодиодный экран» на улице подразумевает совсем другой диапазон шага пикселя — крупнее, чем 2,5 мм, потому что дистанция просмотра там измеряется десятками метров. Формулы и диапазоны из этой статьи относятся только к видеостенам внутри помещений.
Четвертая ошибка — расчет по средней дистанции вместо ближней точки просмотра. Средняя дистанция сглаживает риск: даже если большинство зрителей сидит далеко, ближайший к экрану человек все равно увидит зерно, если шаг подобран под усредненное значение.
Как шаг пикселя влияет на стоимость и энергопотребление LED-модулей
Более мелкий шаг пикселя означает более высокую плотность электроники на единицу площади LED-модуля: больше светодиодных точек и больше драйверов управления на той же площади платы. Это отражается на двух показателях сразу — цене модуля и его энергопотреблении, поскольку количество активных компонентов на плате растет обратно пропорционально шагу.
Разница между шагом 0,9 мм и шагом 1,9 мм по числу пикселей на квадратный метр — не в разы, а на порядок, и стоимость модулей масштабируется примерно в том же направлении. Поэтому выбор шага пикселя мельче, чем требует реальная дистанция просмотра — это не запас прочности, а прямая переплата за плотность, которую никто не увидит.
Видеооборудование из реестра Минпромторга для проектов с требованиями по преференциям при закупке подбирают с учетом тех же ограничений по шагу пикселя, что и для остальных LED-модулей — принадлежность к реестру не меняет физику восприятия картинки, только список доступных поставщиков.
Перед заказом LED-видеостены стоит определить минимальную дистанцию от экрана до ближайшего зрителя и посчитать допустимый шаг пикселя по формуле с учетом типа контента. Затем результат сверяют с ближайшим стандартным шагом из ряда 0,9-2,5 мм. Для диспетчерской с дистанцией 1-2 м это обычно 0,9-1,2 мм, для зала совещаний с дистанцией 4-8 м — 1,5-2,5 мм. Если расчетное значение попадает между двумя стандартными шагами, выбирают более мелкий — он остается в пределах комфортной зоны, а не на ее границе.
