Mellanox и NVIDIA Networking: что важно знать
Mellanox начинал как производитель сетевых решений для суперкомпьютеров, а теперь входит в NVIDIA как подразделение NVIDIA Networking. Поэтому одни и те же адаптеры ConnectX встречаются в каталогах и под именем Mellanox, и под именем NVIDIA, а артикулы у них общие.
Карты ConnectX рассчитаны на аппаратную обработку трафика: они берут на себя разгрузку протоколов, RDMA и виртуализацию сетевых функций, и процессор сервера меньше занят сетью. Из-за этого их выбирают для кластеров ИИ, распределенных хранилищ и серверов виртуализации, при этом адаптеры полностью совместимы с классическими стандартами Ethernet.
Как не ошибиться при выборе сетевого адаптера для высоконагруженного проекта
При подборе комплектующих важен баланс между производительностью и итоговой стоимостью владения. Подбор сетевого оборудования требует детального анализа текущего трафика и прогноза его роста. Правильно выбранный сетевой адаптер должен поддерживать современные протоколы разгрузки и иметь достаточный запас по пропускной способности интерфейса PCIe.
Архитектура Mellanox ConnectX: технический разбор поколений
Интеллектуальные возможности ConnectX: разница между поколениями адаптеров
Архитектура ConnectX построена на принципе аппаратной обработки трафика. В то время как обычная сетевая карта просто пересылает кадры, решения Mellanox ConnectX анализируют заголовки и управляют очередями задач. Это эффективно распределяет нагрузку в многоядерных системах, полностью освобождая основные ресурсы CPU для выполнения прикладных бизнес-задач.

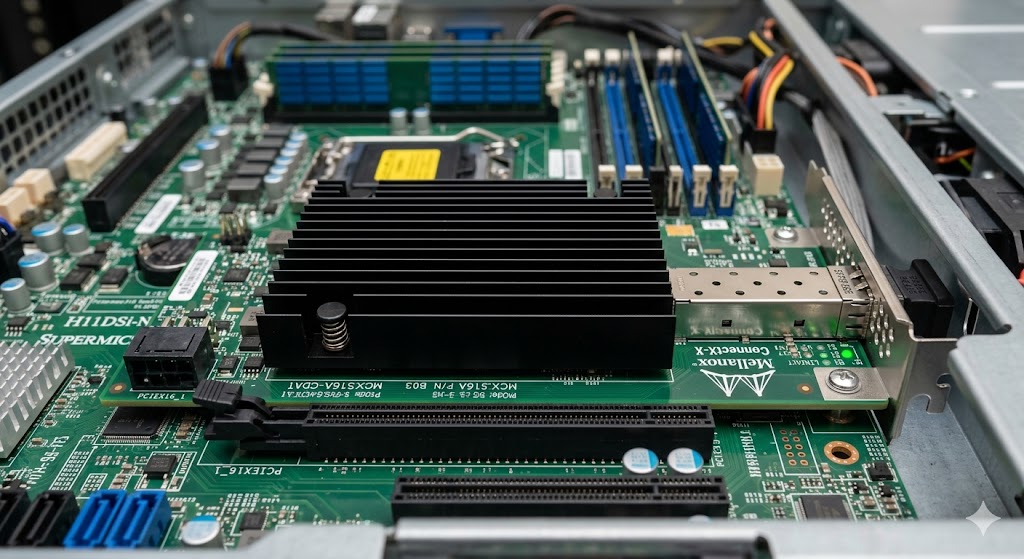

Влияние версии PCIe на реальный лимит скорости передачи в сети
Шина PCIe — это мост между картой и процессором. Для адаптеров 100 GbE критически важно использовать слот PCIe 4.0 или 5.0 x16. Если установить современный адаптер в порт старого поколения, реальная скорость передачи данных будет жестко ограничена пропускной способностью шины, а не потенциалом порта самой сети.

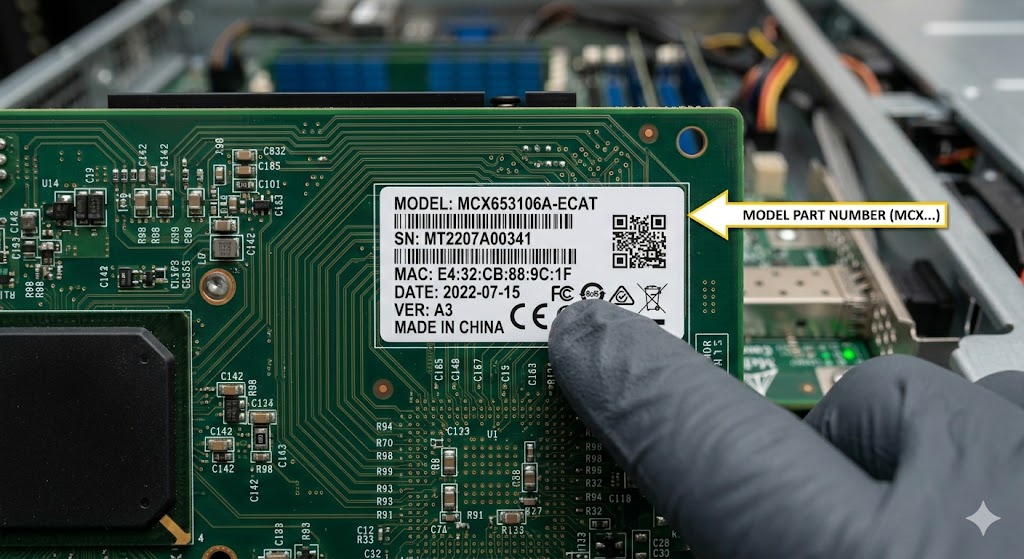

Как читать артикул ConnectX
Артикул адаптера читается по позициям, удобнее всего на примере MCX512A-ACAT. Префикс MCX означает адаптер ConnectX, первая цифра после него обозначает поколение (5 соответствует ConnectX-5). Следующие цифры кодируют тип и число портов: у MCX512 два порта SFP28, у MCX516 два порта QSFP28. Первая буква после дефиса показывает скорость: X (10GbE), A (25GbE), B (40GbE) или C (100GbE). Форм-фактор планки по артикулу определять не нужно, карты комплектуются и низкой, и высокой планкой.
Сравнение линеек Mellanox по ключевым параметрам
| Серия / Характеристика | ConnectX-4 Lx | ConnectX-5 | ConnectX-6 Lx | ConnectX-6 Dx | ConnectX-7 |
|---|---|---|---|---|---|
| Основная задача | Экономичный Ethernet | Универсальный баланс | Экономичный 25/50G | Безопасность и ИИ | ИИ и HPC |
| Скорость (Гбит/с) | 10/25 | 10/25/100 | до 2×25 или 1×50 | 25/50/100/200 | до 400 |
| Шина PCIe | Gen 3.0 x8 | Gen 3.0/4.0 x8/x16 | Gen 3.0/4.0 x8 | Gen 4.0 x16 | Gen 5.0 x16 |
| Интерфейс порта | SFP28 | SFP28 / QSFP28 | SFP28 / QSFP28 | SFP28 / QSFP56 | QSFP112 / OSFP |
| Технология RoCE | v1 / v2 | v1 / v2 Enhanced | v2 | v1 / v2 Advanced | v2 |
| Шифрование трафика | Нет | Опционально | Опционально | IPsec / Inline | Inline |
Какую ConnectX выбрать под 25G и 100G
Если скорость сети еще не выбрана, начать стоит с того, как выбрать сетевую карту для сервера: 1GbE, 10GbE или 25GbE. Когда скорость известна, модель ConnectX подбирают так:
- 25G (SFP28): ConnectX-4 Lx со слотом PCIe 3.0 x8 или ConnectX-6 Lx со слотом PCIe 3.0/4.0 x8;
- 100G (QSFP28): ConnectX-5 со слотом PCIe 3.0/4.0 x16 или ConnectX-6 Dx со слотом PCIe 4.0 x16;
- 200–400G: ConnectX-6 со слотом PCIe 4.0 x16 или ConnectX-7 со слотом PCIe 5.0 x16.
Слот проверяют до покупки. Двухпортовой карте 100G в слоте PCIe 3.0 x16 не хватит полосы шины на оба порта сразу, а двухпортовой карте 25G в слоте PCIe 3.0 x4 полосы хватит на полную скорость только одного порта.
Mellanox ConnectX 25 GbE: почему это новый минимум для корпоративного сектора
Для типовых задач, таких как работа с БД или сервер 1С, стандарт 25 GbE стал оптимальным решением. Карта Mellanox 25 GbE использует привычный форм-фактор SFP, но дает в 2.5 раза больше полосы пропускания, чем старые 10-гигабитные решения, при почти идентичном уровне энергопотребления.
Решения 100 GbE: когда важна максимальная плотность данных
В хранилищах (СХД) или магистральных аплинках безальтернативно применяются карты на 100 Гбит. Карта Mellanox с интерфейсом QSFP28 позволяет агрегировать колоссальные потоки трафика. Такие модули незаменимы в средах, где требуется интеграция серверного оборудования в единый высокопроизводительный вычислительный узел.
Dual Port адаптеры: надежность и защита от простоя системы
Установка адаптера Dual Port позволяет внедрить технологии Bonding или Teaming. В этой схеме сетевая карта Mellanox подключается одновременно к двум разным коммутаторам. Если один линк или порт коммутатора выйдет из строя, передача данных моментально переключится на второй канал без прерывания работы критичных сервисов.
Физика подключения: трансиверы, кабели и охлаждение

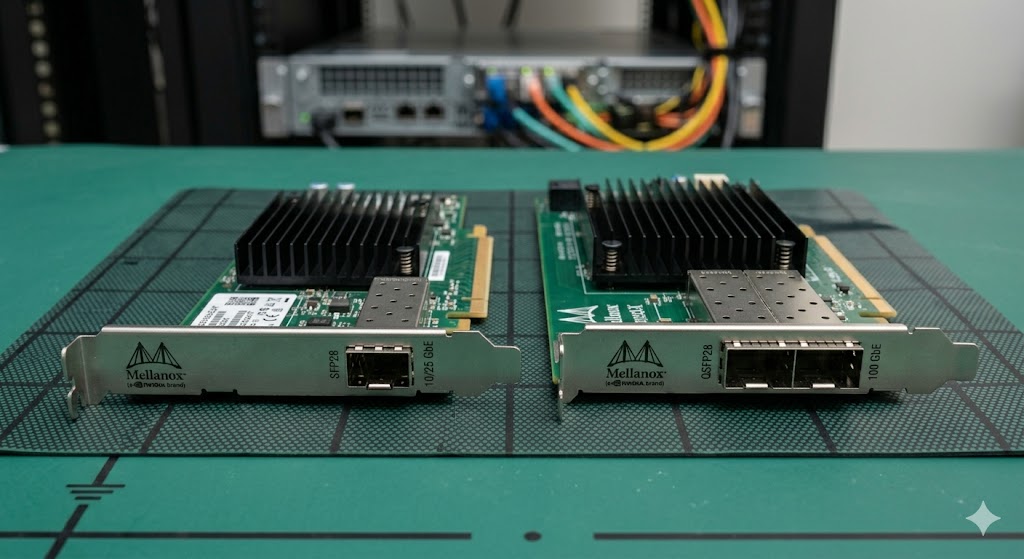

Разница между SFP28 и QSFP: совместимость и экономия на комплектующих
Выбор типа разъема зависит от целевой скорости. SFP28 идеален для 25 GbE, а QSFP (Quad Small Form-factor Pluggable) создан для 40/100 GbE. Для коротких соединений внутри одной стойки выгоднее купить DAC-кабели, исключающие покупку отдельных трансиверов. Порты SFP28 поддерживают и модули SFP+ (10 GbE), что упрощает апгрейд. Подбор длины и варианта исполнения для коротких линий разбирает материал «DAC-кабели для подключения в стойке».

Ethernet или InfiniBand: как технология VPI обеспечивает универсальность
Работа и с Ethernet, и с InfiniBand на одном адаптере (технология VPI, Virtual Protocol Interconnect) есть только у VPI-моделей, например ConnectX-5 VPI и ConnectX-6 VPI. EN-карты, ConnectX-4 Lx и ConnectX-6 Dx работают только с Ethernet. Порт VPI-адаптера переводят из режима Ethernet в режим InfiniBand и обратно без замены карты. Это дает проектировщикам невероятную гибкость, позволяя адаптировать сети передачи данных под меняющиеся требования бизнеса без замены дорогостоящего «железа».
Отвод тепла и требования к корпусу Network Card
Скоростная network card генерирует много тепла. При монтаже в серверы 1U критически важно обеспечить корректный воздушный поток. Карты ConnectX оснащаются массивными радиаторами. Модели флагманской серии Dx требуют особо интенсивного обдува, так как встроенные процессоры для шифрования данных работают под высокой температурной нагрузкой.
Технологии оптимизации: как ускорить трафик без замены процессора
RoCE и RDMA: передача данных без участия центрального процессора
Протокол RDMA (Remote Direct Memory Access) через Ethernet (RoCE) пересылает информацию напрямую из оперативной памяти одного узла в память другого. Это исключает задержки, вносимые ОС, что делает адаптер ConnectX обязательным элементом для распределенных хранилищ и систем машинного обучения. Принцип прямого доступа к памяти подробно объясняет разбор «что такое RDMA и как он ускоряет сеть».
Аппаратная разгрузка (Offload) и польза для виртуальных сред
Сетевая карта Mellanox самостоятельно выполняет инкапсуляцию и проверку контрольных сумм пакетов. Технология SR-IOV дает виртуальным машинам прямой доступ к аппаратным ресурсам адаптера в обход программного коммутатора гипервизора, что повышает производительность сети.
Гарантия совместимости с VMware, Windows и Linux-гипервизорами
Драйверы Mellanox встроены в ядро большинства дистрибутивов Linux. Полная поддержка VMware ESXi и Hyper-V обеспечивает быструю инсталляцию. Это значительно упрощает обслуживание сетевых карт для серверов в сложных инфраструктурах, где одновременно работают разные операционные системы.
Практические советы по покупке и внедрению Mellanox
На что ориентироваться: задачи хранения против веб-сервисов
Для СХД ключевыми параметрами являются многопоточность и чистая пропускная способность — здесь доминируют 100 GbE модели. Для веб-платформ с миллионами мелких сессий важнее скорость обработки пакетов (PPS), которую гарантируют контроллеры ConnectX последних поколений.

Оригинал против OEM: нюансы прошивок Dell, HP и Lenovo
Помимо оригинальных карт NVIDIA, существуют OEM-версии. Железо в них идентично, но микропрограммы адаптированы под системы управления конкретных вендоров. При выборе важно проверить совместимость прошивок, чтобы карта корректно определялась в штатных средствах мониторинга сервера (iDRAC или iLO).
Почему профессиональное проектирование сети экономит бюджет
Ошибка в выборе трансивера или поколения PCIe может привести к нестабильности всей ИТ-инфраструктуры. Самостоятельная сборка требует учета лимитов питания слотов и тепловыделения.
Требуется надежная сетевая карта Mellanox ConnectX или помощь в проектировании 100 GbE сети? Оставьте заявку, и наши инженеры помогут подобрать сетевой адаптер, рассчитают необходимую скорость передачи данных и предложат лучшее решение для вашего сервера.
Часто задаваемые вопросы (FAQ)
В чем реальное преимущество Mellanox перед обычными картами?
Главный козырь — движки разгрузки (Offload) и поддержка RDMA. Это позволяет достичь минимальных задержек и стабильного джиттера, что невозможно на стандартных Ethernet контроллерах.
Будет ли работать карта 25 GbE в старом слоте PCIe 3.0?
Да, сетевая карта Mellanox ConnectX полностью совместима с предыдущими поколениями шины. Однако для двухпортовых моделей 100 GbE возможна потеря пиковой скорости из-за ограничений пропускной способности самого слота.
Зачем переплачивать за Dual Port версию?
Один порт — это риск полной остановки сервиса при обрыве кабеля. Dual Port карта обеспечивает отказоустойчивость: при аварии на одном канале трафик мгновенно переходит на второй без потери сессий.
Можно ли использовать сторонние трансиверы SFP с картами Mellanox?
Для стабильной работы лучше купить оригинальные или гарантированно совместимые модули. Карта должна корректно считывать данные EEPROM для контроля температуры и качества сигнала.
