Когда в серверном зале монтируют новый стоечный коммутатор, первый вопрос обычно не «какая скорость нужна», а «чем это соединять». Оптические трансиверы и патч-корды — привычный ответ, но не всегда разумный. На коротких расстояниях DAC-кабели обходятся вдвое дешевле, потребляют меньше энергии и не требуют отдельных трансиверов. Breakout-кабели решают другую задачу: один 100G-порт превращается в четыре 25G-соединения, и плотность подключений удваивается без замены коммутатора.
Разберем, как работают эти решения, где они уместны и на что смотреть при выборе.
Что такое DAC-кабель и как он работает

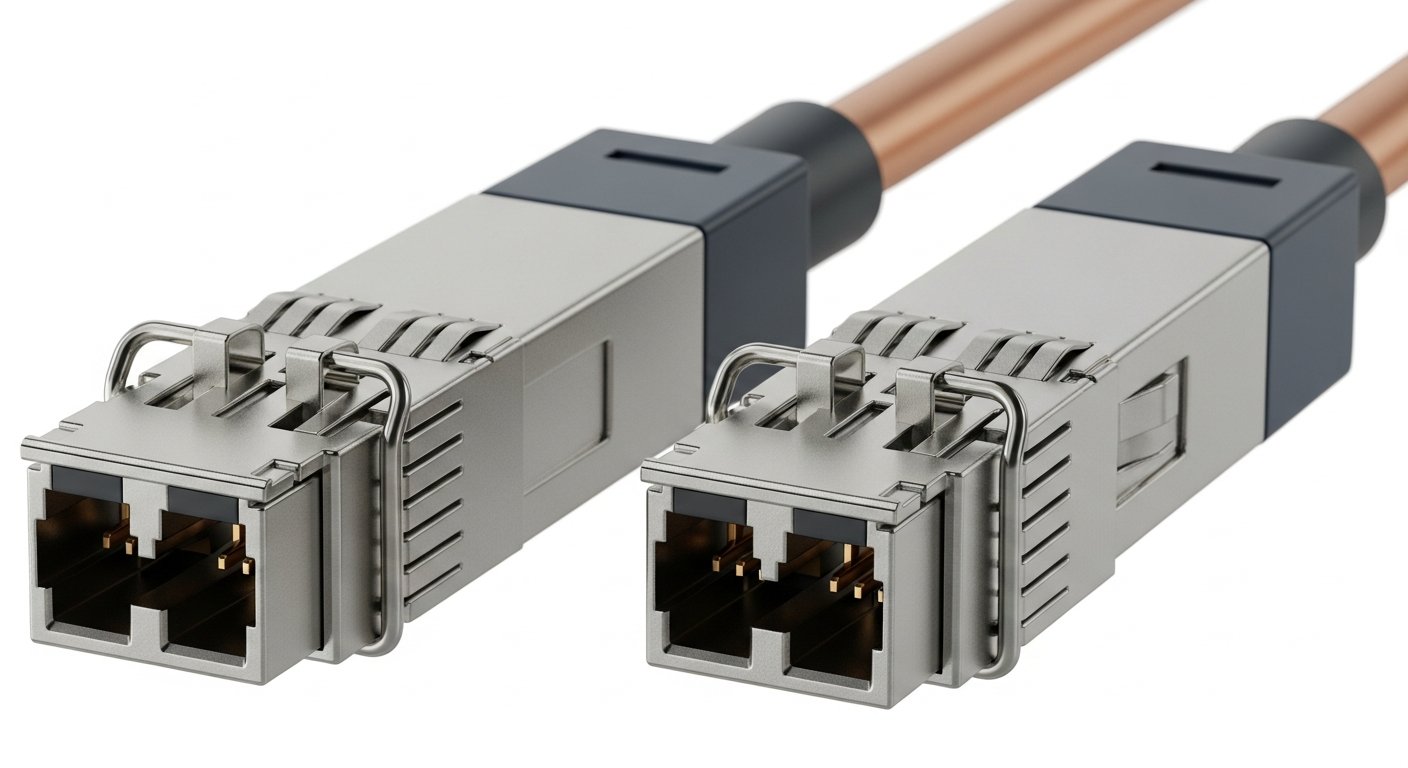

DAC расшифровывается как Direct Attach Copper — медный кабель с трансиверами, запрессованными непосредственно на концах. Отдельно купить трансивер и вставить его в DAC нельзя: кабель и трансиверы — единое изделие. Это принципиально отличает DAC от обычного SFP/QSFP-оптики, где трансивер и кабель независимы.
Внутри DAC — медные проводники из тонкой витой пары или коаксиала, а трансиверный разъем на каждом конце электронной начинки практически не имеет: сигнал передается напрямую, без преобразования в оптический и обратно. Отсюда и экономия: меньше компонентов, меньше тепловыделение.
Два типа DAC по конструкции
Пассивный DAC — кабель без активных компонентов. Сигнал идет прямо по меди. Рабочая дальность — до 3–5 метров для 10G и 25G, до 3 метров для 100G. Это самый дешевый вариант для соединения серверов с ToR-коммутатором в той же стойке или соседней.
Активный DAC (Active DAC, или AOC в части источников) — содержит небольшую схему сигнальной обработки на концах кабеля. Дальность возрастает до 7–10 метров при тех же скоростях. Стоит дороже пассивного, но компенсирует это возможностью соединять устройства через несколько стоек.
| Характеристика | Пассивный DAC | Активный DAC |
|---|---|---|
| Дальность (25GbE) | до 3–5 м | до 7–10 м |
| Дальность (100GbE) | до 3 м | до 5–7 м |
| Потребление | минимальное | чуть выше |
| Стоимость | ниже | выше на 30–50% |
| Применение | в стойке / соседняя стойка | несколько стоек в ряду |
Что такое breakout-кабель

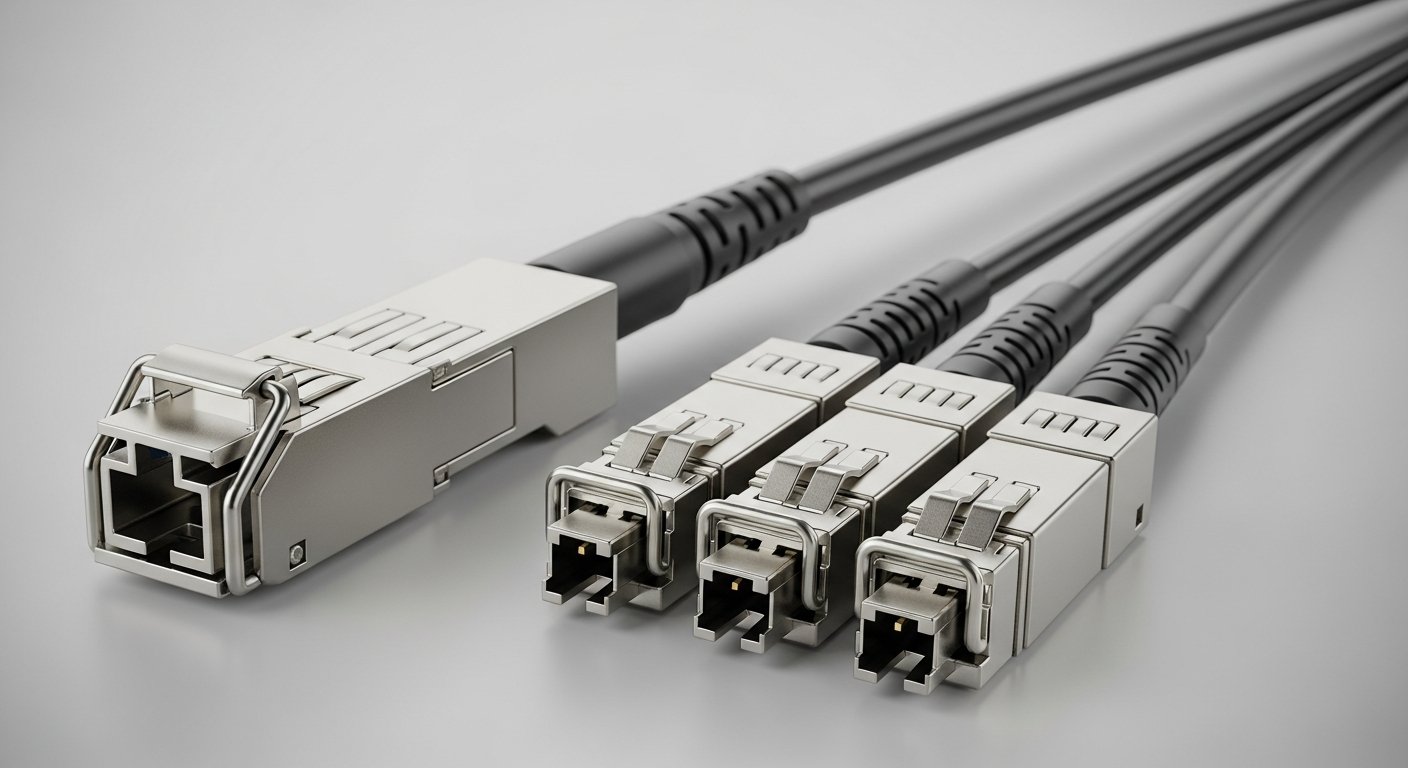

Breakout-кабель — это кабель, у которого с одной стороны один высокоскоростной разъем, а с другой — несколько разъемов с меньшей скоростью. Самый распространенный вариант: QSFP28 (100G) на одном конце и четыре SFP28 (по 25G каждый) на другом. Фактически один 100G-порт коммутатора превращается в четыре независимых 25G-соединения.
Это называется fan-out или разветвление. Логика в следующем: высокоскоростные порты QSFP28 (100G) дешевле, чем четыре отдельных порта SFP28 (25G) вместе взятые. Использование breakout-кабелей позволяет подключить больше серверов к коммутатору без покупки устройства с большим количеством портов.
Как реализован breakout технически
Внутри 100G-линка на базе 4×25G физически присутствуют четыре независимых канала по 25 Гбит/с. Breakout-кабель просто разводит эти четыре канала в четыре отдельных разъема SFP28. На уровне коммутатора порт QSFP28 переводится в режим breakout программно — командой в конфигурации. После этого коммутатор видит четыре логических порта по 25G вместо одного на 100G.
Важный момент: не все коммутаторы поддерживают breakout на всех портах. Это нужно проверять в документации конкретной модели до покупки кабелей.
Варианты breakout-кабелей
Разветвление бывает нескольких видов в зависимости от задачи.
По скоростям и форм-факторам
- 100G QSFP28 → 4×25G SFP28 — самый распространенный. Подключение четырех серверов с 25GbE-адаптерами к одному 100G-порту ToR-коммутатора.
- 40G QSFP+ → 4×10G SFP+ — для более старых инсталляций. Логика та же, но скорости ниже.
- 400G QSFP-DD → 4×100G QSFP28 — для магистральных линков в крупных ЦОД.
- 200G QSFP56 → 2×100G QSFP28 — для агрегационного уровня.
По типу физической среды
DAC-breakout — медный кабель с разветвлением на конце. Работает на расстояниях до 3–5 метров. Это самый распространенный и экономичный вариант в пределах одной стойки.
AOC-breakout (Active Optical Cable) — оптический кабель с активными трансиверами на концах. Дальность — до 100 метров и выше. Применяется, когда нужно развести 100G на 25G-соединения через несколько рядов стоек.
Когда выгодно использовать DAC вместо оптики
Разберем, в каких ситуациях DAC — правильный выбор, а в каких лучше взять оптику.
DAC выгоднее при подключении серверов в той же или соседней стойке
Если сервер и коммутатор находятся в одной стойке или в соседней — расстояние от 0,5 до 3 метров. Здесь DAC однозначно выгоднее:
- стоит в 2–4 раза дешевле, чем пара трансиверов плюс патч-корд;
- потребляет меньше энергии — нет преобразования электрического сигнала в оптический;
- проще в установке — нет риска повредить оптическое волокно.
Оптика нужна при расстояниях от 10 метров
Медные DAC имеют физическое ограничение по дальности. При необходимости соединить коммутаторы разных рядов стоек или разных залов — нужна оптика. Для 25GbE в пределах зала (до 70–100 метров) применяют OM4-волокно с трансиверами SFP28-SR. Для большей дальности — одномодовое волокно с LR-трансиверами.
Экономика DAC и breakout в цифрах
Посмотрим на реальную разницу в стоимости на примере подключения восьми серверов к ToR-коммутатору.
Вариант А: 8 серверов через SFP28-трансиверы и патч-корды
- 8 трансиверов SFP28-SR для серверов: ~16 000 ₽
- 8 трансиверов SFP28-SR для коммутатора: ~16 000 ₽
- 8 оптических патч-кордов OM4: ~8 000 ₽
- Итого: ~40 000 ₽
Вариант Б: 8 серверов через DAC 25G
- 8 DAC-кабелей SFP28 длиной 1 м: ~16 000 ₽
- Итого: ~16 000 ₽
Экономия — около 60% на физическом уровне подключения. При развертывании 50–100 серверов разница становится существенной статьей бюджета.
Вариант В: breakout 100G→4×25G
При использовании QSFP28-портов с breakout-кабелями один 100G-порт коммутатора заменяет четыре 25G-порта. Если 25G-порты на коммутаторе стоят дорого или их не хватает — breakout позволяет снизить стоимость масштабирования без замены коммутатора.
Совместимость и подводные камни
DAC и breakout-кабели — не самый сложный продукт, но несколько нюансов портят опыт, если не знать о них заранее.
Блокировка трансиверов производителем коммутатора
Ряд производителей коммутаторов программно блокирует сторонние трансиверы и DAC-кабели. Коммутатор проверяет EEPROM-таблицу кабеля и, если поставщик не в белом списке, отказывается поднимать линк. Это серьезное ограничение. Перед покупкой кабелей нужно:
- уточнить у поставщика сетевого оборудования, поддерживает ли коммутатор кабели сторонних производителей;
- при необходимости — покупать кабели с кодированием EEPROM под конкретную марку коммутатора.
Длина и тип кабеля

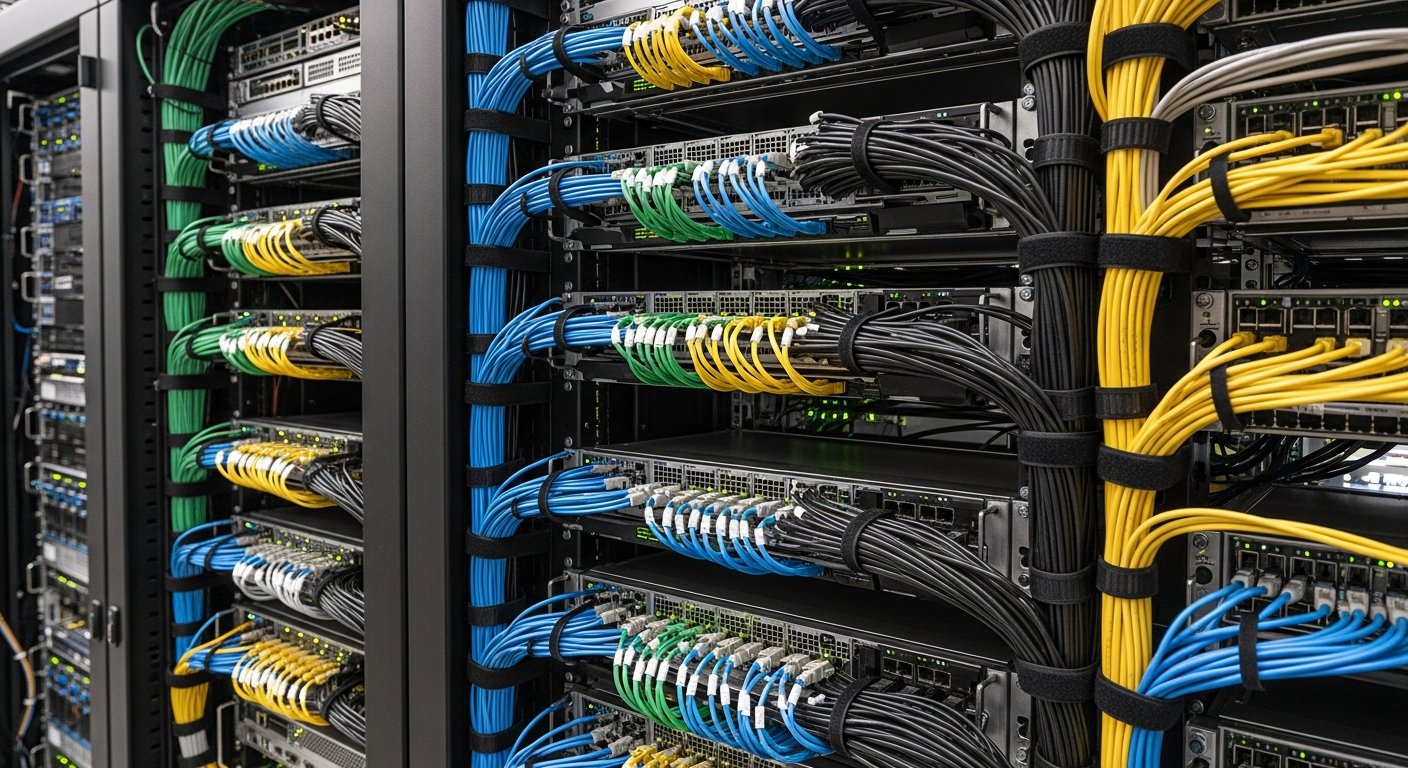

Не все DAC одинаково гнутся. Толстый пассивный DAC 100G может быть жестким и неудобным в укладке в стойке. Это некритично, но при плотном монтаже стоит обратить внимание на минимальный радиус изгиба кабеля — он указан в документации.
Breakout и настройка коммутатора
Перевод порта в режим breakout — это изменение конфигурации коммутатора, которое может потребовать перезагрузки порта или даже самого устройства. Для подключенных серверов это означает кратковременный разрыв связи. При замене в продуктивной среде нужно предусмотреть окно обслуживания.
DAC и breakout в GPU-кластерах
При построении кластера для машинного обучения сеть между нодами — один из ключевых параметров. Пока данные идут между GPU-серверами, ускорители простаивают. Даже несколько процентов снижения пропускной способности превращаются в ощутимые потери времени при длительных тренировках.
DAC-кабели на 100G применяются для соединения GPU-серверов с ToR-коммутатором — на коротком расстоянии это оптимально по стоимости и задержке. Breakout 400G→4×100G используется в агрегационных коммутаторах при масштабировании кластера.
Итоги
DAC-кабели и breakout-соединения решают конкретные задачи: первые — снижают стоимость подключения серверов на коротких расстояниях, вторые — увеличивают количество подключений без замены коммутатора. Вместе они формируют экономичную и гибкую физическую инфраструктуру серверного зала.
Ключевые принципы выбора: пассивный DAC — для расстояний до 3–5 метров, активный DAC — до 7–10 метров, оптика — для всего остального. Breakout уместен там, где нужно подключить больше устройств, чем позволяет прямое использование портов коммутатора.
Главная ловушка — совместимость. Проверяйте поддержку кабелей коммутатором заранее, а не после того, как линки не поднялись.
Подберем кабели и коммутаторы под ваш проект
Инженеры Serverzilla помогут выбрать DAC и breakout-кабели под конкретные коммутаторы и серверы, рассчитают количество и длины, проверят совместимость. Также поможем с выбором коммутаторов с нужным соотношением портов и поддержкой breakout. Оставьте заявку — разберем вашу схему.
Часто задаваемые вопросы
Чем DAC отличается от обычного кабеля с трансиверами?
В обычной схеме трансивер и кабель — отдельные компоненты. В DAC трансиверы запрессованы прямо в концы кабеля и неотделимы от него. Это снижает стоимость и исключает проблемы совместимости трансивера и кабеля.
Можно ли использовать DAC между разными производителями коммутаторов?
Физически — да. Но часть производителей программно блокирует кабели без своей маркировки в EEPROM. Если в схеме коммутаторы разных брендов или планируется покупка кабелей у третьей стороны — уточняйте совместимость до покупки.
Какой кабель длиной нужен для подключения сервера в той же стойке?
Стандарт для серверов в одной стойке — 1–1,5 метра. Если сервер и коммутатор в верхней и нижней частях высокой стойки 47U — может потребоваться 2 метра. Лучше взять с небольшим запасом: слишком короткий кабель нельзя удлинить, а слишком длинный просто свернуть в петлю.
Что такое 400G→4×100G breakout и где он нужен?
Это разветвление одного 400G-порта QSFP-DD на четыре 100G-порта QSFP28. Применяется в крупных ЦОД на агрегационном уровне, где один 400G-порт заменяет четыре отдельных 100G-соединения. Экономит деньги при масштабировании без замены агрегирующего коммутатора.
Насколько сложно настроить breakout на коммутаторе?
Это стандартная операция в CLI коммутатора — одна или несколько команд в зависимости от платформы. На большинстве современных коммутаторов она занимает несколько минут. Трудозатраты небольшие, но требуют окна обслуживания, если порт уже используется.
