Форм-фактор сервера — это стандартизированная высота корпуса в юнитах (U), определяющая, как оборудование монтируется в серверной стойке. От выбора форм-фактора зависит, сколько дисков, PCIe-слотов и GPU войдет в корпус, как будет организовано охлаждение и какой уровень шума окажется в серверной. В этой статье разбираем, чем отличаются 1U, 2U, 4U, Tower и Blade — и как подобрать высоту под конкретную задачу.
Что такое юнит (U) и зачем форм-фактор
1U = 44.45 мм; стойка 42U = 1.8 м высоты
Юнит (U, rack unit) — базовая единица измерения высоты серверного корпуса. Один юнит равен 44,45 мм. Стандартная серверная стойка рассчитана на 42U рабочей высоты, что в сумме составляет 1866,9 мм — чуть меньше 1,9 м. В одну стойку физически входит 42 сервера 1U, 21 сервер 2U или 10 серверов 4U. С учетом места под патч-панели и коммутаторы реальная загрузка меньше.
Высота корпуса напрямую диктует внутренний объем: под диски, платы расширения, радиаторы, блоки питания и кабельную разводку. Чем выше корпус — тем больше компонентов, тем тише вентиляторы, тем проще обслуживание.
Почему форм-фактор важен для серверной
Выбор форм-фактора влияет на три практических параметра. Первый — плотность размещения: сколько вычислительных узлов помещается в стойку. Второй — расширяемость: число дисков, слотов PCIe и возможность установки GPU. Третий — условия эксплуатации: уровень шума и тепловыделение, которые важны, если серверная находится рядом с рабочими местами.
Ошибка в выборе форм-фактора не всегда исправляется без замены оборудования. Если через год понадобится добавить GPU или расширить дисковый массив, но корпус это не допускает — придется менять сервер целиком. Именно поэтому задача выбора решается до закупки.

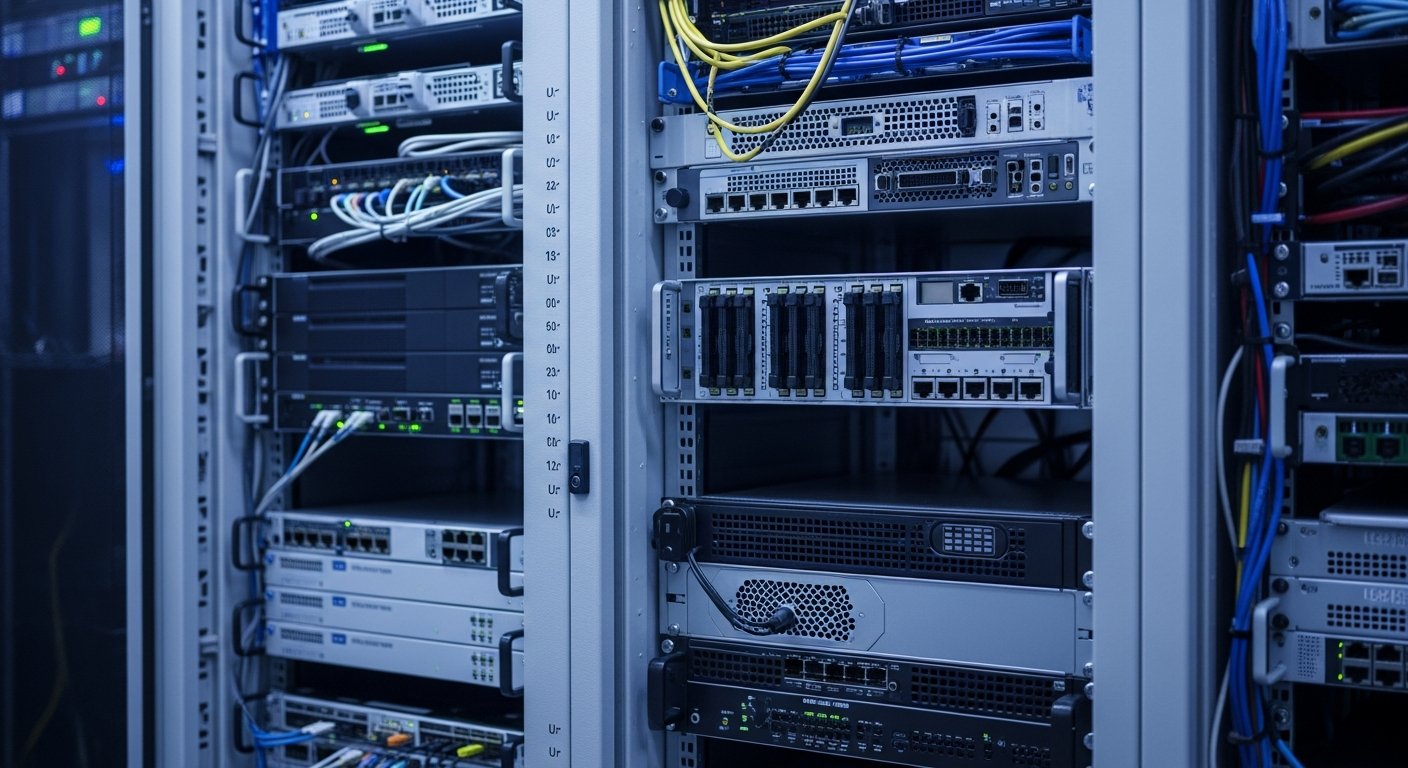

Стандарты EIA-310-D 19" стойки
Все rack-серверы выпускаются под стандарт EIA-310-D: ширина монтажной рамы 19 дюймов (482,6 мм), шаг крепежных отверстий кратен 44,45 мм. Благодаря единому стандарту оборудование разных производителей устанавливается в одну стойку без переходников. Серверные стойки для монтажа оборудования также выпускаются под стандарт EIA-310-D с унифицированными крепежными рельсами.
Для Tower-серверов стандарт стойки не применяется — они стоят на полу или столе. Blade-серверы устанавливаются в шасси, которое само занимает несколько юнитов в стандартной стойке.
1U-сервер: компакт для высокой плотности
Сколько помещается в 42U-стойке
Теоретически в стойку 42U входят 42 сервера 1U. На практике часть места занимают 1U-патч-панели, коммутатор (1-2U) и кабельные органайзеры. Реальная загрузка — 30-38 серверов 1U на стойку. Это делает 1U наиболее плотным форм-фактором для ЦОД: на один квадратный метр серверной приходится максимальное число вычислительных узлов.
Типовая конфигурация: 1-2 CPU, до 10 SFF дисков
Стандартная конфигурация 1U — один или два процессора, до 10 дисков SFF (Small Form Factor, 2.5"; до 12 у специализированных NVMe-платформ), поддержка NVMe в части отсеков. Оперативная память — до 1-2 ТБ в зависимости от платформы. Слотов PCIe мало: как правило, 1-2 слота low-profile. Блок питания — 500-800 Вт с поддержкой redundant-схемы (два БП).
Для задач хранения данных 4-10 дисков SFF в 1U достаточно, если нужны только SSD для быстрого кеша. Для объемных архивов этого мало — там нужен 4U с LFF-дисками HDD.
Ограничения: PCIe-слоты, шум, охлаждение
1U имеет три конструктивных ограничения. Во-первых, PCIe-слоты — только low-profile (LP), то есть полноразмерные карты GPU, RAID-контроллеры уровня 16e или HBA с несколькими портами сюда не вписываются. Во-вторых, малая высота вынуждает использовать миниатюрные вентиляторы с высокой частотой вращения — уровень шума достигает 55-70 дБА. В-третьих, охлаждение нагруженных конфигураций (2 CPU + полный набор памяти) требует активного обдува, что дополнительно повышает тепловыделение.
Когда 1U оправдан: web/api-фермы, балансировщики
1U уместен там, где нужна высокая плотность однородных узлов: фермы web-серверов, балансировщики нагрузки, прокси-серверы, DNS-резолверы, серверы мониторинга. В такой топологии узлы не требуют GPU или большого числа дисков — их задача вычислять и передавать трафик. Скорость замены при отказе важнее расширяемости, и 1U здесь оправдан.
Если провести аналогию: 1U — как «Сапсан»: быстрый, компактный, занимает мало места, но багажа с собой не возьмет.

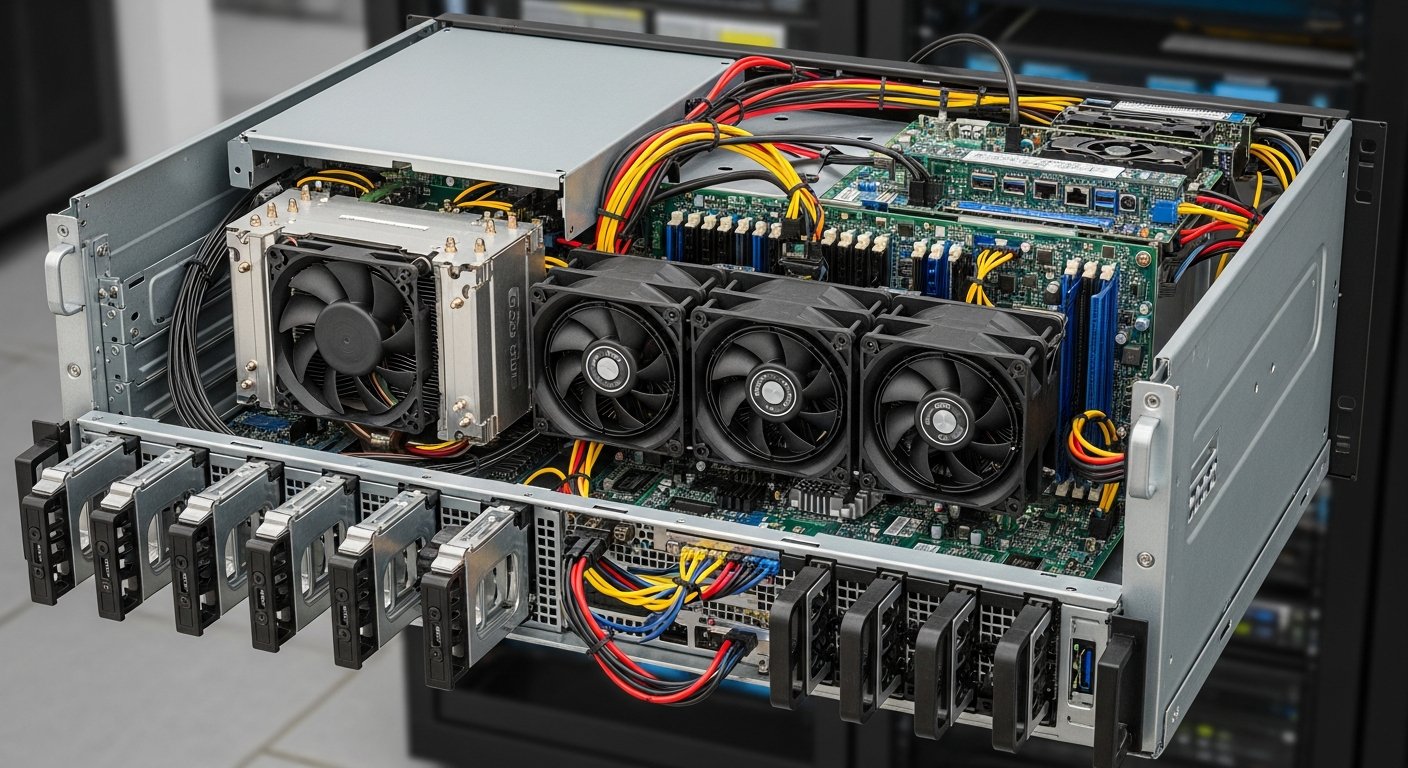

2U-сервер: универсальный рабочий вариант
Лучший баланс производительности и расширяемости
2U — высота 88,9 мм — дает заметно больше пространства, чем 1U, при относительно небольшой потере плотности. В одну стойку 42U входят 21 сервер 2U — вдвое меньше, чем 1U, но каждый узел вмещает вдвое больше компонентов. Это делает 2U наиболее востребованным форм-фактором для корпоративных задач.
2U — как обычный поезд дальнего следования: все необходимое помещается, комфортно, предсказуемо.
До 24 SFF / 12 LFF дисков, до 8 PCIe-слотов
Внутренний объем 2U позволяет разместить до 24 дисков SFF (2.5") или до 12 LFF (Large Form Factor, 3.5"). HDD-отсеки LFF востребованы при построении СХД начального уровня — например, для резервного копирования или файлового сервера без лишних расходов. Количество слотов PCIe full-height достигает 4-8, что открывает возможность установки GPU уровня RTX A4000.
GPU 1-2 шт. (например, RTX A4000)
Один-два GPU в 2U — это не GPU-кластер, но достаточно для ускорения аналитических задач, рендеринга или инференса небольших моделей. RTX A4000 с 16 ГБ VRAM вписывается в профиль full-height full-length, который поддерживает 2U. Для массовых вычислений на 4+ GPU переходят на 4U.
Когда брать 2U: 1С, СУБД, виртуализация
Задачи, под которые 2U подходит лучше всего: сервер приложений 1С на 30-100 пользователей, СУБД (PostgreSQL, MS SQL) с умеренным объемом базы, платформы виртуализации (Proxmox, zVirt, ROSA Virtualization) с 10-30 виртуальными машинами. Набор дисков NVMe для горячего тома и несколько HDD для менее активных данных комфортно помещается в 2U.
4U-сервер: максимум дисков и GPU
До 36-48 LFF дисков для СХД-сценариев
Корпус 4U (177,8 мм) — это полноценное хранилище: 36-48 дисков LFF в горячей замене, что позволяет набрать сотни терабайт на HDD. Такой сервер закрывает задачи видеоархива, объемного файлового хранилища и СХД начального уровня. Подробнее о платформах для AI-задач — в разделе GPU-сервер: для ML-инференса 4U-платформы с большим числом GPU — основной выбор.

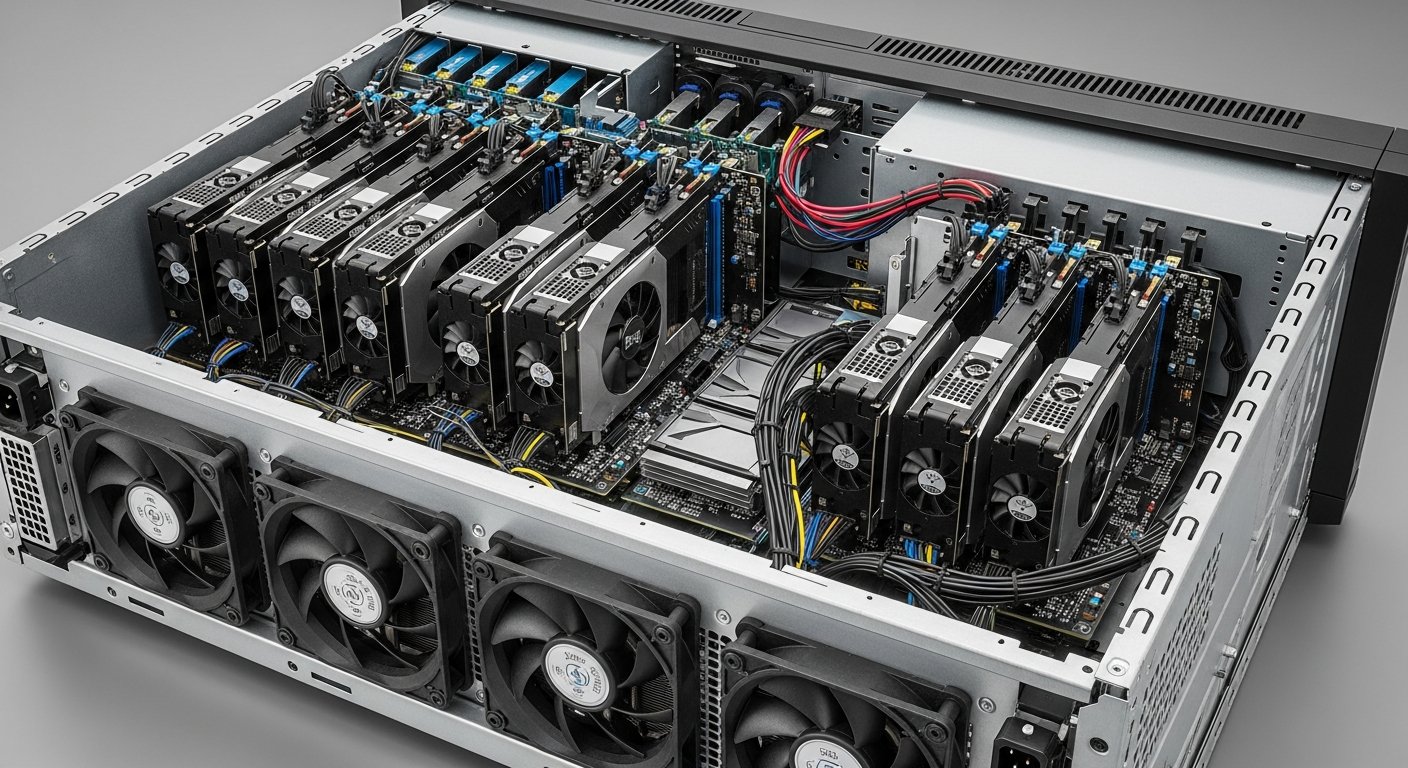

До 4-8 GPU NVIDIA для AI-задач
Четырехюнитовый корпус позволяет смонтировать 4-8 видеокарт или ускорителей NVIDIA в двухслотовом исполнении. Это минимальная конфигурация для обучения нейросетей или запуска инференса LLM с требованием более 48 ГБ VRAM. Под такие задачи существуют специализированные платформы — YADRO G4208P G3 рассчитан именно на этот сценарий.
Большие БП, тише в работе
Высота 4U позволяет установить крупные вентиляторы — они создают достаточный воздушный поток при меньшей частоте вращения. Уровень шума 4U обычно составляет 40-55 дБА против 55-70 дБА у 1U. Блоки питания — от 1200 до 2000 Вт с redundant-конфигурацией (два БП в горячей замене), что важно при мощных GPU-нагрузках.
Когда брать 4U: видеонаблюдение, GPU-кластер, файловый сервер
4U оправдан в трех сценариях. Первый — видеонаблюдение с глубоким архивом: 48-96 каналов 1080p/4K с хранением 30-90 дней требует 20-80 ТБ, и LFF-диски в 4U обеспечивают нужный объем при приемлемой стоимости гигабайта. Второй — GPU-кластер для машинного обучения или рендеринга. Третий — файловый сервер на 50-500 пользователей с резервированием.
Метафорически: 4U — как грузовой состав. Везет много, требует места, но без пересадок.

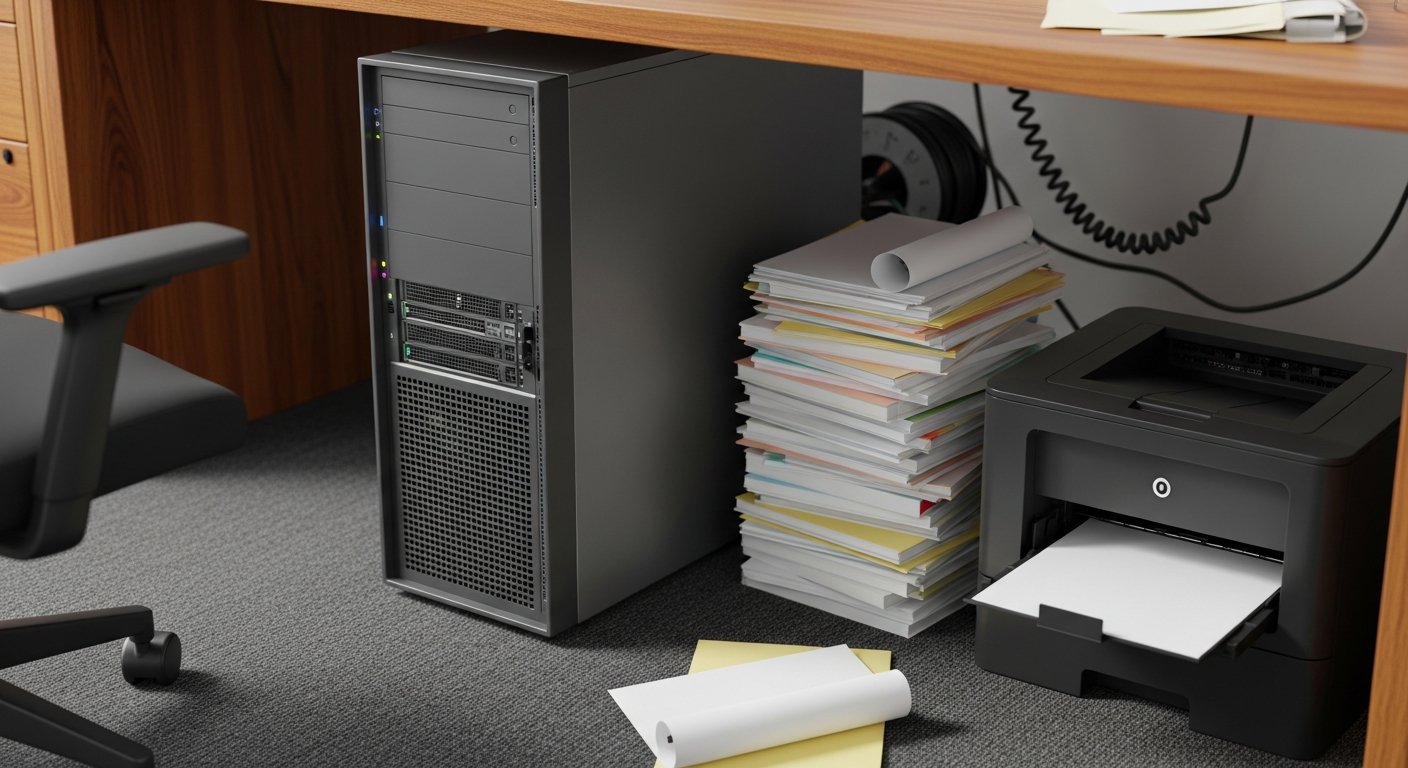

Tower-сервер: для офиса без стойки
Внешний вид «системника», стоит под столом
Tower-сервер конструктивно похож на системный блок персонального компьютера. Он не монтируется в стойку — его ставят на пол, под стол или на отдельную полку. Высота корпуса — от 300 до 550 мм, что дает достаточно места для серверных компонентов без дополнительной инфраструктуры (стойки, кабельного канала, фальшпола).
Tower — как собственный автомобиль: не нужна «станция» (стойка), можно держать прямо в офисе.
Серверная начинка: ECC, RAID, IPMI
Несмотря на корпус «системника», tower-сервер несет полноценную серверную начинку: память с коррекцией ошибок (ECC), аппаратный RAID-контроллер, удаленное управление по IPMI (или аналоги — BMC, iDRAC). Это принципиально отличает его от рабочей станции: сервер рассчитан на круглосуточную нагрузку, умеет диагностировать себя удаленно и переживает отказ одного диска без потери данных.
Часто конвертируется в rack 4U/5U
Многие модели tower-серверов поставляются с опциональным конверсионным комплектом: специальными рельсами и переходником, которые позволяют установить тот же корпус в стандартную стойку 19". После конверсии tower занимает 4-5U. Это удобно, если бизнес вырастет и потребует стойки: менять сервер не придется — только купить комплект креплений.
Малый офис 5-30 человек: tower vs rack
Для офиса на 5-30 сотрудников, где нет выделенной серверной комнаты, tower — логичный выбор. Уровень шума 30-45 дБА сравним с кондиционером, поэтому сервер можно держать в офисе. Плата за это — меньшее число дисков (обычно 8-12) и ограниченное масштабирование по вычислительным ресурсам. Если предполагается рост до 50+ пользователей, стоит сразу смотреть на 2U rack.

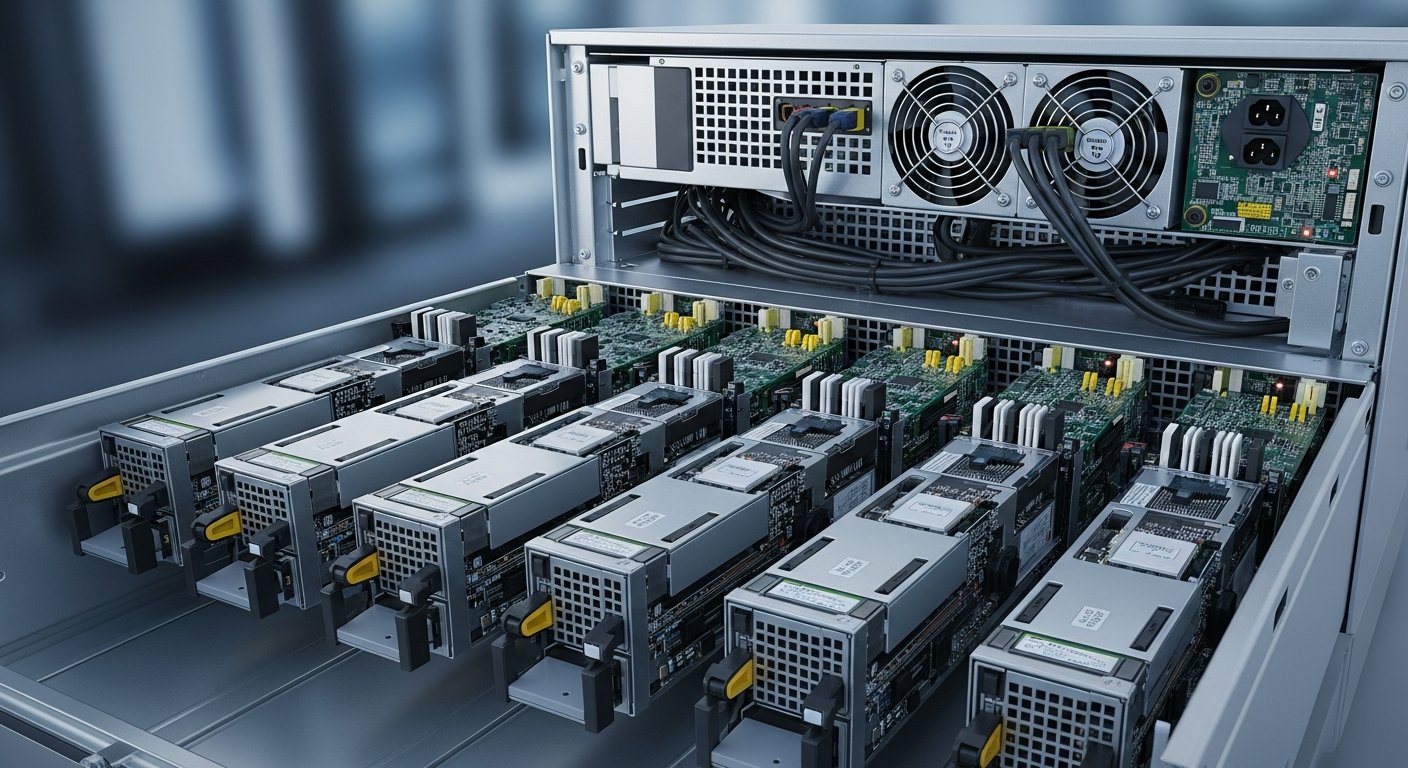

Blade-сервер: для крупных ЦОД
Шасси на 6-16 лезвий, общие питание/сеть
Blade-архитектура устроена иначе, чем rack-серверы. Несколько «лезвий» (blade-модулей) вставляются в общее шасси, которое предоставляет им питание, сетевые подключения и охлаждение. Типовое шасси занимает 7-10U стойки и вмещает 6-16 лезвий. Каждое лезвие — полноценный вычислительный узел с CPU, памятью и локальными дисками.
Плотность blade выше, чем у rack: на одну стойку при полном шасси приходится больше вычислительных узлов. Питание и охлаждение централизованы — это уменьшает число кабелей и упрощает мониторинг.
Когда оправдан: парк 16+ узлов одинаковой конфигурации
Blade имеет смысл, когда нужно 16 и более серверов с идентичной конфигурацией — например, для VDI-фермы, горизонтального масштабирования приложений или кластера виртуализации. При однородном парке унификация питания и сетевого коммутатора в шасси снижает операционные расходы. Для разнородных задач, где каждый узел нужно конфигурировать по-своему, blade проигрывает rack по гибкости.
Vendor lock-in
Основной минус blade — жесткая привязка к производителю. Лезвия одного вендора не совместимы с шасси другого. При смене поставщика придется менять все шасси целиком, а не только отдельные узлы. Западные blade-платформы сегодня труднее в обслуживании из-за ограничений поставок. Российских blade-платформ промышленного масштаба на рынке пока единицы, поэтому при выборе стоит взвесить риски зависимости.
Сравнение по типичным задачам
Ниже — сводная таблица форм-факторов с ключевыми параметрами для выбора.
Веб-ферма: 1U
Для веб-ферм и API-шлюзов решает не число дисков или GPU, а плотность размещения в стойке — этим задачам подходит 1U. Российские 1U-платформы закрывают эти сценарии так же, как западные аналоги: сказывается общий курс на импортозамещение серверов.
1С / СУБД / виртуализация на 30-100 пользователей: 2U
Задачи с умеренной нагрузкой и потребностью в нескольких типах хранилища (NVMe для базы, HDD для бекапа) — это 2U. Конфигурация покрывает 1С 8.3, PostgreSQL или MS SQL с базой до нескольких сотен гигабайт, а также виртуализацию на 10-30 VM.
Видеоархив / СХД / GPU-сервер: 4U
Видеонаблюдение с архивом 30+ дней, объемное файловое хранилище или ускоренные вычисления на GPU — все это требует 4U. Корпус вмещает необходимое число LFF-дисков для архива или достаточно PCIe-слотов для видеокарт.
Малый офис без стойки: tower
Организация на 5-30 человек без серверной комнаты и стойки выбирает tower. Сервер стоит в офисе, работает тихо, при необходимости конвертируется в rack по мере роста.
VDI-ферма на 20+ хостов: blade
VDI-ферма с однородными узлами под 20+ виртуальных рабочих мест — задача blade. Централизованное питание и коммутация в шасси упрощают эксплуатацию при большом числе идентичных серверов.

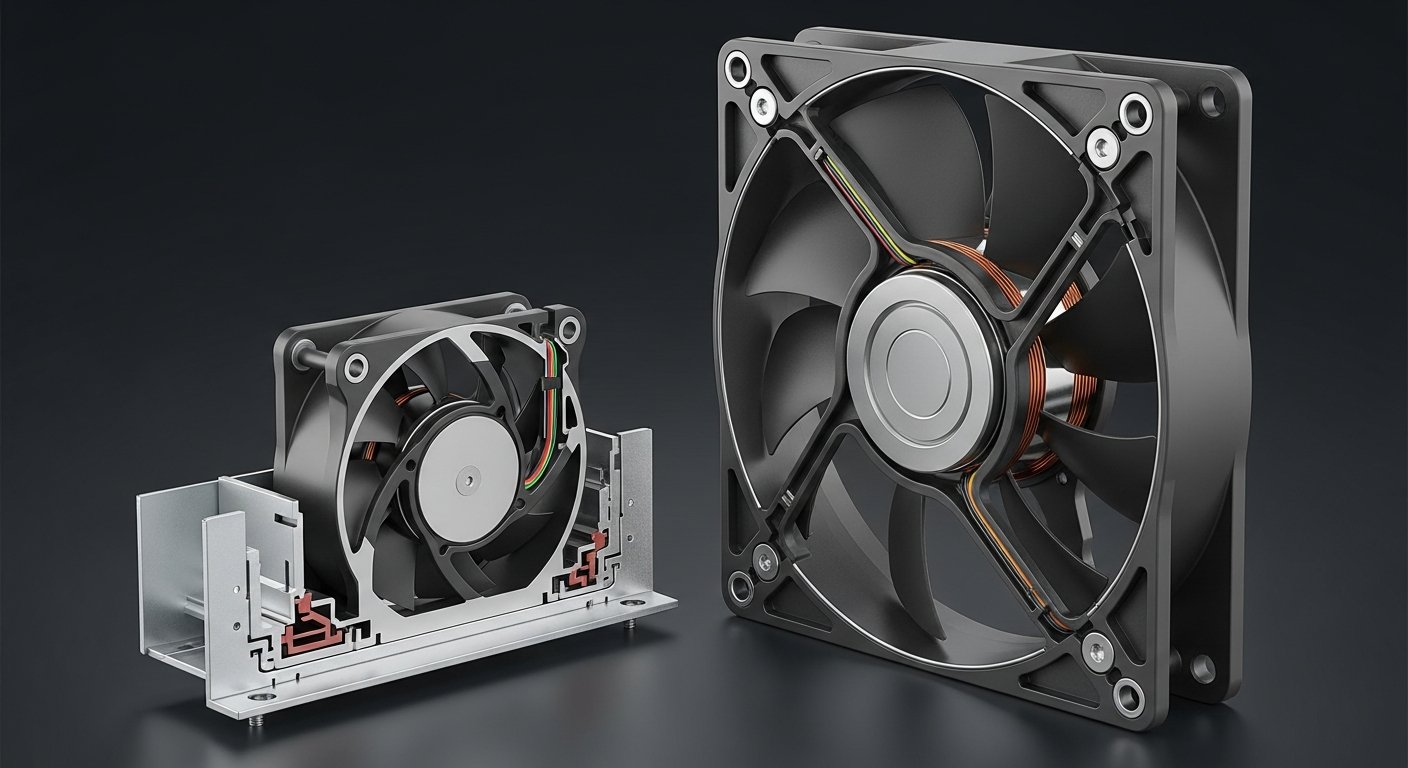

Питание и охлаждение разных форм-факторов
1U: маленькие вентиляторы, повышенный шум, БП до 800 Вт
В 1U устанавливают миниатюрные осевые вентиляторы диаметром 40-60 мм. Чтобы обеспечить достаточный воздушный поток в тонком корпусе, их разгоняют до 15 000-20 000 об/мин. Это дает характерный высокочастотный шум 55-70 дБА. Блок питания — 500-800 Вт, redundant-схема поддерживается в большинстве моделей. Ставить 1U рядом с рабочими местами без звукоизоляции некомфортно.
2U: оптимальный баланс шума и потребления, БП 750-1200 Вт
2U позволяет использовать вентиляторы диаметром 60-80 мм. При той же скорости воздушного потока они вращаются медленнее — шум снижается до 45-60 дБА. Блоки питания 750-1200 Вт с redundant-схемой обеспечивают резервирование без заметного усложнения конструкции. 2U — приемлемый вариант для небольшой серверной комнаты рядом с офисом.
4U: тихий, БП до 2000 Вт + резервирование
В 4U устанавливают вентиляторы диаметром 80-120 мм — они обеспечивают высокий поток при низкой частоте вращения. Уровень шума — 40-55 дБА. Блоки питания мощностью до 2000 Вт с redundant-схемой (два БП в горячей замене) закрывают потребности конфигураций с 4-8 GPU. Тепловыделение при полной нагрузке требует хорошего кондиционирования серверной, но механических источников шума меньше, чем в 1U.
Российские модели разных форм-факторов
Российский рынок серверного оборудования предлагает платформы для каждого форм-фактора. Все перечисленные ниже серверы включены в Реестр российской промышленной продукции и соответствуют требованиям постановлений правительства для государственных и регулируемых заказчиков.
1U: YADRO VEGMAN R120, Aquarius AQserv T50 D108AS, Sitronics SRH1221 (1U)
YADRO VEGMAN R120 — двухпроцессорный 1U на платформе Intel Xeon или AMD EPYC, до 10 SFF (или 4 LFF) NVMe/SAS, 2 слота PCIe low-profile. Aquarius AQserv T50 D108AS в варианте 1U поддерживает российские процессоры Эльбрус 16С в специализированных конфигурациях. Sitronics SRH1221 — однопроцессорная платформа для задач веб-хостинга и балансировки нагрузки.
2U: YADRO VEGMAN R220, Aquarius AQserv T50 D212AS, Бештау 2U
YADRO VEGMAN R220 — двухпроцессорный 2U, до 24 дисков SFF, 6 слотов PCIe full-height, поддержка 1-2 GPU. Стандартная платформа для виртуализации и СУБД в корпоративном сегменте. Aquarius AQserv T50 D212AS — двухпроцессорный 2U с поддержкой до 12 LFF-дисков, ориентирован на задачи хранения и файловых сервисов. Бештау 2U — отечественная платформа с фокусом на информационную безопасность.
4U: YADRO G4208P G3 (GPU), Aquarius AQserv T50 D436AS, Гравитон
YADRO G4208P G3 — специализированная 4U-платформа для AI и GPU-задач: поддержка до 8 ускорителей NVIDIA. Aquarius AQserv T50 D436AS (4U) ориентирован на СХД-сценарии с большим числом LFF-дисков. Гравитон 4U — платформа с поддержкой RAID-контроллеров уровня enterprise и горячей заменой компонентов.
Tower: Аквариус Т30, IRU Rock
Аквариус Т30 — tower-сервер начального уровня для малого офиса: один процессор, до 8 дисков, ECC, IPMI, опциональный конверсионный комплект под 5U rack. IRU Rock — преимущественно стоечные (rack) серверы серий 1U/2U, выпускаются и в tower-исполнении. Поддерживают конфигурации под 1С и файловые задачи, доступны с процессорами Intel и в вариантах на отечественной элементной базе.
Типовые ошибки при выборе
1U для GPU-сервера или большого архива
Попытка установить полноразмерный GPU в 1U упирается в PCIe low-profile: большинство ускорителей вычислений (NVIDIA A100, RTX 4090, RTX A4000) выпускаются в формате full-height. Даже если найдется LP-карта, охлаждение в 1U не справится с тепловыделением 150-300 Вт одного GPU. Аналогично с дисковым архивом: 4-10 SFF в 1U дают 20-50 ТБ — этого не хватит для глубокого видеоархива.
4U в малой серверной без места
4U-корпус занимает 4 юнита в стойке — почти 18 см. Если стойка маленькая (9-12U) или серверная перегружена, физически не хватит места. Прежде чем выбирать 4U, нужно проверить баланс: сколько юнитов свободно, хватит ли системы охлаждения для мощных БП, есть ли запас по PDU под нагрузку 1200-2000 Вт.
Tower в шумном офисе без отдельной комнаты
Tower-сервер под нагрузкой генерирует 30-45 дБА — это приемлемо в тихом помещении, но заметно в оупен-спейсе. Если рабочие места рядом и нет звукоизоляции, постоянный фоновый гул вентиляторов будет мешать. Для такой ситуации лучше выбрать tower с шумоизолированным корпусом или вынести сервер в отдельную комнату, пусть и небольшую.
Часто задаваемые вопросы (FAQ)
Что такое юнит (U) в сервере?
Юнит — единица измерения высоты серверного корпуса. 1U = 44,45 мм. Все rack-серверы монтируются в стандартную стойку 19" (EIA-310-D), и высота кратна этому значению. Чем больше юнитов, тем вместительнее корпус.
Чем 1U отличается от 2U?
1U (44,45 мм) вдвое тоньше 2U (88,9 мм). В 1U помещается 4-10 дисков SFF и 1-2 PCIe-слота low-profile; в 2U — до 24 SFF или 12 LFF, 4-8 полноразмерных PCIe-слотов, возможна установка 1-2 GPU. 1U плотнее, 2U — функциональнее.
Когда нужен сервер 4U?
4U нужен, когда задача требует большого числа дисков (36-48 LFF для архива или СХД), нескольких GPU (4-8 штук для AI) или высокой мощности БП (1200-2000 Вт). Типичные сценарии: видеонаблюдение с архивом 30+ дней, GPU-кластер для машинного обучения, файловый сервер на 100+ пользователей.
Можно ли поставить GPU в 1U-сервер?
Большинство вычислительных GPU (full-height full-length) в 1U не войдут — только low-profile карты. Производительность LP-вариантов существенно ниже. Для серьезных GPU-задач нужен 2U или 4U с поддержкой полноразмерных слотов PCIe.
Tower или rack — что выбрать для малого офиса?
Если нет стойки и серверной комнаты — tower. Он не требует инфраструктуры, тихо работает, при необходимости конвертируется в rack. Если планируется рост до 30+ пользователей или нескольких серверов — выгоднее сразу купить стойку и 2U rack-сервер: это дешевле, чем потом менять инфраструктуру.
Сколько серверов 1U помещается в стойке 42U?
Теоретически 42. На практике 30-38, так как часть юнитов занимают коммутаторы, патч-панели и кабельные органайзеры. Точная цифра зависит от конфигурации стойки и числа вспомогательного оборудования.
Когда blade выгоднее rack-серверов?
Blade оправдан при парке от 16 однородных узлов в ЦОД: VDI-фермы, кластеры виртуализации, горизонтальное масштабирование приложений. Централизованное питание и сетевая коммутация в шасси снижают число кабелей и упрощают эксплуатацию. При разнородных задачах или малом числе узлов rack выгоднее.
Какие российские серверы выпускают в форм-факторе 2U?
В форм-факторе 2U доступны: YADRO VEGMAN R220 (двухпроцессорный, до 24 SFF, поддержка GPU), Aquarius AQserv T50 D212AS (до 12 LFF, файловые задачи), Бештау 2U (фокус на информационную безопасность). Все платформы включены в реестр российской промышленной продукции.
