Когда в серверном зале монтируют новый стоечный коммутатор, первый вопрос обычно не «какая скорость нужна», а «чем это соединять». Оптические трансиверы и патч-корды — привычный ответ, но не всегда разумный. На коротких расстояниях DAC-кабели обходятся вдвое дешевле, потребляют меньше энергии и не требуют отдельных трансиверов. Breakout-кабели решают другую задачу: один 100G-порт превращается в четыре 25G-соединения, и плотность подключений удваивается без замены коммутатора.
Разберем, как работают эти решения, где они уместны и на что смотреть при выборе.
Что такое DAC-кабель и как он работает

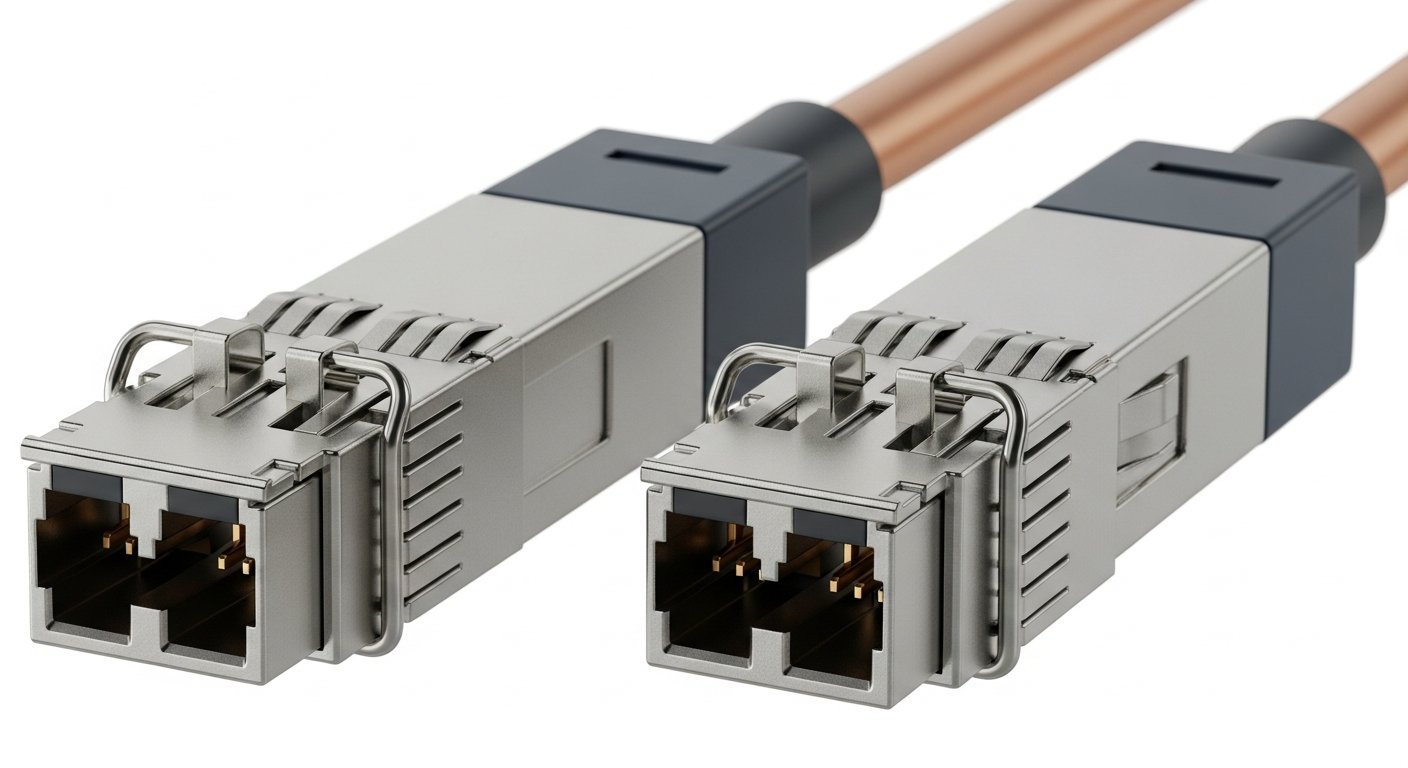

DAC расшифровывается как Direct Attach Copper — медный кабель с трансиверами, запрессованными непосредственно на концах. Отдельно купить трансивер и вставить его в DAC нельзя: кабель и трансиверы — единое изделие. Это принципиально отличает DAC от обычного SFP/QSFP-оптики, где трансивер и кабель независимы.
Внутри DAC — медные проводники из тонкой витой пары или коаксиала, а трансиверный разъем на каждом конце электронной начинки практически не имеет: сигнал передается напрямую, без преобразования в оптический и обратно. Отсюда и экономия: меньше компонентов, меньше тепловыделение.
Два типа DAC по конструкции
Пассивный DAC — кабель без активных компонентов. Сигнал идет прямо по меди. Рабочая дальность — до 3–5 метров для 10G и 25G, до 3 метров для 100G. Это самый дешевый вариант для соединения серверов с ToR-коммутатором в той же стойке или соседней.
Активный DAC (Active DAC, или AOC в части источников) — содержит небольшую схему сигнальной обработки на концах кабеля. Дальность возрастает до 7–10 метров при тех же скоростях. Стоит дороже пассивного, но компенсирует это возможностью соединять устройства через несколько стоек.
Что такое breakout-кабель

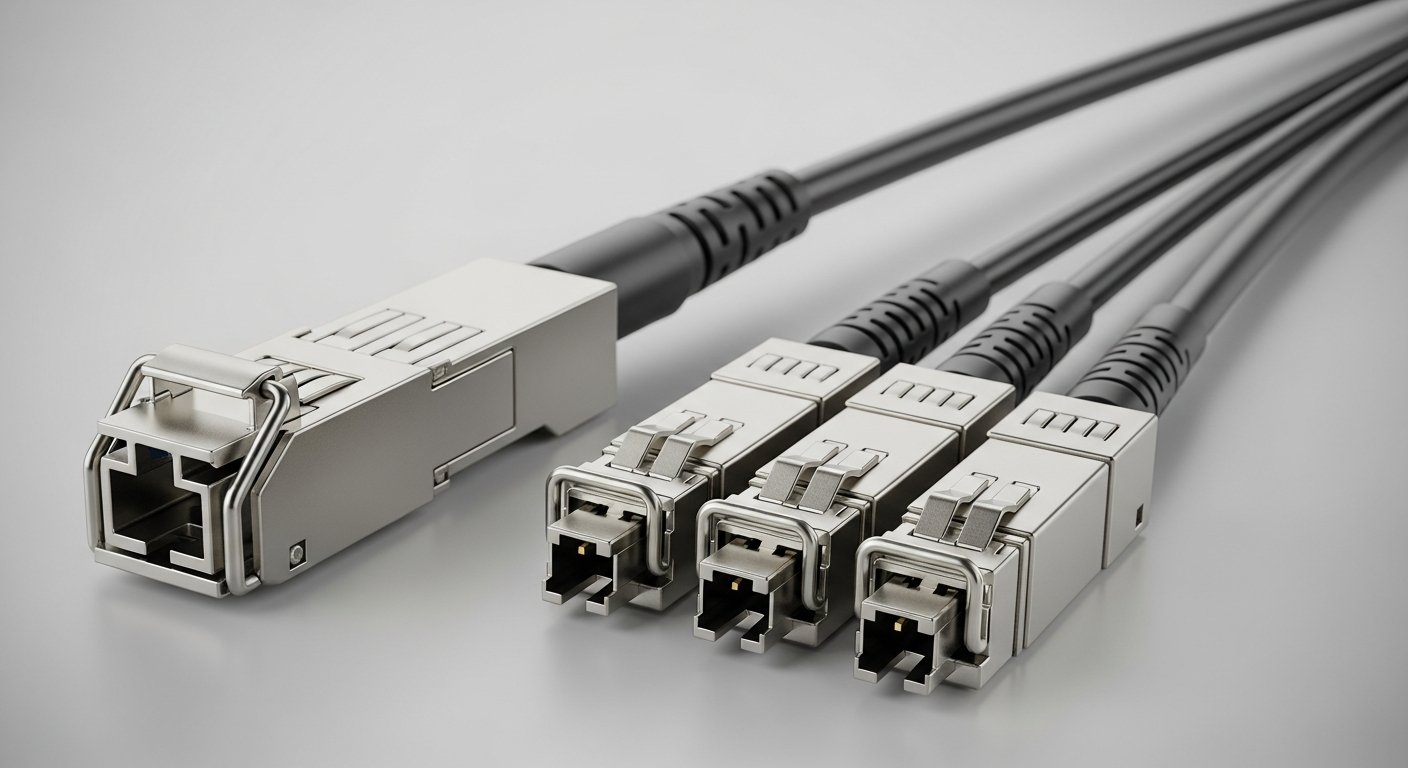

Breakout-кабель — это кабель, у которого с одной стороны один высокоскоростной разъем, а с другой — несколько разъемов с меньшей скоростью. Самый распространенный вариант: QSFP28 (100G) на одном конце и четыре SFP28 (по 25G каждый) на другом. Фактически один 100G-порт коммутатора превращается в четыре независимых 25G-соединения.
Это называется fan-out или разветвление. Логика в следующем: высокоскоростные порты QSFP28 (100G) дешевле, чем четыре отдельных порта SFP28 (25G) вместе взятые. Использование breakout-кабелей позволяет подключить больше серверов к коммутатору без покупки устройства с большим количеством портов.
Как реализован breakout технически
Внутри 100G-линка на базе 4×25G физически присутствуют четыре независимых канала по 25 Гбит/с. Breakout-кабель просто разводит эти четыре канала в четыре отдельных разъема SFP28. На уровне коммутатора порт QSFP28 переводится в режим breakout программно — командой в конфигурации. После этого коммутатор видит четыре логических порта по 25G вместо одного на 100G.
Важный момент: не все коммутаторы поддерживают breakout на всех портах. Это нужно проверять в документации конкретной модели до покупки кабелей.
Варианты breakout-кабелей
Разветвление бывает нескольких видов в зависимости от задачи.
По скоростям и форм-факторам
- 100G QSFP28 → 4×25G SFP28 — самый распространенный. Подключение четырех серверов с 25GbE-адаптерами к одному 100G-порту ToR-коммутатора.
- 40G QSFP+ → 4×10G SFP+ — для более старых инсталляций. Логика та же, но скорости ниже.
- 400G QSFP-DD → 4×100G QSFP28 — для магистральных линков в крупных ЦОД.
- 200G QSFP56 → 2×100G QSFP28 — для агрегационного уровня.
По типу физической среды
DAC-breakout — медный кабель с разветвлением на конце. Работает на расстояниях до 3–5 метров. Это самый распространенный и экономичный вариант в пределах одной стойки.
AOC-breakout (Active Optical Cable) — оптический кабель с активными трансиверами на концах. Дальность — до 100 метров и выше. Применяется, когда нужно развести 100G на 25G-соединения через несколько рядов стоек.
Когда выгодно использовать DAC вместо оптики
Разберем, в каких ситуациях DAC — правильный выбор, а в каких лучше взять оптику.
DAC выгоднее при подключении серверов в той же или соседней стойке
Если сервер и коммутатор находятся в одной стойке или в соседней — расстояние от 0,5 до 3 метров. Здесь DAC однозначно выгоднее:
- стоит в 2–4 раза дешевле, чем пара трансиверов плюс патч-корд;
- потребляет меньше энергии — нет преобразования электрического сигнала в оптический;
- проще в установке — нет риска повредить оптическое волокно.
Оптика нужна при расстояниях от 10 метров
Медные DAC имеют физическое ограничение по дальности. При необходимости соединить коммутаторы разных рядов стоек или разных залов — нужна оптика. Для 25GbE в пределах зала (до 70–100 метров) применяют OM4-волокно с трансиверами SFP28-SR. Для большей дальности — одномодовое волокно с LR-трансиверами.
Экономика DAC и breakout в цифрах
Посмотрим на реальную разницу в стоимости на примере подключения восьми серверов к ToR-коммутатору.
Вариант А: 8 серверов через SFP28-трансиверы и патч-корды
- 8 трансиверов SFP28-SR для серверов: ~16 000 ₽
- 8 трансиверов SFP28-SR для коммутатора: ~16 000 ₽
- 8 оптических патч-кордов OM4: ~8 000 ₽
- Итого: ~40 000 ₽
Вариант Б: 8 серверов через DAC 25G
- 8 DAC-кабелей SFP28 длиной 1 м: ~16 000 ₽
- Итого: ~16 000 ₽
Экономия — около 60% на физическом уровне подключения. При развертывании 50–100 серверов разница становится существенной статьей бюджета.
Вариант В: breakout 100G→4×25G
При использовании QSFP28-портов с breakout-кабелями один 100G-порт коммутатора заменяет четыре 25G-порта. Если 25G-порты на коммутаторе стоят дорого или их не хватает — breakout позволяет снизить стоимость масштабирования без замены коммутатора.
Совместимость и подводные камни
DAC и breakout-кабели — не самый сложный продукт, но несколько нюансов портят опыт, если не знать о них заранее.
Блокировка трансиверов производителем коммутатора
Ряд производителей коммутаторов программно блокирует сторонние трансиверы и DAC-кабели. Коммутатор проверяет EEPROM-таблицу кабеля и, если поставщик не в белом списке, отказывается поднимать линк. Это серьезное ограничение. Перед покупкой кабелей нужно:
- уточнить у поставщика сетевого оборудования, поддерживает ли коммутатор кабели сторонних производителей;
- при необходимости — покупать кабели с кодированием EEPROM под конкретную марку коммутатора.
Длина и тип кабеля

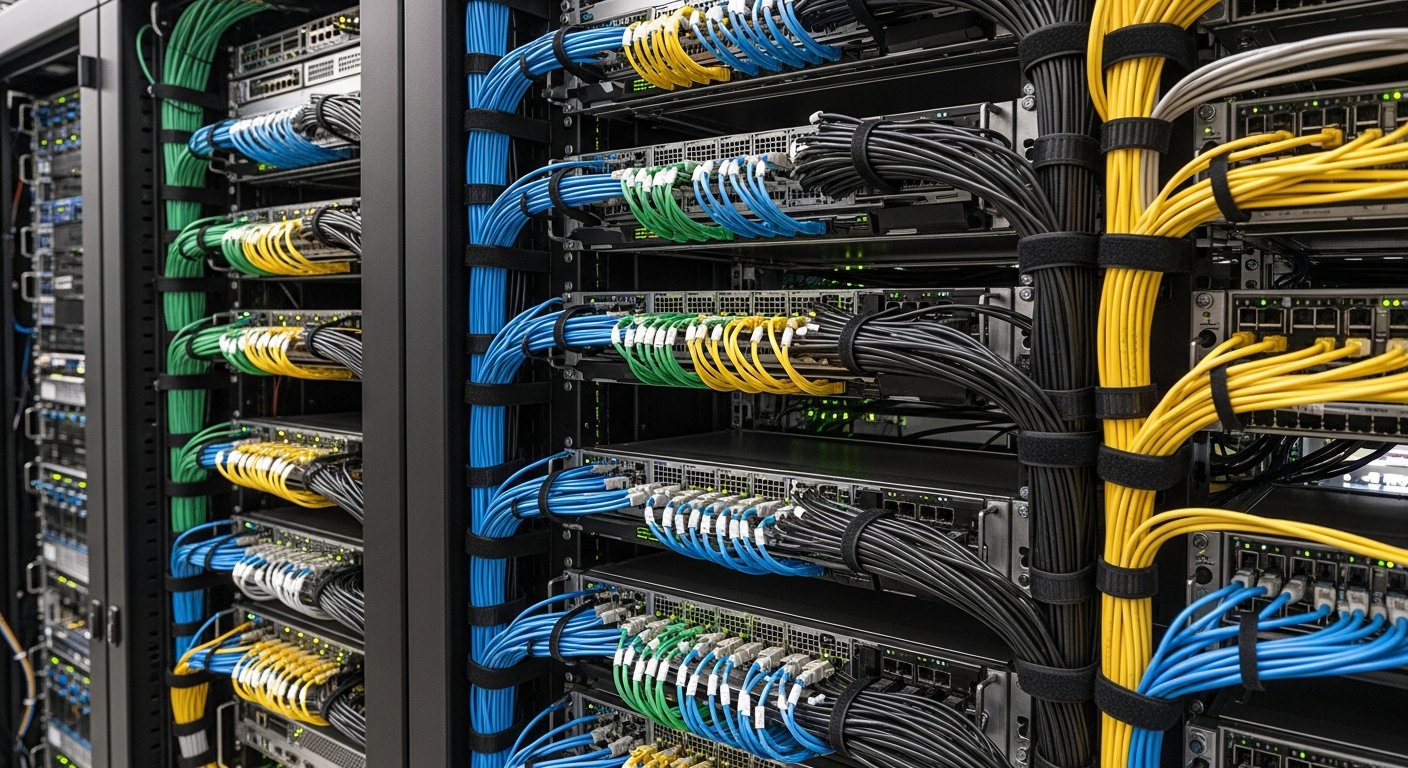

Не все DAC одинаково гнутся. Толстый пассивный DAC 100G может быть жестким и неудобным в укладке в стойке. Это некритично, но при плотном монтаже стоит обратить внимание на минимальный радиус изгиба кабеля — он указан в документации.
Breakout и настройка коммутатора
Перевод порта в режим breakout — это изменение конфигурации коммутатора, которое может потребовать перезагрузки порта или даже самого устройства. Для подключенных серверов это означает кратковременный разрыв связи. При замене в продуктивной среде нужно предусмотреть окно обслуживания.
DAC и breakout в GPU-кластерах
При построении кластера для машинного обучения сеть между нодами — один из ключевых параметров. Пока данные идут между GPU-серверами, ускорители простаивают. Даже несколько процентов снижения пропускной способности превращаются в ощутимые потери времени при длительных тренировках.
DAC-кабели на 100G применяются для соединения GPU-серверов с ToR-коммутатором — на коротком расстоянии это оптимально по стоимости и задержке. Breakout 400G→4×100G используется в агрегационных коммутаторах при масштабировании кластера.
Итоги
DAC-кабели и breakout-соединения решают конкретные задачи: первые — снижают стоимость подключения серверов на коротких расстояниях, вторые — увеличивают количество подключений без замены коммутатора. Вместе они формируют экономичную и гибкую физическую инфраструктуру серверного зала.
Ключевые принципы выбора: пассивный DAC — для расстояний до 3–5 метров, активный DAC — до 7–10 метров, оптика — для всего остального. Breakout уместен там, где нужно подключить больше устройств, чем позволяет прямое использование портов коммутатора.
Главная ловушка — совместимость. Проверяйте поддержку кабелей коммутатором заранее, а не после того, как линки не поднялись.
Подберем кабели и коммутаторы под ваш проект
Инженеры Serverzilla помогут выбрать DAC и breakout-кабели под конкретные коммутаторы и серверы, рассчитают количество и длины, проверят совместимость. Также поможем с выбором коммутаторов с нужным соотношением портов и поддержкой breakout. Оставьте заявку — разберем вашу схему.
Часто задаваемые вопросы
Чем DAC отличается от обычного кабеля с трансиверами?
В обычной схеме трансивер и кабель — отдельные компоненты. В DAC трансиверы запрессованы прямо в концы кабеля и неотделимы от него. Это снижает стоимость и исключает проблемы совместимости трансивера и кабеля.
Можно ли использовать DAC между разными производителями коммутаторов?
Физически — да. Но часть производителей программно блокирует кабели без своей маркировки в EEPROM. Если в схеме коммутаторы разных брендов или планируется покупка кабелей у третьей стороны — уточняйте совместимость до покупки.
Какой кабель длиной нужен для подключения сервера в той же стойке?
Стандарт для серверов в одной стойке — 1–1,5 метра. Если сервер и коммутатор в верхней и нижней частях высокой стойки 47U — может потребоваться 2 метра. Лучше взять с небольшим запасом: слишком короткий кабель нельзя удлинить, а слишком длинный просто свернуть в петлю.
Что такое 400G→4×100G breakout и где он нужен?
Это разветвление одного 400G-порта QSFP-DD на четыре 100G-порта QSFP28. Применяется в крупных ЦОД на агрегационном уровне, где один 400G-порт заменяет четыре отдельных 100G-соединения. Экономит деньги при масштабировании без замены агрегирующего коммутатора.
Насколько сложно настроить breakout на коммутаторе?
Это стандартная операция в CLI коммутатора — одна или несколько команд в зависимости от платформы. На большинстве современных коммутаторов она занимает несколько минут. Трудозатраты небольшие, но требуют окна обслуживания, если порт уже используется.
