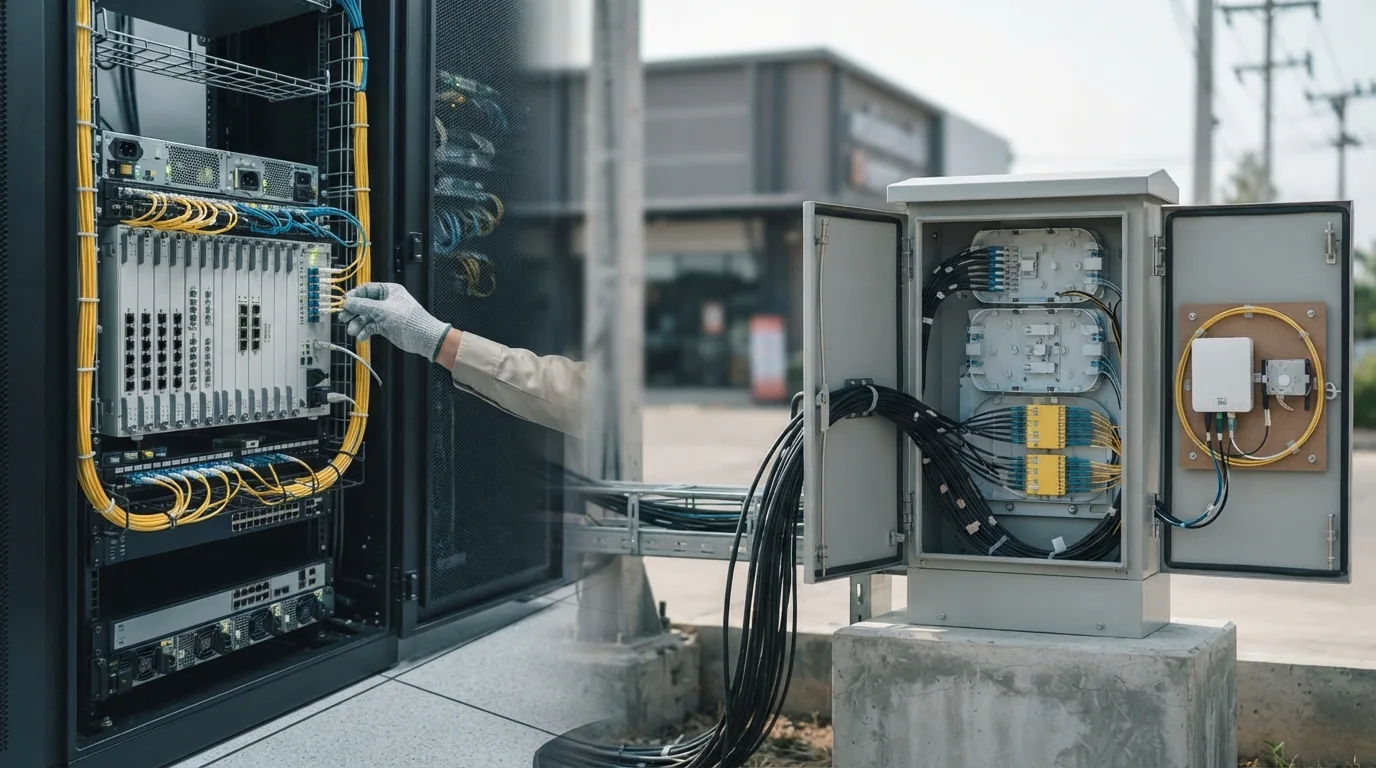

Сеть доступа оператора связи: как она устроена

Для сети на 5000 квартир сначала выбирают доступ по трассам, услугам и бюджету. Оптика, медь и радио имеют разные ограничения. Ошибка проекта требует переделки работающей инфраструктуры. Разберем сеть доступа оператора связи: PON, Ethernet, DSL, FWA и спутник. Скорость интерфейса отделим от общей и гарантированной полосы.

Что такое сеть доступа и ее место в общей архитектуре

Доступ, агрегация и магистраль являются логическими ролями. Они могут совмещаться или размещаться на разных узлах. Здесь важен участок от операторского узла до квартиры или офиса.

Магистраль связывает узлы и регионы. Ее емкость рассчитывают по потокам, без обязательных для всех 100–400 Гбит/с.

Сеть агрегации собирает трафик из районов города в узлы оператора. Коммутаторы и маршрутизаторы среднего уровня объединяют потоки от точек присутствия в единый канал к магистрали.

Сеть доступа, last mile, последний участок от узла оператора до квартиры или офиса, где предоставляется услуга. Здесь идет основная конкуренция за абонента: качество последней мили решает, останется клиент у оператора или уйдет к конкуренту.

Доля доступа в CapEx зависит от застройки, трасс и технологии, без универсальных 60–70%. Сравнивают строительство, CPE, энергию и расширение на выбранный срок.

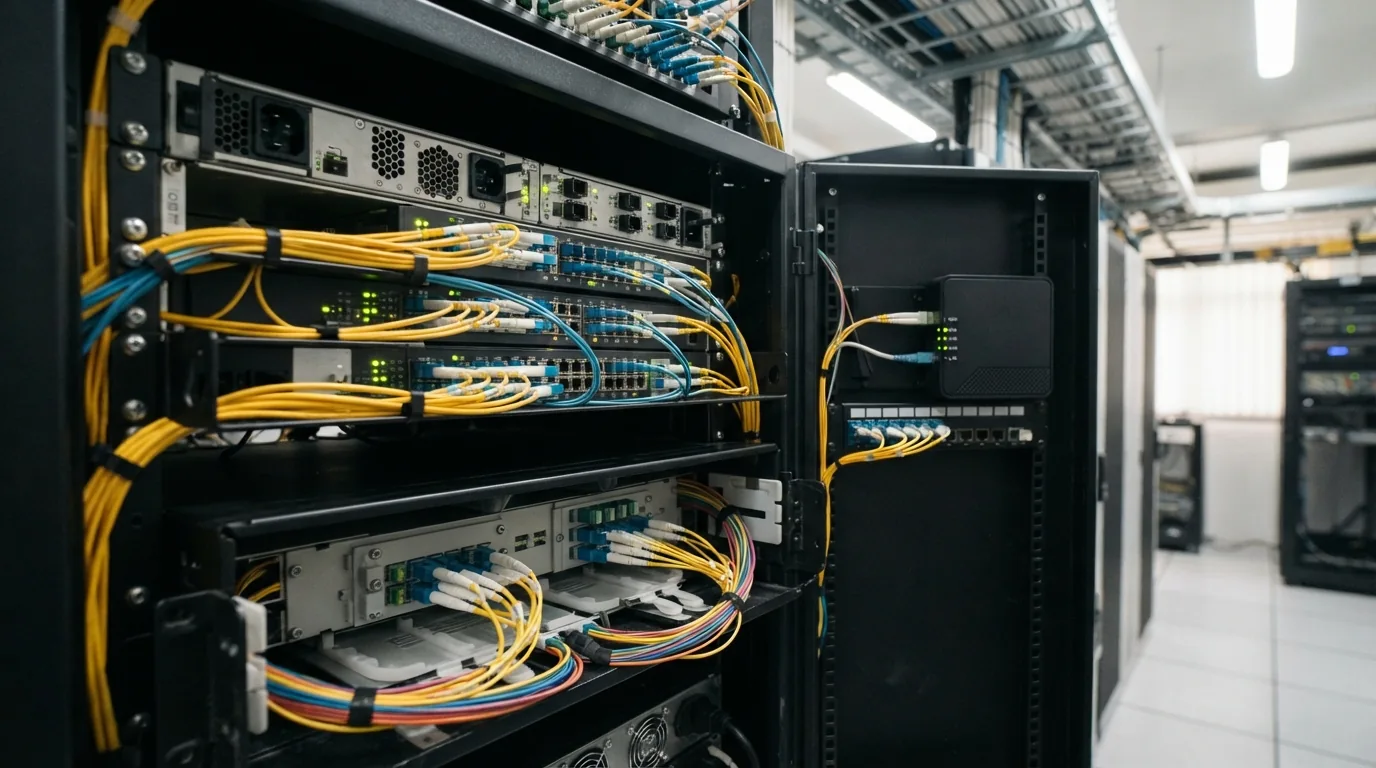

Технологии FTTx: PON и Active Ethernet

Пассивные оптические сети (PON): GPON и XGS-PON

FTTx, Fiber to the x, объединяет схемы волокна до дома, здания и других точек. PON, Passive Optical Network, использует «точка-многоточка». OLT, Optical Line Terminal, связан с ONU, Optical Network Unit, через сплиттер. ONT, Optical Network Terminal, является терминалом клиента. Split 1:32/1:64 выбирают по оптическому бюджету и полосе.

GPON означает Gigabit-capable Passive Optical Network по ITU-T G.984. Типовая линейная скорость ~2,5 Гбит/с вниз и ~1,25 вверх делится между терминалами PON-порта. Полезная полоса меньше из-за расходов, это не выделенные 2,5 Гбит/с каждому.

XGS-PON, 10-Gigabit-capable Symmetric Passive Optical Network по G.9807.1, дает примерно 10 Гбит/с в обе стороны на общий PON-порт. Выбор следующего поколения требует проверки совместимости OLT, оптики и ONT, а не только названия стандарта.

GPON/XGS-PON сравнивают по услугам, split, запасу и TCO. У XGS-PON больше общей полосы. Проверяют одновременную нагрузку и модернизацию оптической сети, не выбирая технологию только по словам «удаленная работа».

Active Ethernet и Metro Ethernet

Active Ethernet дает выделенный порт без пассивного сплиттера. Разъемы и патч-панели остаются. Скорость порта не равна сквозной полосе: учитывают аплинки и договорный CIR, Committed Information Rate. Волокно и порт влияют на монтаж и поддержку.

Metro Ethernet — это связка коммутаторов Ethernet между узлами оператора в городе, обычно с VLAN-сегментацией по абонентам. Архитектура работает и для корпоративных клиентов с каналами 10-100 Гбит/с, и для домовых сетей по схеме: коммутатор в подъезде, коммутатор в узле связи, маршрутизатор в дата-центре.

Active Ethernet применяют для выделенной линии и корпоративных услуг. FTTB с домовым коммутатором может использовать существующие трассы. Выбор проверяют расчетом полосы, питания и обслуживания.

PON, Active Ethernet и FTTB применимы в новых проектах. Называть Ethernet редкостью без данных нельзя. Оптический бюджет, помещения и CIR важнее общего рейтинга.

Медные линии, беспроводной и спутниковый доступ

DSL, Digital Subscriber Line, работает по медной паре. VDSL2 зависит от профиля, длины, кабеля, помех и vectoring. «100 Мбит/с на 500 метрах» не гарантированы. Линию измеряют, срок замены меди для всех регионов не назначают.

FWA, Fixed Wireless Access, использует радиосеть. Скорость зависит от спектра, LTE/5G, CPE, сигнала и загрузки. Проверяют доступность в конкретной территории и час пик. Универсальные 300 Мбит/с и 1 Гбит/с не заменяют обследование.

Спутник выбирают по орбите, покрытию, терминалу и услуге. Геостационарный тракт имеет большую задержку, низкая орбита может ее сократить. «Рассвет-1» БЮРО 1440 запущен 27 июня 2023 года. Испытания, серийная группировка и коммерческий сервис различаются. Скорость и задержку Starlink нельзя переносить на российский проект как гарантию.

Для иных радиотехнологий проверяют доступность оборудования, спектр и поддержку. WiMAX по IEEE 802.16 нельзя автоматически выбирать или отвергать только по году публикации.

Таблица показывает среду и область полосы. Линейная скорость порта, общий сегмент и гарантированный CIR являются разными величинами.

На агрегации проверяют VLAN-таблицы и разделение клиентов. Коммутаторы с поддержкой VLAN требуют политики портов, фильтров и испытаний. Один сервисный VLAN может объединять клиентов при нужной защите.

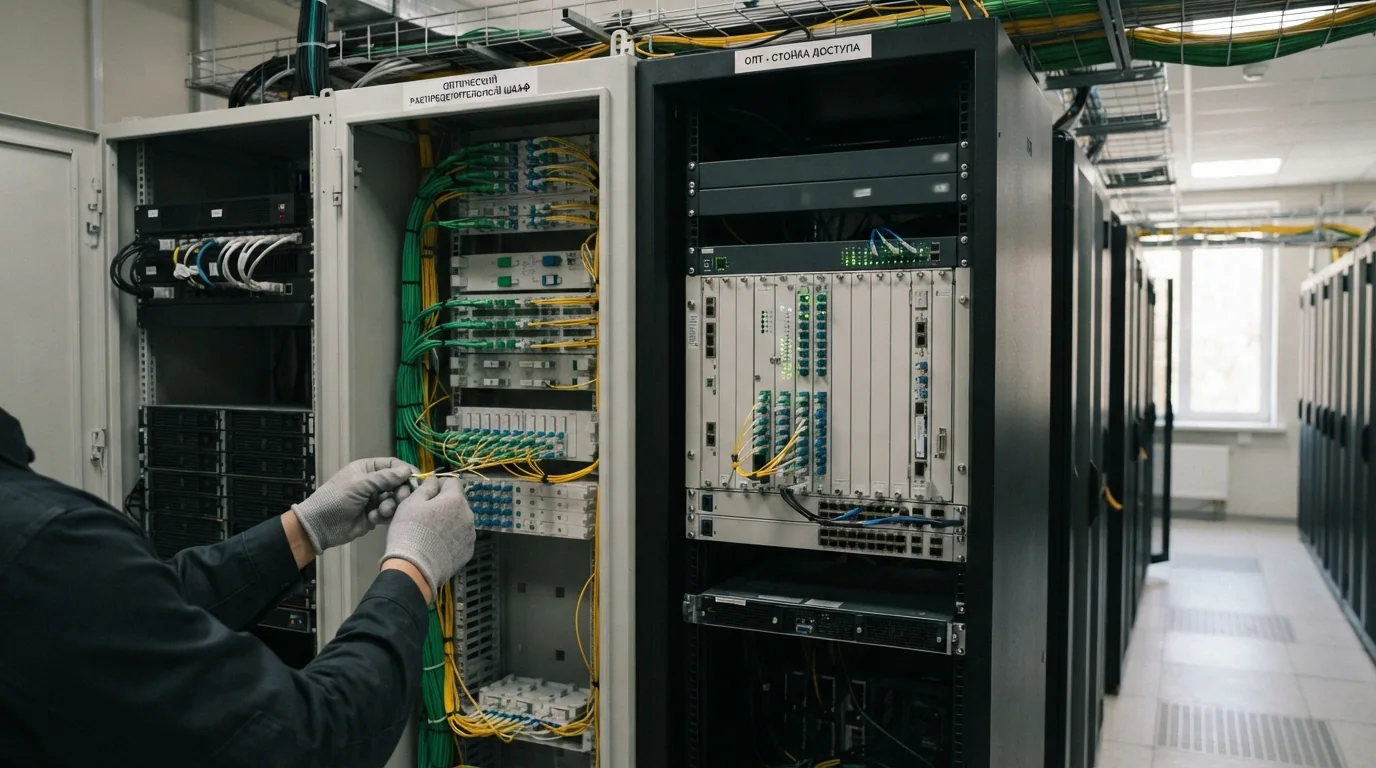

Оборудование для сети доступа

Что нужно на разных уровнях сети

1. Для PON нужен совместимый ONU/ONT, для Active Ethernet — Ethernet-CPE или маршрутизатор с оптикой. Для DSL выбирают модем, FWA — радиотерминал. Wi-Fi не обязателен в каждом ONT. Проверяют модель, ПО и совместимость.
2. MA4000-PX имеет 16 слотов PLC8 по восемь PON-портов: до 128 в такой комплектации. Это не универсальная OLT на 8–16 портов. Модули, split и оптический бюджет определяют емкость. Проверяют аплинки и резерв. Ethernet-доступ выбирают по портам и нагрузке.
3. Агрегация связывает доступ с сервисами. Аплинки и L2/L3-функции рассчитывают по потоку и отказам. MPLS не обязателен в любом узле.
4. Связь с ядром проверяют по емкости, маршрутам и отказам. Магистральную платформу определяет архитектура, не число ONT. Российское происхождение подтверждают документом конкретного изделия.

Типичные ошибки при проектировании сети доступа

На практике проекты сети доступа спотыкаются на одних местах.

1. Расчет PON только по числу терминалов. Условные 64 потока по 25 Мбит/с дают 1,6 Гбит/с без расходов, а не автоматически исчерпывают 2,5 Гбит/с. Проверяют полный профиль услуг, оба направления и пики.
2. Непроверенный оптический бюджет. Потери волокна, сплиттеров, соединений и запас сопоставляют с классом оптики. Цена элемента не заменяет измерение.
3. Нет маркировки и карты волокон. При аварии трудно установить подключение. После монтажа сверяют схему и результаты измерений.
4. Непроверенный отказ OLT. Время восстановления зависит от защиты и резерва. Его испытывают, не обещая одинаковые день-два для всех станций.
5. Неверный уровень DDoS-защиты. Атака может исчерпать аплинк или обработку. Фильтрация у апстрима, очистка и ограничения доступа решают разные риски, локальная ACL не разгружает уже переполненный внешний канал.
6. Экономия на резервировании магистральных uplink-каналов. Один канал в город: при обрыве отваливаются целые районы.
7. Отсутствие мониторинга оптического бюджета. Деградация сигнала остается незамеченной до отказа.
8. Неверный запас сегментации. Обычные VLAN ID равны 1–4094 в L2-домене. Q-in-Q и локальное применение расширяют схему по ограничениям платформы, а не гарантируют миллионы записей.
9. Оборудование разных вендоров без единого плана. При интеграции обнаруживаются несовместимости.
10. Забытая документация. Через три года никто не помнит, какой абонент подключен к какому OLT.

Заключение

Выбор доступа определяется трассами, профилем услуг и стоимостью владения. PON дает общую полосу порта, Active Ethernet выделенную линию с ограничениями аплинков. DSL, FWA и спутник оценивают по конкретной доступности и измерениям. Универсальное доминирование одной технологии не заменяет проект.

До закупки проверьте оптический или радиобюджет, CPE, совместимость, суммарную полосу и восстановление. Зафиксируйте расчет подключений и обновите исполнительную документацию после монтажа. Это делает расширение и диагностику управляемыми.
