Серверная материнская плата определяет предельные параметры будущей конфигурации: сколько процессоров и памяти поддержит сервер, а также сколько карт расширения в нем поместится. От десктопной платы ее отличают не внешний вид, а инженерные ограничения: число слотов DIMM и поддержка регистровой ECC-памяти для длительной работы под нагрузкой. Ошибку на этом этапе апгрейдом почти никогда не устранить: заменить плату в собранном сервере обходится дороже, чем изначально выбрать модель с запасом по слотам и линиям. Serverzilla подбирает платформы под нагрузку заказчиков более 10 лет. Число линий PCIe при этом нужно рассчитывать заранее, поскольку после сборки его нельзя увеличить без смены платформы.
Плата также задает число линий PCIe под дисковые контроллеры и сетевые карты. От ее архитектуры зависят возможности удаленного управления и резервирования, поэтому эти параметры нужно проверить до заказа остальных компонентов.
Чем серверная плата отличается от десктопной
Материнская плата для сервера строится вокруг других задач, чем плата для настольного ПК: она обязана работать в режиме 24/7 месяцами без перезагрузки и обслуживать нагрузку десятков виртуальных машин или тяжелой базы данных одновременно. Первое отличие связано с поддержкой ECC-памяти, которая исправляет однобитные ошибки на лету и снижает риск повреждения данных при длительной работе. Десктопные платы такую память в большинстве случаев не поддерживают вовсе. Чипсет и прошивка серверной платы проходят более длительную валидацию у производителя, чем десктопные модели: сертификация под конкретные процессоры и модули памяти занимает месяцы, а не недели.

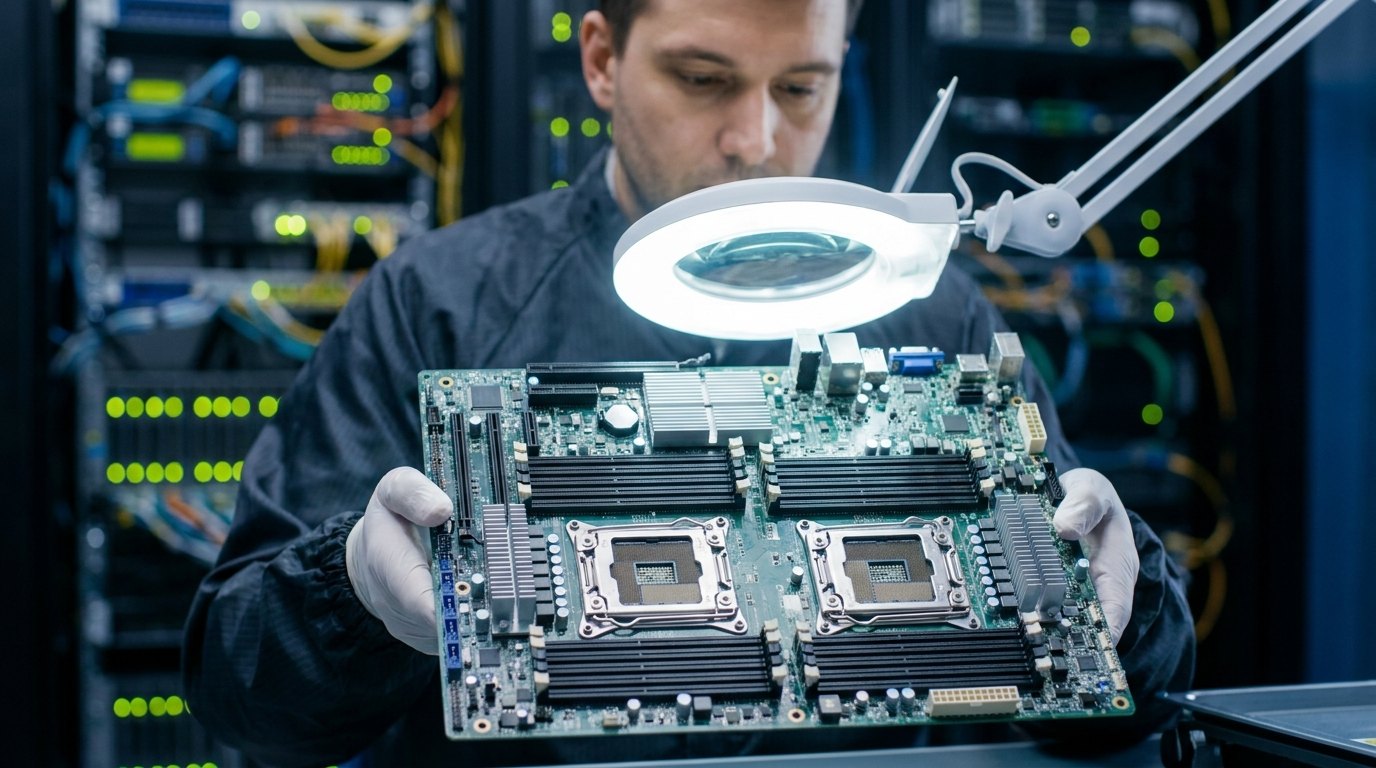

Второе отличие — число процессорных сокетов. Производители выпускают серверные платы в одно- и двухпроцессорном исполнении, тогда как платформы для настольных ПК ограничены одним сокетом. Третье отличие — плотность портов расширения: серверная плата несет линии PCIe для RAID и сетевых контроллеров и разъемы для дублирующих блоков питания. Еще одно отличие связано с контроллером управления BMC, который на десктопных платах обычно отсутствует.
Форм-факторы и число процессорных сокетов
Производители выпускают серверные платы в нескольких форм-факторах, и размер платы напрямую определяет, сколько компонентов на ней поместится. Компактный ATX и увеличенный E-ATX используют в однопроцессорных серверах начального уровня, там достаточно 8–12 слотов DIMM и ограниченного числа PCIe-слотов. Форм-факторы SSI CEB и SSI EEB рассчитаны на двухпроцессорные платформы: увеличенная площадь текстолита нужна под второй сокет, дополнительные слоты памяти и разводку линий PCIe от обоих процессоров.
Число сокетов — второй ключевой параметр выбора. Однопроцессорная плата подходит под задачи с умеренной нагрузкой — файловый сервер или небольшую базу данных. Такой же платы обычно достаточно для терминального сервера на 15–30 рабочих мест. Двухпроцессорная плата нужна там, где требуется суммарное число ядер выше, чем способен дать один процессор, под плотную виртуализацию или тяжелые вычислительные задачи. В специализированных платформах, например под задачи с большим числом GPU, встречаются платы на 4 процессорных сокета, но это уже нишевые серверные конфигурации. В блейд-серверах используют платы нестандартного формата под конкретное шасси производителя — это уже не универсальная плата на замену, а часть закрытой блейд-платформы.
Поддержка оперативной памяти: слоты, тип, объем
Число слотов DIMM на серверной плате варьируется от 8 до 24 в зависимости от форм-фактора и числа сокетов. Топовые двухпроцессорные платформы с максимальной плотностью памяти набирают суммарный объем до 4–6 ТБ. Число каналов памяти на процессор — обычно 8 или 12 в зависимости от поколения платформы, и оно напрямую влияет на пропускную способность подсистемы памяти при работе с крупной базой данных.
Такой объем актуален для серверов баз данных и для серверов виртуализации с десятками одновременно работающих машин.
Тип памяти определяется процессором и чипсетом конкретной платформы. В большинстве двухпроцессорных серверов разъемы DIMM рассчитаны на регистровую ECC-память двух видов — RDIMM и LRDIMM, и смешивать эти типы в одной системе нельзя. RDIMM подходит для большинства конфигураций и дает более высокую частоту работы модуля. LRDIMM применяют там, где нужен максимальный объем памяти на слот при относительно небольшом числе слотов на плате — буферизация сигнала позволяет использовать модули большей емкости без потери стабильности.
Линии PCIe и слоты расширения
Число линий PCIe на серверной плате — от 80 до 160 и более в зависимости от платформы и поколения процессоров. Современные платы поддерживают линии PCIe 4.0 и PCIe 5.0, причем на одной плате часто соседствуют слоты обоих поколений под разные задачи.
Слоты расширения бывают в конфигурации x16 и x8: широкие слоты x16 нужны под видеокарты и GPU-ускорители, слоты x8 под сетевые карты 10/25GbE и дополнительные контроллеры. Часть линий PCIe на плате заранее резервируют под HBA-контроллеры — без этого резерва подключить достаточное число NVMe-накопителей напрямую с платы не получится.
При подборе GPU-серверов под инференс или обучение моделей число доступных линий PCIe часто становится главным ограничением конфигурации, а не мощность самих ускорителей.
Сетевые интерфейсы и встроенное управление (BMC/IPMI)
Серверная плата несет от 2 до 4 встроенных сетевых портов уровня 1GbE или 10GbE — этого достаточно для базового подключения сервера к сети.
Для более высокой пропускной способности на плате часто предусмотрен отдельный OCP-слот под сетевую карту с портами 25GbE или выше, которую можно заменить без разборки всего корпуса.

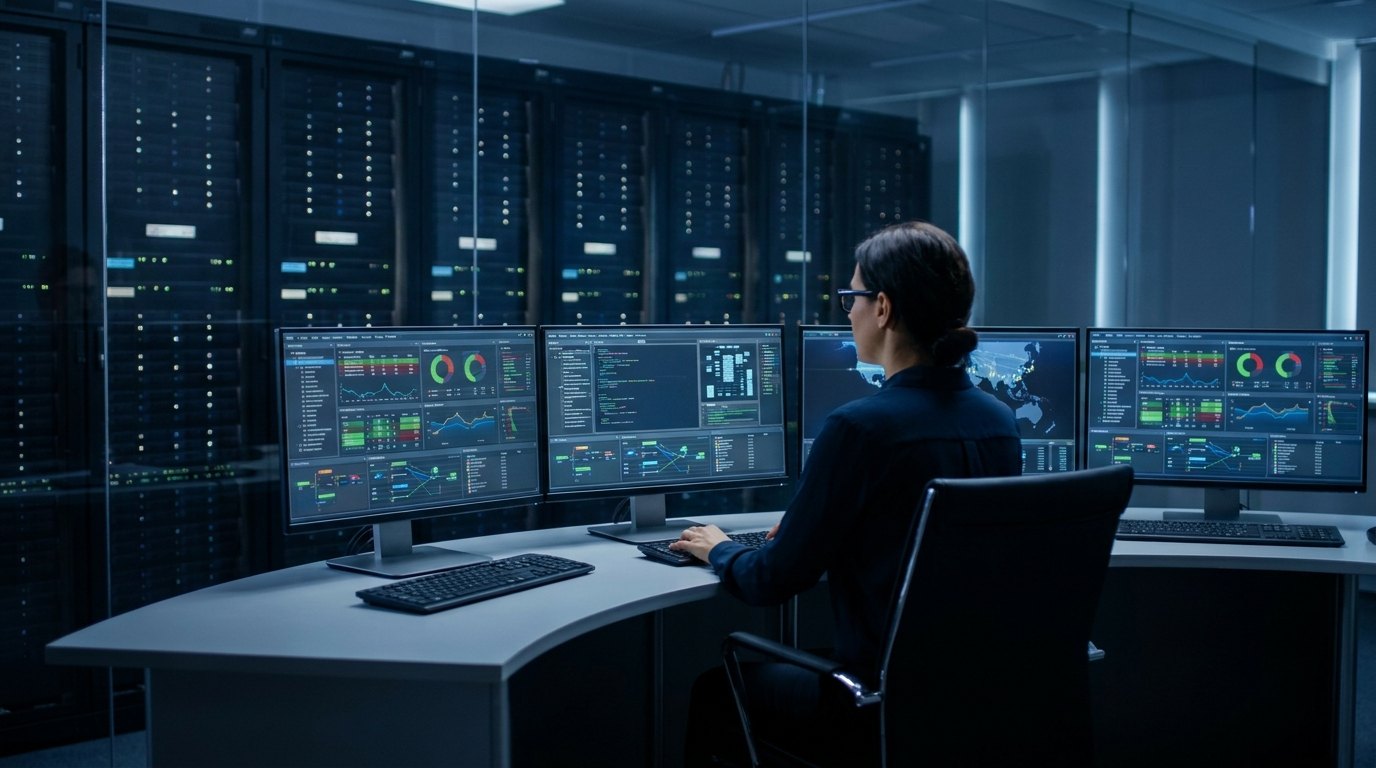

Управление сервером на уровне платы обеспечивает чип BMC с поддержкой протокола IPMI. Через выделенный канал IPMI администратор включает и выключает сервер удаленно, а также следит за температурой и напряжением узлов. Тем же каналом можно переустановить операционную систему через виртуальный привод — даже если сама ОС на сервере не отвечает. Это принципиально другой уровень управления, чем десктопные UEFI-утилиты: BMC работает независимо от состояния основной системы, пока к плате подключено дежурное питание. Веб-консоль IPMI дополнительно показывает журнал событий платы (SEL log) с историей отказов и предупреждений за все время эксплуатации узла, что упрощает диагностику при повторяющихся сбоях.
Поддержка накопителей и RAID
Скоростные накопители NVMe в форматах U.2 и M.2 серверная плата умеет подключать напрямую, без отдельного контроллера, но только в пределах числа линий PCIe, зарезервированных под эти разъемы. Для дисков SATA и SAS плата предоставляет либо встроенный RAID-контроллер начального уровня, либо разъемы под отдельную RAID-карту, если нужна более высокая производительность массива или поддержка дополнительных уровней RAID.
При выборе платы важно заранее посчитать, сколько накопителей потребуется подключить одновременно: число портов NVMe и SAS/SATA на плате фиксировано, и досыпать диски сверх этого лимита без замены платы или добавления HBA-контроллера не получится. Встроенные RAID-контроллеры на плате чаще всего покрывают уровни RAID 0, RAID 1 и RAID 10. Для RAID 5 или RAID 6 с расчетом четности обычно выбирают отдельный аппаратный контроллер с собственной кеш-памятью и защитой ее содержимого при сбое питания.
Резервирование питания и мониторинг платы
На серверной плате распаяны разъемы под дублирующие блоки питания, работающие по схеме с резервированием, если один модуль выходит из строя или отключается для замены, нагрузку принимает второй без остановки сервера. Датчики температуры интегрированы в текстолит платы рядом с разъемами процессора и слотами памяти, а показания передаются в BMC в реальном времени.
Мониторинг на уровне платы позволяет обнаружить перегрев отдельного модуля памяти или процессора раньше, чем это приведет к сбою, и запланировать обслуживание узла в удобное время, а не разбирать инцидент после отказа.
При сравнении спецификаций серверных плат в первую очередь смотрите на число процессорных сокетов и поддерживаемый форм-фактор — эти два параметра задают физические границы конфигурации. Второй блок — объем и тип памяти DIMM, а также число линий PCIe под карты расширения. Проверьте также наличие BMC с поддержкой IPMI: это единственный канал удаленного управления, если сервер стоит не в вашем офисе. В каталоге Serverzilla собрано более 40 000 SKU серверного оборудования, поэтому платформу под нагрузку подбирают из готовых спецификаций, а не покупают заранее с запасом на все случаи.
