Аппаратный RAID-контроллер объединяет накопители в логический том и выполняет операции выбранного уровня RAID собственными средствами. Отказоустойчивость зависит от уровня: RAID 0 не содержит избыточности, а уровни с избыточностью могут сохранять доступность только в пределах допустимых отказов. Набор поддерживаемых уровней и защита кеша влияют на производительность и поведение при отключении питания.
Что такое RAID-контроллер и зачем он нужен

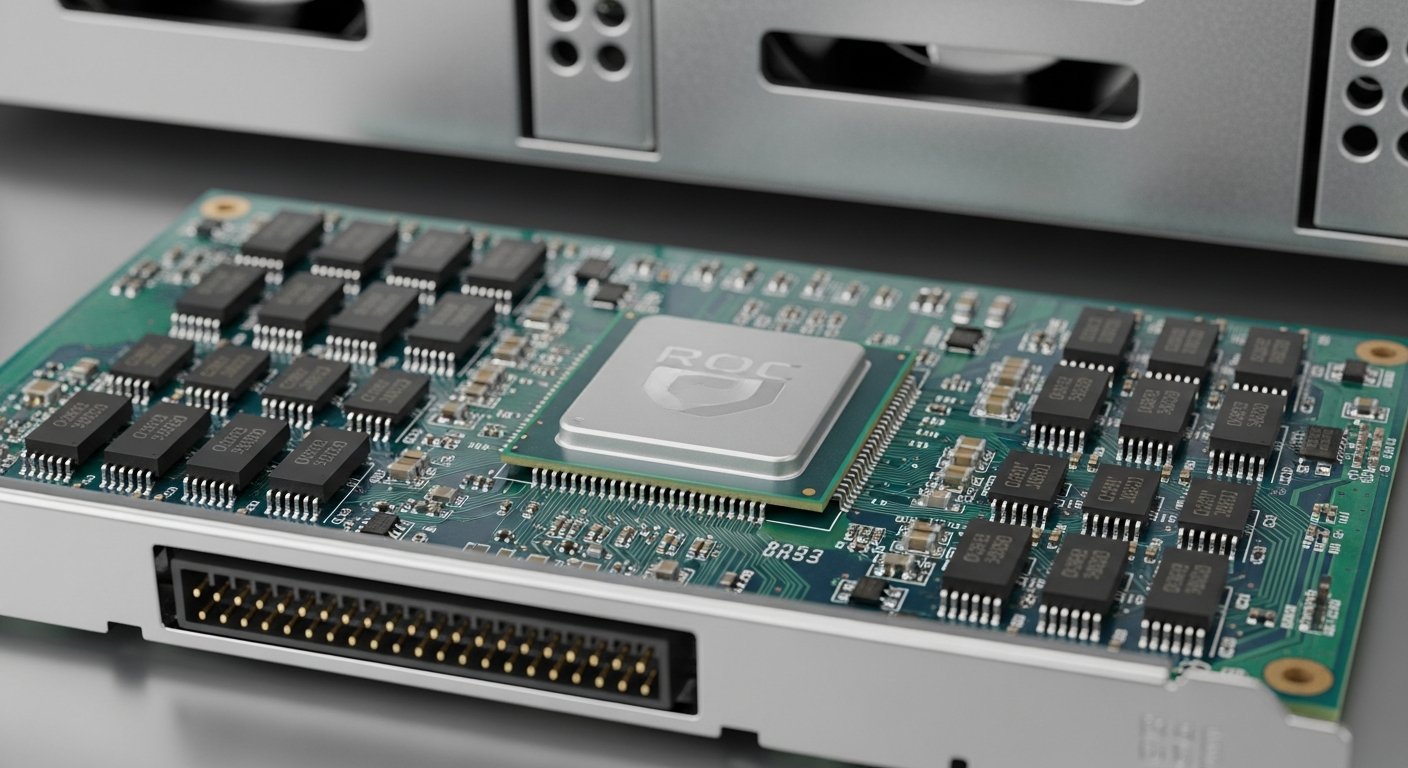

Ядро контроллера — процессор ROC (RAID-on-Chip). Именно он считает XOR-четность и P+Q parity, распределяет блоки по накопителям и обслуживает кеш; за счет этого центральный CPU сервера не тратит такты на арифметику избыточности и остается свободным для прикладной нагрузки. Накопители SAS, SATA или NVMe при этом уходят с прямой видимости ОС: операционная система обращается уже к готовому логическому тому — с заданной избыточностью, полосой и политикой кеша — и оперирует им как единым устройством.
При отказе накопителя результат определяется уровнем RAID, состоянием массива и реализацией хранения, а не только наличием аппаратной платы. Избыточный программный RAID также может продолжать работу без отдельного RAID-контроллера. Аппаратный контроллер выполняет восстановление своими средствами; возможность горячей замены и допустимое число отказов проверяют для выбранного уровня, контроллера и сервера. Вдобавок плата держит кеш на запись и упреждающее чтение — на нагруженной СУБД или файловом хранилище это ощутимо срезает задержки.

Аппаратный и программный RAID: в чем разница

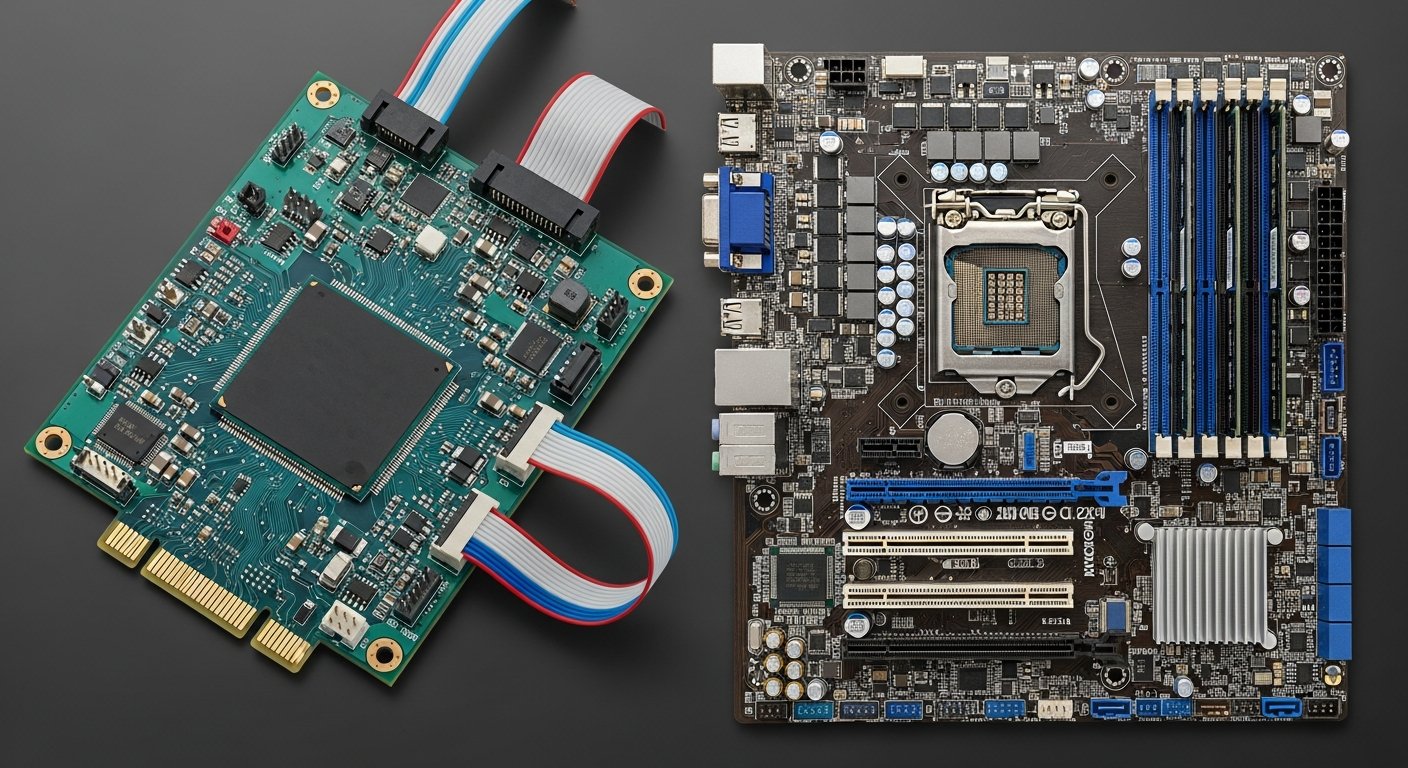

В аппаратной схеме вся логика вынесена на отдельную плату: parity считает ROC, кеш подпирает батарея или суперконденсатор, а сам том существует независимо от операционной системы. Отсюда ровная скорость на запись и корректное поведение при обесточивании — при условии, что защита кеша на месте. Программный вариант обходится без адаптера и живет внутри ОС или файловой системы (MDADM в Linux, встроенные средства гипервизора), но за это платит тактами центрального CPU и лишен аппаратного барьера для кеша.
Отдельный класс — HBA (Host Bus Adapter). Это адаптер без функций RAID: он отдает накопители операционной системе напрямую, в режиме pass-through. HBA уместен там, где том собирает программный слой — прежде всего ZFS (OpenZFS) или MDADM. Связка ZFS плюс HBA закрепилась в хранилищах как рабочий стандарт: она дает снапшоты и кеш чтения ARC в оперативной памяти. На уровне файловой системы ZFS сам ловит тихое повреждение данных (bit rot), так что аппаратная parity здесь избыточна и даже мешает его механизмам. Под такие сценарии Broadcom выпускает линейку HBA 9500/9600 без RAID-логики.

Уровни RAID и когда какой брать
Выбор уровня сводится к тому, сколько накопителей можно потерять без остановки сервиса и какой ценой в скорости и ёмкости. RAID 1 и RAID 10 держат зеркальные копии и подходят для загрузочных томов и баз данных, RAID 5 и RAID 6 экономят ёмкость за счёт чётности и переживают отказ одного или двух дисков, а RAID 50 и 60 масштабируют эти схемы на десятки накопителей. Для дисков большого объёма RAID 5 рискован: ребилд диска на 20 ТБ идёт 20-40 часов, и второй сбой в это окно фатален. Сводка по уровням приведена в таблице.
| Уровень | Отказоустойчивость | Скорость | Когда брать |
|---|---|---|---|
| RAID 0 | Нет | Максимальная | Временные данные, кеш, рендер — где потеря не критична |
| RAID 1 | Отказ 1 диска | Чтение выше, запись как у диска | Загрузочный том, пара дисков под ОС |
| RAID 5 | Отказ 1 диска | Хорошая на чтение | Файловый сервер, до 6-8 дисков средних объемов |
| RAID 6 | Отказ 2 дисков | Ниже RAID 5 на запись | Массивы 8+ дисков большого объема, архивы |
| RAID 10 | Отказ по 1 в каждой паре | Без штрафа на четность, запись близка к полосе половины дисков | Базы данных, 1С, гипервизор с активной записью |
| RAID 50 / 60 | Отказ 1 / 2 на группу | Высокая, масштабируется | Крупные СХД, видеоархив на десятки дисков |

Схемы и расчёт ёмкости для каждого уровня разбирает статья об уровнях RAID 1, 5, 6 и 10.
Ключевые характеристики контроллера
Начинают с двух вещей: какой интерфейс у накопителей и сколько их садится на плату напрямую. Класс Tri-Mode снимает первый вопрос — один разъем принимает и SAS 12G/24G, и SATA, и NVMe, поэтому диски разных типов можно смешивать. Второй вопрос решает индекс порта: 8i, 16i или 24i показывают, сколько накопителей подключается без посредников, а сверх того их наращивают через экспандеры. Скорость обмена с материнской платой определяет хост-интерфейс — PCIe 4.0 на линиях x8 или x16.
Встроенные в материнскую плату контроллеры обычно ограничены по функциям: собственной кэш-памяти у них нет, а набор уровней RAID чаще всего сводится к 0, 1 и 10. Дискретный контроллер ставится отдельной платой в слот PCIe, несёт собственный процессор ROC и защищённый кэш и поддерживает больше накопителей. Для аппаратной реализации RAID 5/6 и политики WriteBack выбирают контроллер, поддерживающий нужные режимы и защиту кеша. Программный RAID — отдельный вариант архитектуры, для которого дискретная RAID-плата не обязательна.
Скорость интерфейса накопителей задаёт потолок для всего массива:
| Интерфейс | Скорость | Типовые накопители |
|---|---|---|
| SATA III | 6 Гбит/с | Ёмкие HDD и недорогие SSD для вторичного хранения |
| SAS-3 (12G) | 12 Гбит/с | Корпоративные HDD и SSD |
| SAS-4 (24G) | 24 Гбит/с | Корпоративные SSD и HDD на контроллерах нового поколения |
| NVMe PCIe 4.0 x4 | ≈ 8 ГБ/с | Высокоскоростные SSD под базы данных |
| NVMe PCIe 5.0 x4 | ≈ 16 ГБ/с | SSD последнего поколения |
Все эти интерфейсы работают на Tri-Mode контроллерах, а SATA-диски подключаются и к обычным SAS-контроллерам.
Второй параметр — кеш и его защита. Объем кеша (обычно 4-8 ГБ DDR4) влияет на скорость записи. Политика записи бывает двух типов. WriteBack подтверждает запись сразу после попадания данных в кеш и ускоряет операции в 2-5 раз на случайной записи мелкими блоками под высокой очередью, но без защиты кеша при отключении питания содержимое теряется. WriteThrough сбрасывает данные сразу на накопители — безопаснее, но медленнее. Политика ReadAhead включает упреждающее чтение для последовательных нагрузок. Именно поэтому WriteBack безопасно включать только при установленном модуле защиты кеша — BBU или FBWC.
BBU и FBWC: защита кеша

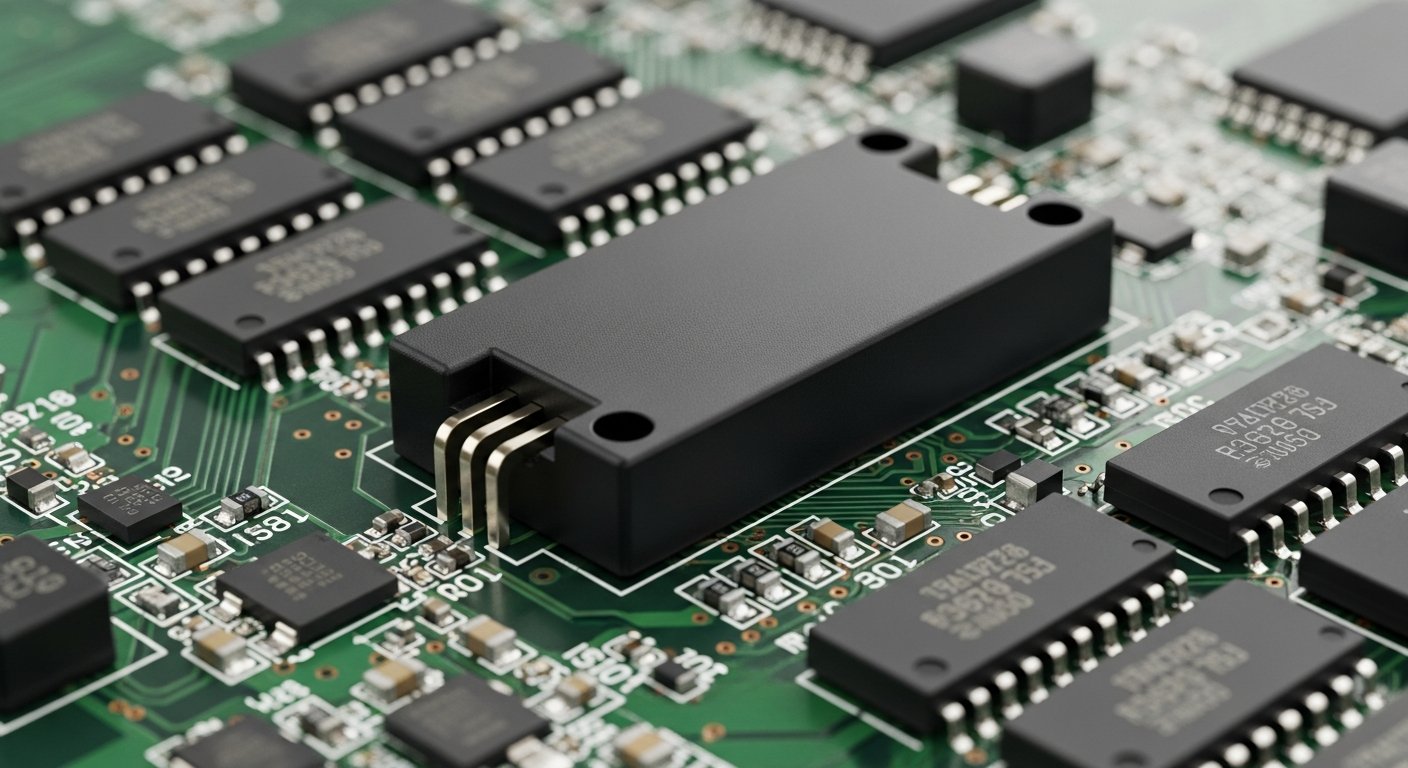

BBU (Battery Backup Unit) — литий-ионная батарея, которая питает модуль кеша при пропадании питания, чтобы данные не потерялись. Ее ресурс — 2-3 года, после чего батарею меняют, иначе контроллер сам переводит массив в WriteThrough. FBWC (Flash-Backed Write Cache) устроен иначе: суперконденсатор удерживает питание ровно на время сброса кеша в энергонезависимую память NAND. У FBWC нет расходуемого ресурса батареи, поэтому в новых линейках он вытесняет классические BBU.

Актуальные линейки контроллеров

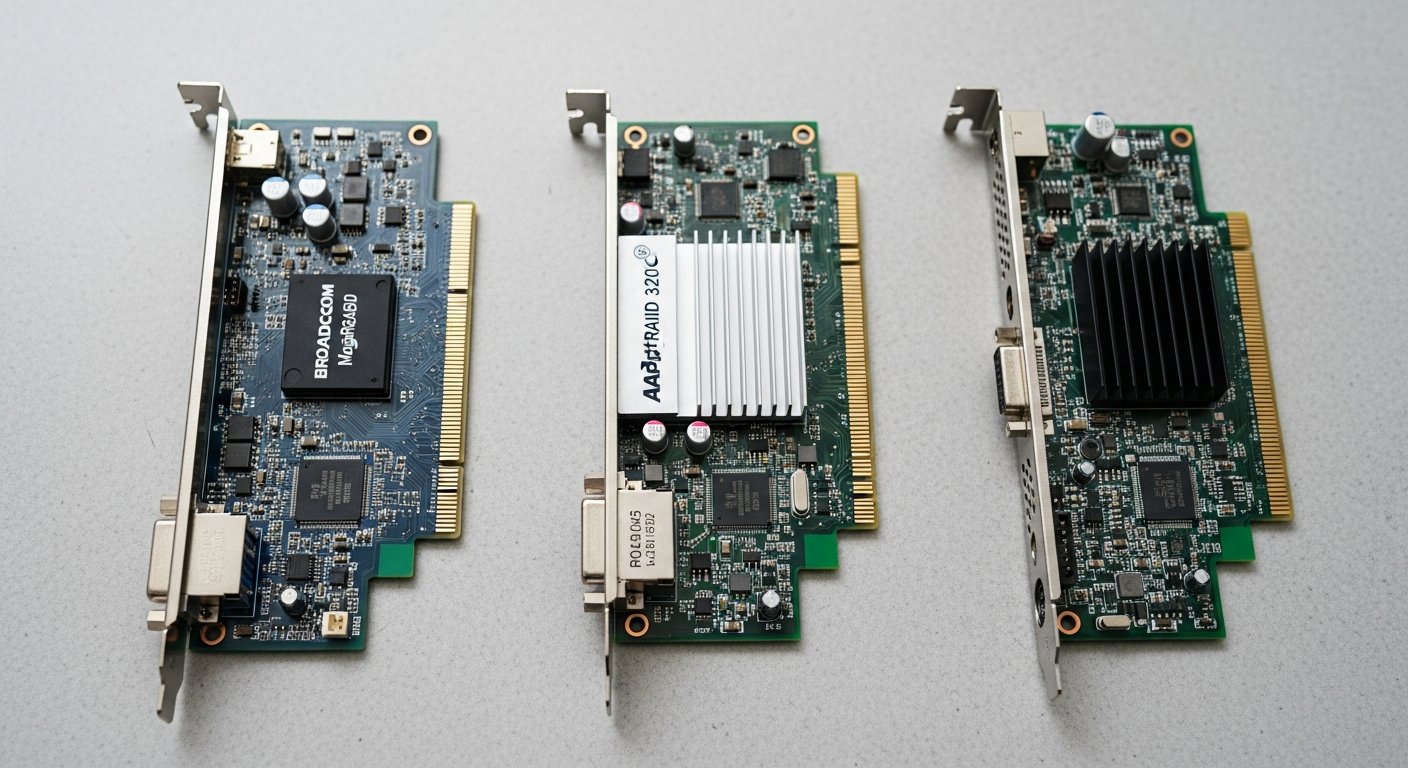

В линейке Broadcom роль рабочей лошадки играет MegaRAID 9560. Процессор внутри зависит от модели: у 9560-8i это SAS3908, у 9560-16i — SAS3916. Обе платы относятся к Tri-Mode, держат SAS 12G, SATA и NVMe на одном разъеме, встают в слот PCIe 4.0 x8, несут до 8 ГБ кеша DDR4 и поддерживают весь ряд уровней RAID 0/1/5/6/10/50/60. Поколением выше стоит MegaRAID 9660 — он рассчитан на 24G SAS и тот же PCIe 4.0. Настраивают эти платы через storcli; прежняя утилита MegaCLI осталась в наследство.
У Adaptec (ныне Microchip) на острие серия SmartRAID 3200 — процессор SmartROC 3200, 24G SAS, PCIe Gen 4, Tri-Mode; кеш здесь подпирает встроенный суперконденсатор с запасом примерно на пять лет, а управление идет через arcconf. У Areca для той же ниши есть серия 1886 на PCIe 4.0. Когда том собирает софт, в дело идут HBA-адаптеры Broadcom 9500 и 9600 — без RAID-логики, под ZFS или MDADM. Само имя LSI, исторического разработчика процессоров ROC, сегодня принадлежит Broadcom, но сохранилось в названиях многих драйверов и утилит.

Подбор контроллера под задачи
Под 1С и базы данных берут RAID 10 на SAS или NVMe и обязательно адаптер с WriteBack и защитой кеша (BBU или FBWC) — синхронная запись транзакций чувствительна к задержкам, а зеркало со страйпом держит и скорость, и отказоустойчивость. Под файловый сервер средней нагрузки подойдет RAID 5 или RAID 6 на плате MegaRAID 9560 — здесь важнее емкость, чем максимальный IOPS. Под видеоархив с постоянной последовательной записью с камер берут RAID 6 или RAID 60 на большом числе накопителей; для готовых решений мы подбираем сервер для видеонаблюдения с учетом глубины архива и числа потоков.
Под гипервизор с активной записью виртуальных машин обычно ставят RAID 10, чтобы не проседать на parity. Под СХД с ZFS логика обратная: нужен не аппаратный адаптер, а HBA в режиме pass-through, чтобы ZFS сам управлял избыточностью, снапшотами и компрессией. Если требуется программный SDS с сертификацией, используют RAIDIX. Мы подбираем серверы и системы хранения данных под конкретный профиль нагрузки, а не по универсальной конфигурации.
Мониторинг и обслуживание
Состояние тома отслеживают штатными утилитами: storcli для плат Broadcom/LSI, arcconf для Adaptec. Через них смотрят статус накопителей и прогресс ребилда. Отдельно контролируют температуру дисков и заряд батареи BBU или суперконденсатора FBWC. Ключевые события — деградация тома после отказа накопителя и запуск цикла ребилда: пока идет восстановление, нагрузка на оставшиеся диски растет, а избыточность на нуле. Батарею BBU меняют по регламенту раз в 2-3 года, не дожидаясь, пока адаптер сам отключит WriteBack. Регулярная проверка логов позволяет заметить предотказное состояние накопителя до его полного выхода из строя. Исходную конфигурацию контроллера тоже стоит сверить с инструкцией «как настроить RAID-массив на сервере».
Российский контекст
Broadcom и Adaptec в реестре Минпромторга отсутствуют, поставки идут через параллельный импорт, поэтому наличие конкретных моделей и сроки нужно уточнять при заказе. При этом такие платы совместимы с российскими серверными платформами на брендовом уровне — Аквариус, YADRO и другие вендоры используют стандартные слоты PCIe. Для сценариев импортозамещение серверов программный слой закрывают отечественным ПО: RAIDIX — российское программно-определяемое хранилище (SDS), входит в реестр отечественного ПО Минцифры и применяется в составе комплексов из реестра Минпромторга. В связке HBA плюс RAIDIX или ZFS часть функций аппаратного контроллера переносится на программный уровень.
Типовые ошибки при выборе
Первая ошибка — включить WriteBack без установленного BBU или FBWC: как показано выше, при отключении питания это грозит потерей кеша и неконсистентным томом. Вторая — собирать RAID 5 на большом числе накопителей объемом 16-20 ТБ: как отмечено выше, из-за долгого ребилда здесь нужен RAID 6. Третья — ставить аппаратный адаптер под ZFS: файловая система рассчитана на прямой доступ к накопителям через HBA, а аппаратная parity мешает ее механизмам защиты. Четвертая — экономить на кеше и защите под нагруженную базу, где как раз важна безопасная быстрая запись.
Как выбрать контроллер: короткий чеклист
Пройдите по пунктам, прежде чем заказывать плату:
- Тип массива: аппаратный RAID (1С, файловый сервер) или HBA под ZFS/MDADM для СХД;
- Интерфейс дисков: SAS, SATA или NVMe, под них выбирают Tri-Mode или обычный контроллер;
- Число портов: 8i, 16i или 24i под количество накопителей;
- Уровень RAID: RAID 10 под БД, RAID 6 под архивы, RAID 1 под загрузочный том;
- Защита кеша: BBU или FBWC обязательны при политике WriteBack;
- Хост-интерфейс: PCIe 4.0 x8 или x16 под пропускную способность нагрузки;
- Кабели: разъёмы контроллера и бэкплейна должны совпадать, у новых плат это обычно SlimSAS (SFF-8654);
- Форм-фактор платы: полнопрофильная карта FHHL или низкопрофильная LP, в зависимости от корпуса;
- Обслуживание: наличие storcli/arcconf и регламент замены BBU.
Если по одному-двум пунктам есть сомнения, лучше согласовать конфигурацию с инженером до покупки — замена контроллера в собранном массиве почти всегда означает переразметку.
Практический кейс
Заказчик из ритейла столкнулся с падением производительности ERP-системы в пиковые периоды. Старая архитектура на SAS SSD и контроллерах предыдущего поколения не справлялась с записью транзакций: задержки росли настолько, что зависали терминалы на складах.
После аудита базу данных перевели на NVMe-накопители в RAID 10 под управлением Tri-Mode контроллеров с PCIe 4.0. Кэш защитили модулями на суперконденсаторах, чтобы незавершённые транзакции не терялись при обесточивании. В результате IOPS выросли в 5 раз, а время формирования отчётов сократилось с нескольких минут до нескольких секунд.
Часто задаваемые вопросы (FAQ)
Что такое RAID-контроллер простыми словами?
Это плата, которая объединяет накопители в логический том, управляет выбранным уровнем RAID и может иметь собственный процессор и защищённый кеш. Если выбран отказоустойчивый уровень и не превышен его допустимый предел отказов, массив может продолжать работу после сбоя диска. RAID 0 такой защиты не даёт.
Что лучше: аппаратный RAID или программный?
Аппаратный RAID дает предсказуемую производительность и защиту кеша, разгружает процессор сервера — он предпочтителен под 1С, базы данных и файловые серверы. Программный RAID (ZFS, MDADM) выигрывает на СХД, где нужны снапшоты и компрессия, и работает на HBA без аппаратной четности.
Какой уровень RAID выбрать под 1С?
Под 1С с активной записью транзакций берут RAID 10 на SAS или NVMe с контроллером, поддерживающим WriteBack и защиту кеша. Он сочетает скорость записи и отказоустойчивость, что важно для базы данных.
Что такое BBU и FBWC?
BBU — литий-ионная батарея, защищающая кеш контроллера при пропадании питания, с ресурсом 2-3 года. FBWC — суперконденсатор плюс NAND-память: кеш сбрасывается в NAND, расходуемого ресурса батареи нет, поэтому FBWC вытесняет BBU в новых линейках.
Нужен ли RAID-контроллер для NVMe?
Для NVMe подходят Tri-Mode контроллеры (MegaRAID 9560/9660), которые работают с NVMe, SAS и SATA через общий разъем. Но многие сценарии с NVMe строят на программном RAID или ZFS через HBA — тут аппаратная плата не обязательна. Выбор аппаратного или программного пути связан с самой нагрузкой; для БД разберите, когда оправдан NVMe RAID 10 под базы данных.
Чем HBA отличается от RAID-контроллера?
HBA отдает накопители операционной системе напрямую, без сборки тома и без расчета parity. RAID-контроллер сам объединяет диски в том и считает parity на процессоре ROC. HBA нужен под ZFS или MDADM, аппаратная плата — под классический массив.
Что лучше: RAID 5 или RAID 6?
RAID 5 переживает отказ одного накопителя и тратит на избыточность одну единицу емкости. RAID 6 держит вылет сразу двух за счет двойной parity. На сборках из 8 и более дисков большого объема выбирают RAID 6 — из-за долгого ребилда защита от второго отказа необходима.
Можно ли собрать RAID 5 из дисков разного объёма?
Технически можно, но массив будет ограничен объёмом самого маленького диска и скоростью самого медленного, а лишняя ёмкость больших дисков останется неиспользованной. Для рабочих систем так делать не рекомендуется: массив собирают из одинаковых накопителей одной модели.
Какой RAID-контроллер купить в России?
Под большинство задач берут Broadcom MegaRAID 9560/9660 или Adaptec SmartRAID 3200; под ZFS — HBA Broadcom 9500/9600. В реестре Минпромторга их нет, поставка идет параллельным импортом, поэтому наличие и сроки уточняют при заказе, а конфигурацию согласуют под нагрузку.
