Как настроить RAID-массив на сервере: пошаговая инструкция

23 марта 2026 г.

Узнайте, как самостоятельно настроить RAID на сервере. Пошаговая инструкция по созданию программных и аппаратных массивов в Windows Server. Экспертная помощь в конфигурации.

Как настроить RAID-массив на сервере: пошаговая инструкция

Надежная дисковая подсистема — это фундамент, на котором держится вся ИТ-инфраструктура компании.

Если он заложен правильно, система выдержит любые нагрузки и сохранит данные при поломке комплектующих.

Прежде чем создать RAID, важно выбрать метод реализации.

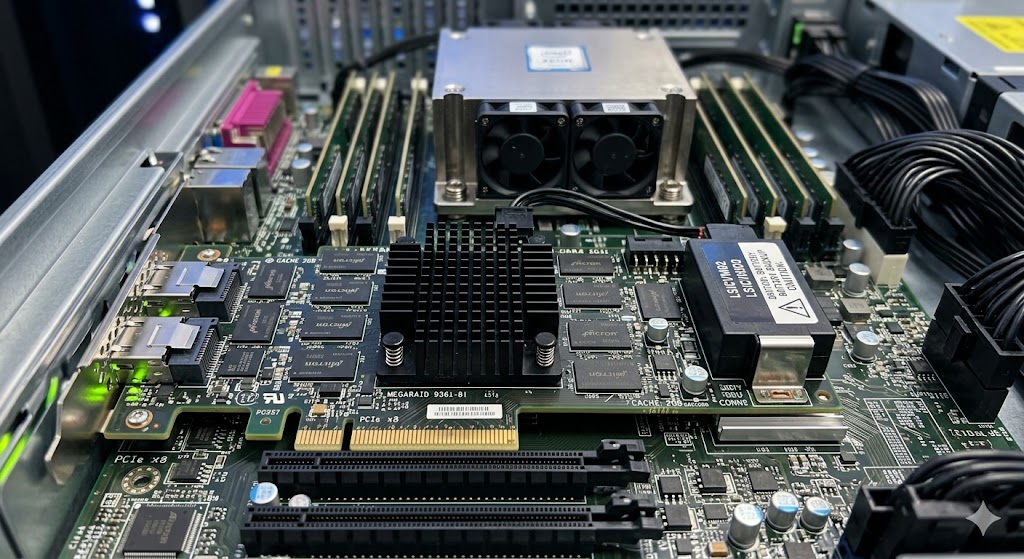

Аппаратное решение опирается на выделенный чип и собственную память: это разгружает центральный процессор и гарантирует молниеносный отклик приложений.

Если же бюджет ограничен, на помощь придет программный RAID, встроенный в функционал операционной системы.

Перед тем как настроить RAID, проверьте совместимость накопителей.

Запрещено смешивать SSD и HDD в одной группе, а если диски отличаются по объему, весь массив подстроится под самого маленького «соседа».

И самое главное: обязательно выполните резервное копирование.

Помните, что любое создание RAID массива — это полная очистка текущей разметки и безвозвратное удаление информации.

Hardware RAID: пошаговый гайд по настройке в BIOS/UEFI

Для работы с профессиональным «железом» нужно зайти в интерфейс контроллера еще до загрузки Windows. Обычно это делается через клавиши Ctrl+R, F2 или специализированное меню в UEFI. Ваша пошаговая инструкция по конфигурированию выглядит так:

  1. Зайдите в меню Configuration Management и выберите пункт Create Virtual Drive.

  2. Отметьте нужный уровень (RAID 1, 5, 10) и укажите физические диски, которые войдут в группу. До создания Virtual Drive определите, какой уровень RAID выбрать: 1, 5, 6 или 10 под ёмкость и допустимые отказы.

  3. Установите Stripe Size: для баз данных лучше всего подойдет размер блока 64 KB, а для хранения крупных файлов — 128-256 KB.

  4. Запустите инициализацию (Initialization). Если вы спешите, выбирайте Fast Initialization — она позволит сразу ставить ОС, пока полная проверка будет идти в фоновом режиме.


Когда настройка массива в BIOS завершена, сервер увидит его как один большой неразмеченный диск. Если ваша цель — быстрая работа учетных систем, то сервер для 1С лучше всего строить именно на аппаратных решениях с включенным кэшированием записи и выделенным диском горячего резерва (Hot Spare). Перед включением кэширования записи проверьте возможности самой платы — RAID-контроллер: как выбрать под задачу.

Настройка RAID в BIOS разных серверов: Dell, HPE, Lenovo, Supermicro

Общий пошаговый гайд выше универсален, но на практике вход в меню контроллера у каждого вендора устроен по-своему, и время на настройку теряется именно из-за незнания горячих клавиш.

В UEFI-режиме массив почти всегда собирается через раздел Device Settings — это HII-меню самого контроллера, встроенное в прошивку платформы.

В legacy-режиме (CSM) работает классический OptionROM, который вызывается горячей клавишей прямо во время POST, пока на экране висит логотип производителя. Разница только в том, как вендор называет и открывает эти разделы, поэтому ниже дана конкретика по каждой платформе, чтобы вы не гадали, куда нажимать.

Dell PowerEdge (контроллеры PERC). Настройку удобнее вести через Lifecycle Controller: при загрузке нажмите F10, дождитесь загрузки среды и перейдите в раздел управления хранилищем Hardware Configuration. Для прямого доступа зайдите в UEFI по F2, откройте System BIOS, затем Device Settings и выберите RAID-контроллер PERC в его HII-интерфейсе. В legacy-режиме сработает старое сочетание Ctrl+R сразу после инициализации контроллера. Внутри перейдите в Configuration Management, запустите Create Virtual Disk, задайте уровень RAID и отметьте физические диски. Всё то же самое делается удалённо через iDRAC: консоль Virtual Console пробрасывает экран сервера до старта операционной системы, а мастер Storage доступен прямо в веб-панели.

HPE ProLiant (Smart Array, на новых поколениях контроллеры MegaRAID). Основной путь здесь Intelligent Provisioning по клавише F10: встроенный мастер проведёт через создание тома в понятной графике и заодно предложит поставить ОС. Кто предпочитает низкоуровневый доступ, жмёт F9 и открывает System Utilities, а в них Smart Storage Administrator (SSA), где массив собирается вручную с точным контролем параметров. Удалённое управление берёт на себя iLO с функцией виртуальной консоли и удалённого носителя.

Lenovo ThinkSystem. Здесь всё сведено в XClarity Provisioning Manager: при POST нажмите F1 и найдите пункт RAID Setup в разделе конфигурации хранилища. Мастер создаст виртуальный диск без выхода в отдельный OptionROM и сразу покажет состояние накопителей. Через сеть тем же занимается XClarity Controller (XCC), функциональный аналог iDRAC и iLO у Lenovo, с полноценной удалённой консолью.

Supermicro. Платформы комплектуются контроллерами Broadcom и LSI MegaRAID, поэтому в legacy вызывается привычное меню WebBIOS по Ctrl+R, а в UEFI открывается раздел HII в Device Settings с той же логикой. Удалённая настройка идёт через IPMI: KVM-over-LAN показывает POST-экран и позволяет собрать массив прямо с рабочего места администратора, не подходя к стойке.

Российские серверы (Аквариус, Yadro, Rikor). Чаще всего они несут внутри те же Broadcom и LSI MegaRAID либо Adaptec, так что интерфейс почти не отличается от классического MegaRAID HII, и знакомая логика Create Virtual Drive сохраняется без сюрпризов. Управление по сети реализовано через встроенный BMC или IPMI, что заметно ускоряет развёртывание целого парка машин. Грамотный подбор серверного оборудования под конкретную нагрузку экономит часы на этапе первичной настройки и снимает риск несовместимости дисков с контроллером.

Отдельно держите в голове режим загрузки — это ключевой момент. Если контроллер сконфигурирован в UEFI, то и операционную систему ставьте в UEFI с разметкой GPT; при смешении режимов сервер попросту не увидит загрузочный том, а это одна из самых частых ошибок при первом запуске. Проверьте в BIOS, что параметр Boot Mode совпадает с тем режимом, в котором создавался массив, и отключите лишний CSM, если система работает в чистом UEFI. Подобрать совместимое серверное оборудование и контроллеры под ваши задачи помогут наши инженеры.

Вендор / серверКонтроллерУтилита настройкиВход / клавишаУдалённо
Dell PowerEdgePERCLifecycle Controller / HII / Ctrl+RF2 (UEFI) / Ctrl+RiDRAC
HPE ProLiantSmart ArrayIntelligent Provisioning / SSAF10 / F9iLO
Lenovo ThinkSystemThinkSystem RAIDXClarity Provisioning ManagerF1XCC
SupermicroBroadcom MegaRAIDMegaRAID (Ctrl+R) / HIICtrl+R / UEFIIPMI
Аквариус / Yadro / RikorBroadcom/LSI, AdaptecMegaRAID HIIUEFI / Ctrl+RBMC/IPMI

Программный RAID: настраиваем массив в Windows за 5 минут

В небольших компаниях часто используют возможности самой ОС, чтобы не тратиться на дорогие платы расширения. В среде Windows Server этот процесс сосредоточен в оснастке «Управление дисками». Чтобы настроить RAID массив программно, вам нужно преобразовать диски в динамические, после чего система предложит создать зеркальный (RAID 1) или чередующийся (RAID 0) том.

Главный плюс такого подхода — универсальность: вы не привязаны к конкретной модели «железа». Однако настройка массива в Windows забирает часть мощности CPU на вычисления. Тем не менее, создание RAID для системного раздела — разумный ход. Зеркалирование загрузочного тома в Windows Server гарантирует, что работа не встанет даже при отказе одного из накопителей, что жизненно важно для офисного сервера.

Сравнительная таблица способов настройки

Параметр сравненияАппаратный контроллерПрограммный (Windows Server)
ПроизводительностьМаксимальная (свой кэш и процессор)Нагружает центральный CPU
БезопасностьВысокая (защита кэша при сбое питания)Средняя (зависит от «здоровья» ОС)
Замена дисковПоддержка Hot Spare и Hot SwapЧасто требует перезагрузки
БюджетТребует отдельной покупки картыВключено в стоимость лицензии ОС

Программный RAID в Linux (mdadm)

В Linux программный RAID собирают утилитой mdadm, которая входит в репозитории всех основных дистрибутивов. Массив создается одной командой, в ней указываются имя устройства, уровень RAID, число дисков и сами диски. Зеркало RAID 1 из двух дисков:

mdadm --create /dev/md0 --level=1 --raid-devices=2 /dev/sdb /dev/sdc

RAID 10 из четырех дисков:

mdadm --create /dev/md0 --level=10 --raid-devices=4 /dev/sdb /dev/sdc /dev/sdd /dev/sde

Сразу после создания массив начинает синхронизацию, но им уже можно пользоваться: создать файловую систему и смонтировать том. Ход синхронизации и состояние всех массивов показывает команда:

cat /proc/mdstat

Подробные сведения о конкретном массиве дает команда:

mdadm --detail /dev/md0

Чтобы массив собирался после перезагрузки под тем же именем, его конфигурацию сохраняют в mdadm.conf. В Debian и Ubuntu файл лежит в /etc/mdadm/mdadm.conf, в RHEL-совместимых системах в /etc/mdadm.conf. Строку с описанием массива выводит команда:

mdadm --detail --scan

После записи конфигурации обновляют initramfs. В Debian и Ubuntu:

update-initramfs -u

В RHEL-совместимых системах:

dracut -f

Программный массив, как и аппаратный, нужно контролировать: mdadm умеет отправлять уведомления об отказе диска в режиме мониторинга. Остальные способы контроля собраны в инструкции о том, как проверить диски и статус RAID без остановки сервера.

Как изменить или пересобрать массив без потери данных

Контроллеры MegaRAID и Dell PERC умеют менять конфигурацию существующего массива без удаления данных. Для этого есть две операции. Миграция уровня RAID (RAID Level Migration, RLM) переводит том на другой уровень, например из RAID 1 в RAID 5 с добавлением диска. Расширение емкости (Online Capacity Expansion, OCE) добавляет в массив новые диски того же типа. Обе операции запускаются из утилиты управления контроллером (storcli, perccli) или из OpenManage, идут в фоне и занимают часы, пока дисковая подсистема работает медленнее. В HII-меню набор операций зависит от модели: например, у Dell PERC 10 и 11 расширение массива в HII и iDRAC недоступно, его выполняют через perccli. Набор допустимых направлений миграции зависит от модели контроллера и указан в его руководстве. После OCE раздел и файловую систему расширяют средствами ОС.

Конфигурация массива хранится не только в контроллере, но и в служебной области на самих дисках. Поэтому после замены контроллера или переноса дисков в другой сервер той же линейки массив обнаруживается как чужая конфигурация (Foreign Configuration). Команда Import Foreign Configuration восстанавливает тома вместе с данными.

Данные уничтожают следующие действия:

Clear Configuration и удаление виртуального диска;

Clear Foreign Configuration вместо импорта;

Полная или быстрая инициализация тома;

Создание нового массива на дисках, где уже есть данные.

Перед любой операцией с массивом сделайте полную резервную копию и проверьте ее восстановлением. Затем убедитесь, что все диски в статусе Optimal, без ошибок носителя и предупреждений SMART, а модуль защиты кэша исправен. Отказ еще одного диска во время миграции или сбой питания без защиты кэша могут привести к потере тома.

Как выжать максимум из RAID и не потерять данные при сбое

Просто объединить диски в группу недостаточно — систему нужно тонко «докрутить». Активация кэширования на запись (Write-Back) значительно ускоряет работу, но делайте это только при наличии модуля защиты питания (BBU или суперконденсатора). Без него любая авария в электросети может «рассыпать» логическую структуру тома. Также современная интеграция серверного оборудования обязательно включает в себя обновление прошивок (Firmware) для исправления багов в микрокоде контроллера.

Не забывайте про автоматизацию контроля. Настройте уведомления через почту или SNMP, чтобы узнать о поломке диска до того, как выйдет из строя второй. RAID массивы обеспечивают доступность, но никогда не заменяют полноценный бэкап. Если вы сомневаетесь, какая архитектура подойдет вашему бизнесу, профессиональный аудит ИТ поможет найти слабые звенья и устранить их до возникновения инцидента.

Боитесь совершить ошибку при настройке RAID и потерять важные данные? Оставьте заявку, и наши инженеры дистанционно или с выездом настроят ваш сервер, обеспечат максимальную скорость работы дисков и настроят систему мониторинга для защиты от сбоев.

Часто задаваемые вопросы (FAQ)

Можно ли расширить RAID без остановки работы офиса?

Технология Online Capacity Expansion позволяет добавить диски в массив на лету. Это штатная функция аппаратных контроллеров, но сам процесс может занять много времени, в течение которого скорость работы дисковой подсистемы будет снижена.

Можно ли настроить RAID на сервере удаленно?

Да, современные консоли управления (iDRAC, iLO, IPMI) дают полный доступ к интерфейсу контроллера еще до загрузки ОС. Это позволяет настроить RAID из любой точки мира, даже если сервер находится в другом городе.

Что делать, если после настройки RAID Windows не видит диск?

Скорее всего, системе нужен драйвер контроллера. Загрузите его с сайта производителя и укажите путь при установке Windows или добавьте через диспетчер устройств. Часто без этого шага создание RAID кажется неудачным, хотя массив исправен.

Как размер блока (Stripe Size) влияет на скорость базы данных?

Для SQL-серверов лучше создать RAID с блоком 64 KB. Это обеспечит идеальную совместимость со структурой страниц данных и значительно ускорит выполнение тяжелых аналитических запросов.
