SFP, SFP+, SFP28 и QSFP - это не просто разные аббревиатуры, а отдельные стандарты со своими скоростями, механическими размерами и логикой применения.
Сетевой инженер, который закажет SFP+ вместо SFP, физически вставит модуль в слот, но линк не поднимется, потому что порт не поддерживает 10G-сигналинг. Именно поэтому выбор форм-фактора начинается не с каталога, а со спецификации оборудования.
Что такое SFP и зачем существуют разные форм-факторы
SFP (Small Form-factor Pluggable) - стандартизированный сменный модуль для подключения волокна или меди к сетевому порту коммутатора, маршрутизатора или сетевой карты сервера. Через единый слот можно ставить медь, многомодовую или одномодовую оптику, менять дистанции, не меняя сам порт.
Этим SFP и выиграл: оборудование не переделывается под каждый тип среды, достаточно поменять модуль. Семейство росло по мере роста скоростей, каждый шаг добавлял скорость, не меняя принципа подключения:
- SFP - 1G: офисный аплинк, подключение периметра;
- SFP+ - 10G: серверный периметр малого и среднего бизнеса;
- SFP28 - 25G: современный сервер, текущий стандарт ЦОД;
- QSFP+ - 40G (4×10G): агрегация серверов на SFP+;
- QSFP28 - 100G (4×25G): магистраль ЦОД, подключение СХД;
- QSFP-DD, SFP56/SFP112 - 200/400G: следующее поколение высокоплотных фабрик.

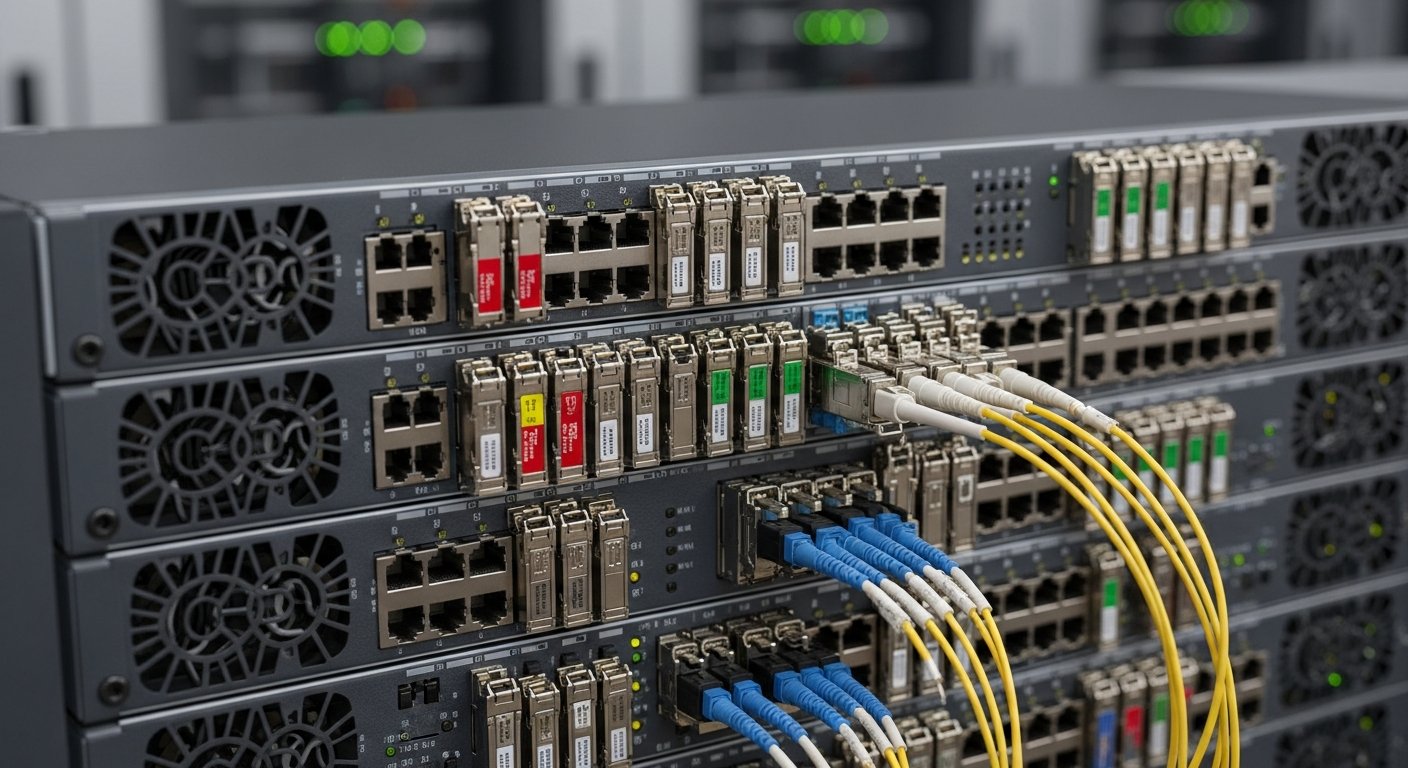

Именно поэтому в современной серверной сети уживаются разные форм-факторы: SFP, SFP+, SFP28, QSFP+ и QSFP28 стоят в одной стойке, но каждый закрывает свою роль. Задача при подборе - понять, какую роль закрывает конкретный порт.
Где какой форм-фактор уместен
SFP и SFP+: 1–10G в офисе и младшем сегменте

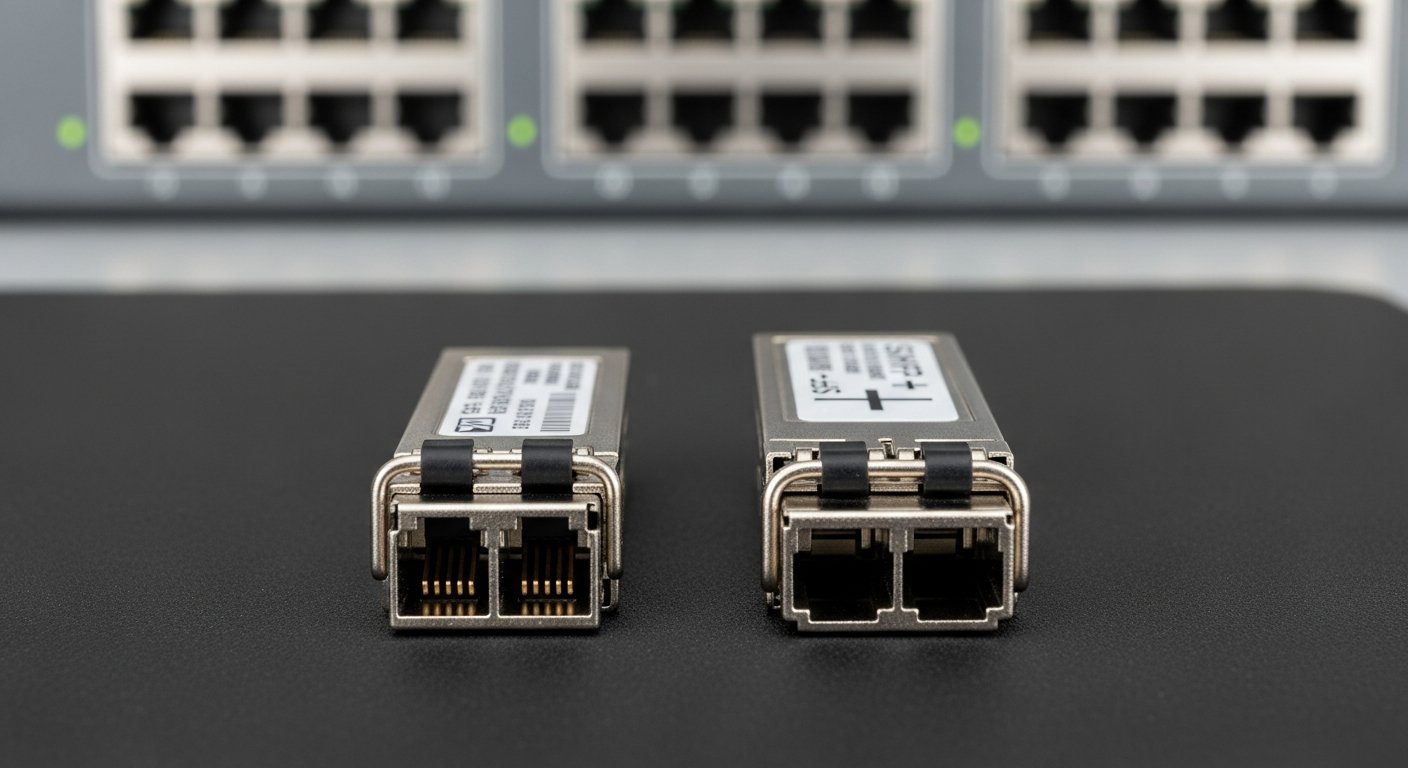

Уровень офисных коммутаторов и аплинков 1–10G: серверы младшего класса, оборудование операторского доступа, подключение СХД начального уровня к периметру. Разница SFP и SFP+ лежит не только в скорости: SFP+ требует 10GBASE-совместимый порт, в обычный SFP-слот он механически войдёт, но линк не поднимется, потому что порт не поддерживает 10G-сигналинг.
Это именно тот сценарий, когда кабель вставлен, а интерфейс висит Down. SFP+ - рабочая лошадка для офисного и серверного периметра: цена модуля невысока, оборудование с 10G-портами распространено, а 10G на сервер покрывает большинство задач в сегменте малого и среднего бизнеса. Предел применения - момент, когда трафик упирается в 10G на порт и коммутатор становится узким местом: тогда вопрос уже не в замене трансивера, а в замене коммутатора.
SFP28 и QSFP28: 25G к серверу и 100G в магистрали
SFP28 - текущий стандарт de facto для подключения сервера в современной серверной сети: 25G на порт, обратная совместимость с SFP+. Инженеры ценят обратную совместимость: тот же физический слот и кабельная инфраструктура, только сетевая карта и коммутатор должны поддерживать 25G.

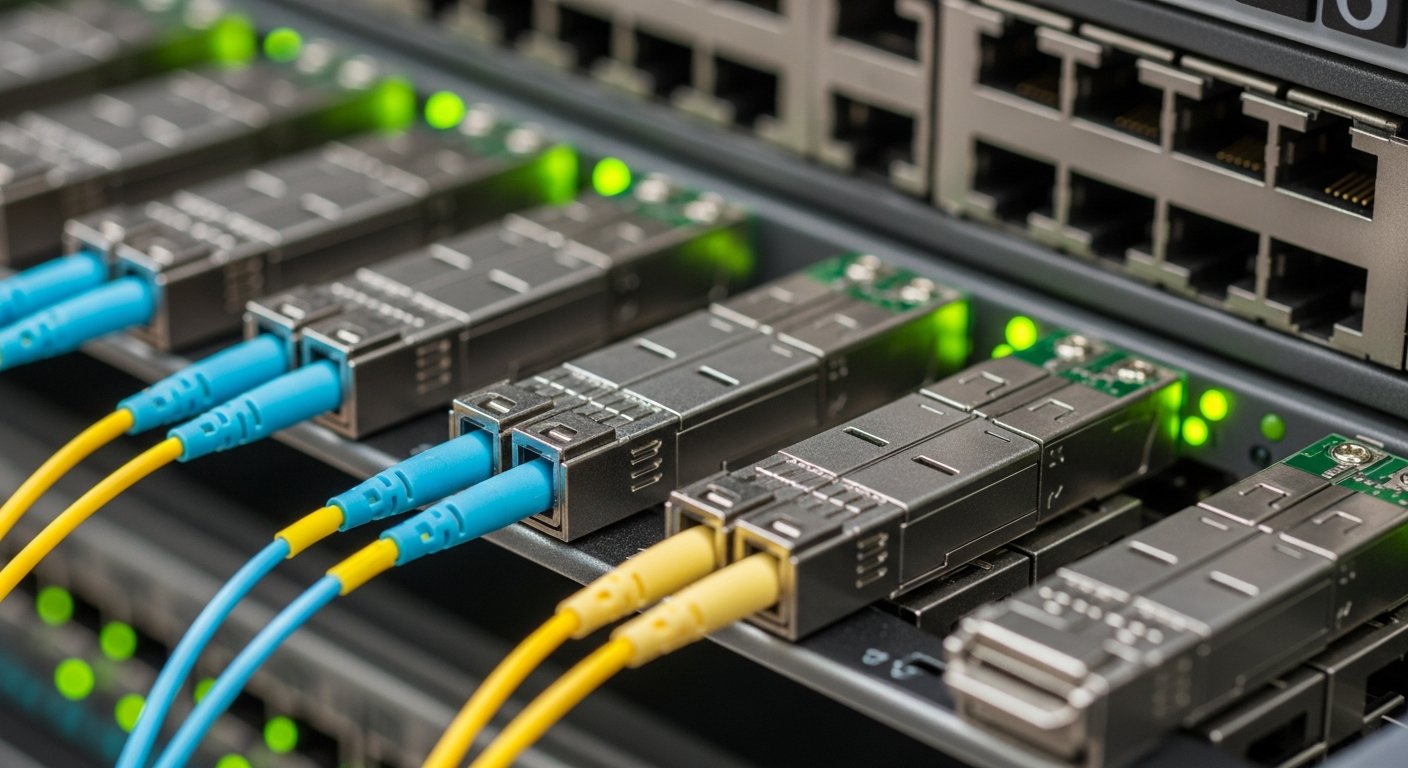

QSFP28 закрывает 100G в магистрали ЦОД и для подключения СХД и узлов гиперконвергентной инфраструктуры. Агрегация через breakout-кабели: один порт QSFP28 на коммутаторе раздаётся в четыре линка SFP28 к серверам. Это экономит порты агрегации - вместо четырёх 25G-портов на коммутаторе используется один 100G-порт QSFP28.
Выбор QSFP+ или QSFP28 - это выбор между 40G (4×10G) и 100G (4×25G). QSFP+ оправдан там, где уже стоят серверы на SFP+ и горизонта апгрейда сетевых карт в ближайшие 2–3 года нет: нет смысла переходить на 100G в магистрали, если серверы всё равно отдают 10G. QSFP28 - стандарт для новых стоек с серверами на SFP28.
Выбор форм-фактора идёт не от трансивера, а от роли порта в сети и горизонта апгрейда на 3–5 лет. Покупать старший форм-фактор с запасом по скорости оправдано только при условии совместимости с уже стоящим железом, иначе модуль не заведётся в младшем порту, и партия трансиверов ляжет на склад.
Сводная таблица форм-факторов по роли порта:
На что смотреть при выборе трансивера
Параметры выбора оптического трансивера для сервера выстраиваются в последовательность шагов.
Первый - скорость порта: 1G, 10G, 25G, 40G, 100G. Её задаёт тип порта на коммутаторе и сетевой карте сервера, не наоборот. Трансивер не поднимает порт выше его физической скорости.
Второй - дистанция и тип волокна. SR (short reach) работает на multimode OM3/OM4 до 300–400 м: подходит для внутристоечных и межстоечных линков внутри одного здания. LR (long reach) работает на singlemode OS2 до 10 км: для связи между этажами, корпусами или зданиями на одной площадке. ER и ZR - расширенные дистанции до 40–80 км: используются на соединениях между площадками через собственное или арендованное волокно.
Третий - длина волны: 850 нм для multimode, 1310/1550 нм для singlemode. На обоих концах линка волна должна совпадать, иначе сигнал не детектируется.
Четвёртый - мощность лазера и бюджет потерь. Критично на длинных линках и при наличии сварных кроссов: суммарные потери на сварках, коннекторах и самом волокне не должны превышать бюджет конкретного модуля.

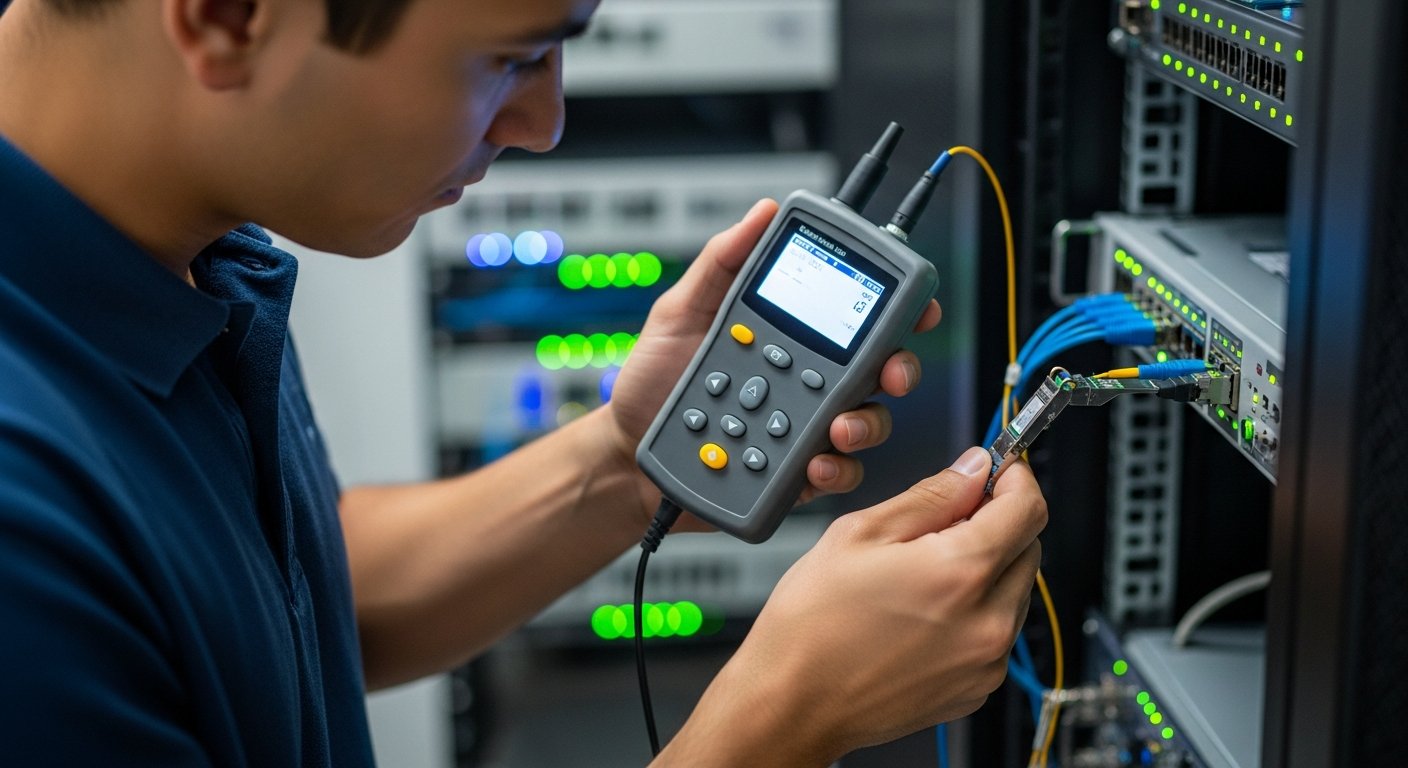

Пятый - наличие DDM/DOM (Digital Diagnostic Monitoring). Это встроенный мониторинг мощности, температуры и токов модуля, который читается из консоли коммутатора. Без DDM инженер техподдержки видит только состояние линка - Up или Down и не может диагностировать деградацию оптики без внешних измерений.
Шестой - совместимость с вендором коммутатора. Брендированные модули часто не работают в стороннем железе из-за проверки вендор-кода при старте. Часть производителей коммутаторов жёстко блокирует несовместимые трансиверы, часть выдаёт предупреждение в лог, но пропускает. Уточнять этот момент нужно до закупки, а не после.
Оптический трансивер для сервера выбирается не по красивой цифре скорости, а по совокупности параметров порта, волокна и вендорской совместимости. Каталог оптических трансиверов с фильтрами по скорости, типу оптики и вендорской совместимости позволяет сузить выбор до нужных позиций. На коротких внутристоечных линках до 7 м DAC-кабели для серверного оборудования дешевле закрывают дистанцию без расхода оптики.
Стоимость и совместимость

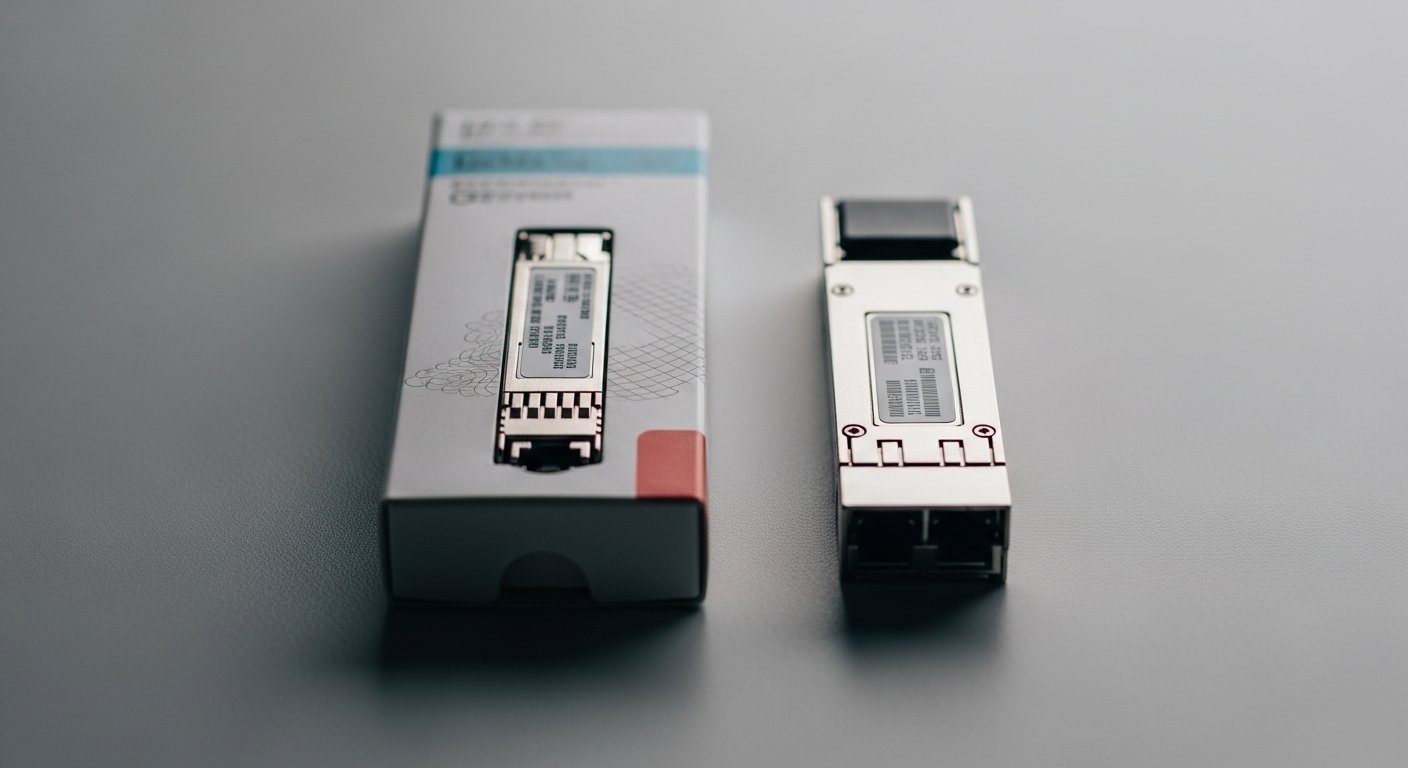

Брендированные и совместимые трансиверы: на чём экономят
Оригинальные модули вендора - Cisco, HPE, Mellanox, дороже совместимых аналогов в 3–10 раз. Разброс объясняется просто: вендор закладывает в цену не только сам модуль, но и гарантированную совместимость с собственным железом, полноценную работу DDM и сохранение условий сервисной поддержки коммутатора.
Если коммутатор на гарантии с SLA и линк критичный, замена брендированного трансивера на совместимый может формально аннулировать гарантию на этот порт.
Совместимые модули от третьих производителей с прошивкой под нужный вендор-код - это 60–80% экономии на каждом порту. Если стойка на 40 серверов с двумя 10G-линками каждый, разница в стоимости закупки трансиверов одной позицией у одного поставщика против брендированных считается в сотнях тысяч рублей - реальный аргумент при защите бюджета перед ИТ-директором.
Риски: качество совместимых модулей от партии к партии может плавать, а обновление прошивки коммутатора способно заблокировать вендор-код без предупреждения.
Рабочая логика: для критичных линков СХД, магистрали ЦОД и каналов под жёсткими SLA - оригиналы вендора. Для серверов общего назначения, тестовых стендов и периметра 1G/10G - совместимые модули с небольшим резервом на замену. При отсутствии строгих SLA и гарантийных требований совместимые модули закрывают задачу без переплаты.
Типичные ошибки при подборе
- Несовпадение типа волокна: multimode OM3/OM4 на одном конце и singlemode OS2 на другом. Линк не поднимется или будет работать с потерями, неотличимыми от деградации порта.
- Несовпадение длины волны: 850 нм с одной стороны и 1310 нм с другой. Физически кабель подключён, сигнал не детектируется.
- SFP+ в порту SFP: модуль вставляется механически, но порт не поддерживает 10G-сигналинг. Интерфейс висит Down, причина неочевидна без спецификации.
- DAC длиннее штатного диапазона: пассивные кабели работают до 3–5 м, активные до 7–10 м. На дистанциях сверх этого сигнал деградирует, линк поднимается нестабильно или вовсе не поднимается.
- Смешение QSFP+ и QSFP28 без проверки режима коммутатора: порт может быть зафиксирован в режиме 40G или 100G. Вставить QSFP28 в порт, настроенный на 40G, недостаточно, нужно переключить режим в конфигурации.
- Отсутствие резерва трансиверов на складе: в продакшене сгоревший модуль в магистрали останавливает сегмент сети. Время на экстренный заказ и доставку обходится дороже, чем годовой запас оптики для критичного линка.
Заключение
Определите роль порта в сети - это задаёт скорость и плотность. Затем подберите форм-фактор под эту скорость: 1G - SFP, 10G - SFP+, 25G - SFP28, агрегация 40/100G - QSFP+ или QSFP28.
Дальше - тип оптики: SR на multimode внутри здания, LR на singlemode между корпусами, ER и ZR для межплощадочных каналов. И последнее - вендорская совместимость: для критичных линков оригинальные модули, для периметра и тестовых стендов - совместимые с запасом на замену.
Форм-факторы SFP, SFP+, SFP28, QSFP+ и QSFP28 нужны там, где дистанция или тип среды требуют оптического или медного трансивера. Там, где этого нет, выбор трансивера - это выбор с пониманием, а не по каталогу наугад.
