Системы видеонаблюдения разрастаются быстро. Сначала несколько точек на входе, потом парковка, склад, коридоры. И в какой-то момент выясняется, что тянуть отдельный кабель питания к каждой IP-камере — дороже, чем само устройство. Именно здесь появляется PoE-коммутатор: он питает оборудование и передает видео по одному кабелю UTP.
Разобраться, какой коммутатор подойдет под конкретную систему, помогут три параметра: суммарный PoE-бюджет, количество портов и поддерживаемые стандарты. Остальное — детали, которые влияют на цену, но не меняют базовую логику выбора.
Что такое PoE и зачем он нужен в видеонаблюдении
PoE расшифровывается как Power over Ethernet — питание через Ethernet. Коммутатор подает напряжение по тем же проводникам кабеля UTP, по которым идут данные. На другом конце — IP-камера или точка доступа, которая получает и питание, и сигнальное подключение через один разъем RJ-45.
Для видеонаблюдения это означает следующее: не нужно вести к каждой точке отдельную проводку 220 В, не нужно ставить розетки под потолком или в уличных боксах. Один кабель — это и сеть, и питание.
Стандарты PoE: в чем разница между 802.3af, 802.3at и 802.3bt
Три стандарта IEEE отличаются мощностью на порту. Это не маркетинговые названия, а технические спецификации, которые определяют, какие устройства можно подключить.
802.3af (PoE) — базовый стандарт, до 15,4 Вт на порту. Этого хватает для большинства фиксированных купольных и цилиндрических IP-камер. Если камера без ИК-подсветки и без подогрева, 15 Вт — достаточно.
802.3at (PoE+) — до 30 Вт на порту. Закрывает камеры с ИК-прожекторами, видеодомофоны и PTZ-камеры с приводами поворота. PTZ расшифровывается как Pan-Tilt-Zoom — поворотная камера с управляемым зумом. Моторы поворота и зума потребляют заметно больше стандартной оптики.
802.3bt (PoE++) — до 60 или 90 Вт на порту. Нужен для тяжелых PTZ с обогревом в уличном исполнении, для камер со встроенным нагревательным элементом при эксплуатации в морозном климате.
PoE-бюджет — главный параметр при выборе коммутатора
PoE-бюджет — это суммарная мощность, которую коммутатор способен раздать на все порты одновременно. Это не сумма максимальных значений каждого порта, а ограничение всего блока питания коммутатора.
Пример: коммутатор на 8 портов с PoE+ теоретически мог бы выдать 8 × 30 Вт = 240 Вт. Но бюджет устройства — 130 Вт. Значит, все 8 портов одновременно на полную мощность не заработают. Если одновременно подключить восемь PTZ-камер под полной нагрузкой — коммутатор не потянет.
Как рассчитать нужный бюджет
- Составить список всех устройств, которые будут питаться от PoE.
- Для каждого узнать потребляемую мощность — указана в паспорте или на сайте производителя.
- Сложить мощности всех устройств.
- Прибавить 20–30% запаса — на пусковые токи и будущее расширение.
Пример расчета для 16 камер: 10 фиксированных × 12 Вт = 120 Вт, плюс 6 PTZ × 25 Вт = 150 Вт. Итого 270 Вт. С запасом 30% — нужен коммутатор с бюджетом не менее 350 Вт.

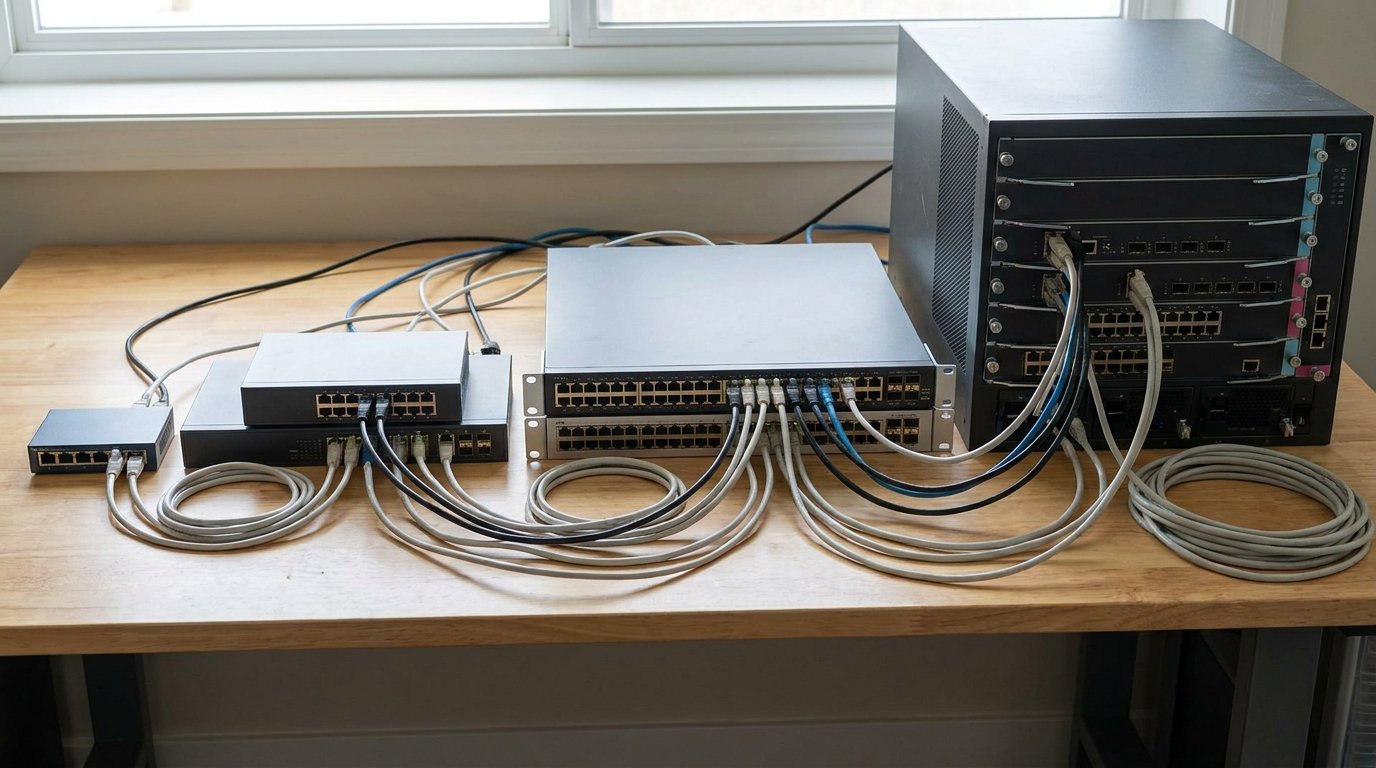

Сколько портов нужно: 8, 16 или 24
Количество PoE-портов подбирается по числу камер с небольшим запасом. Стандартные линейки: 8 портов, 16 портов, 24 порта.
Кроме PoE-портов, на коммутаторе есть uplink-порты — они соединяют коммутатор с сетью здания или видеорегистратором. Uplink-порты обычно работают на скорости 1G или содержат SFP-слоты для оптического подключения.
SFP-слот позволяет поставить модуль с нужным типом подключения: медь 1G, оптику 1G или 10G. Это важно, если коммутатор ставится далеко от серверной и нужно тянуть оптику.
Как распределяют камеры по коммутаторам
На крупных объектах камеры разбивают по секторам — по одному коммутатору на каждый. Такой подход удобен при обслуживании: проблема с питанием в одном секторе не затрагивает остальные.
- 8 портов — небольшой объект, одно помещение или вход.
- 16 портов — средний этаж или периметр небольшого склада.
- 24 порта — крупный объект или этажное распределение.
Управляемый или неуправляемый коммутатор
Неуправляемый коммутатор работает по принципу «включил и забыл». Никакой веб-панели, никаких настроек. Все порты в одном сегменте сети. Подходит для небольших систем, где камеры изолированы от основной сети.

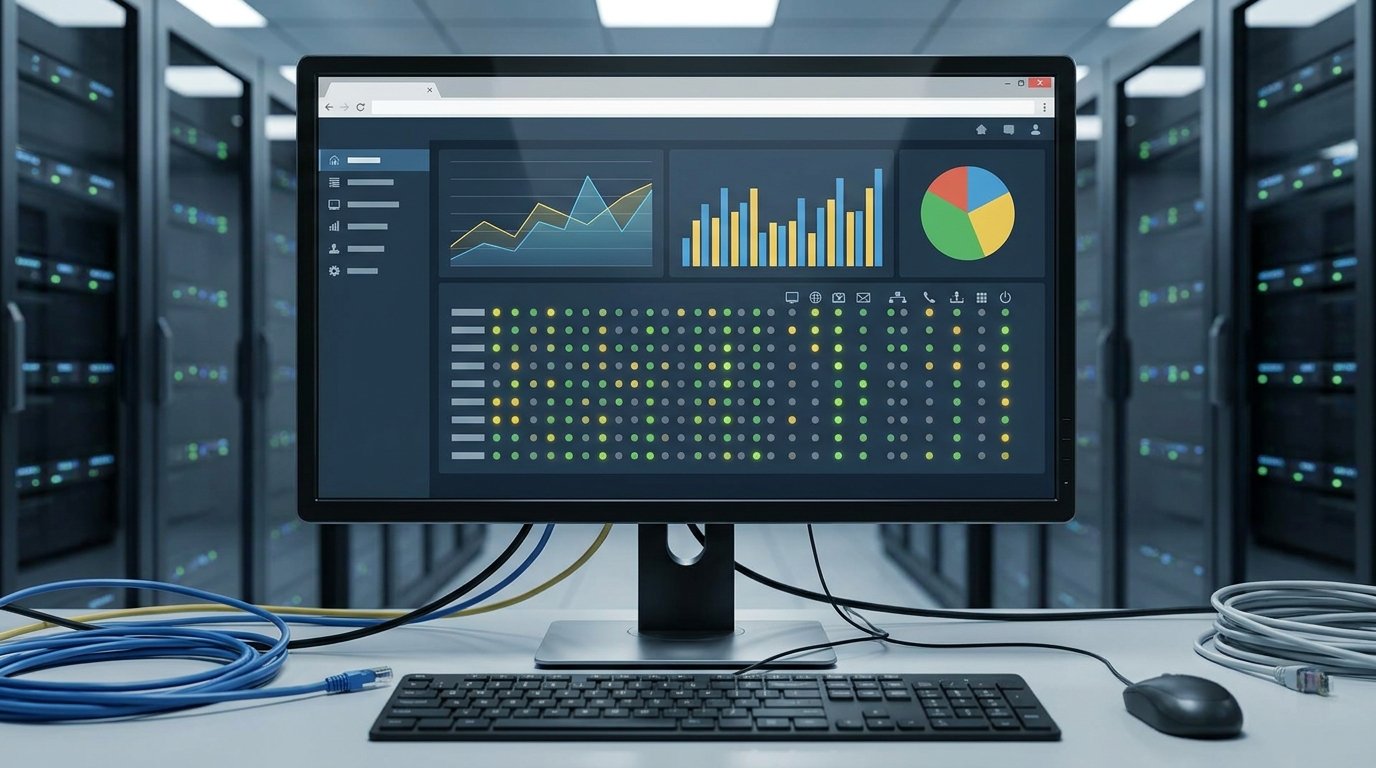

Управляемый коммутатор предоставляет веб-интерфейс и командную строку. Из ключевых функций:
- VLAN — позволяет выделить камеры в отдельный сегмент, чтобы видеотрафик не конкурировал с офисной сетью и не был доступен с рабочих станций.
- Контроль PoE на каждом порту — можно перезагрузить зависшую камеру программно, не бегая к стойке.
- Мониторинг потребляемой мощности — видно нагрузку на каждый интерфейс.
- QoS — приоритизация видеотрафика.
Для видеонаблюдения на серьёзных объектах управляемое решение предпочтительнее. VLAN-изоляция — это не только удобство, но и базовая мера безопасности: скомпрометированная камера не получает доступ к внутренней сети.
Длина кабеля и помехи: что учесть при прокладке
Стандарт Ethernet ограничивает длину сегмента до 100 метров. Используемый кабель UTP категории 5e или выше — единственный подходящий вариант. Максимально допустимая длина — 100 метров от коммутатора до камеры. Это правило работает и для PoE: данные и питание идут по одному проводу, и ограничение по дальности то же самое.
При длине, близкой к максимуму, возникают два следствия. Первое — падение напряжения на кабеле: чем тоньше и длиннее кабель, тем меньше напряжение на устройстве. Второе — снижение пропускной способности при некачественном кабеле. Использовать кабель категории 5e или выше — обязательно.
Помехи и грозозащита
Уличные камеры — зона повышенного риска. Прямой удар молнии в кабель или наводка от близкого разряда могут вывести из строя и камеру, и само устройство. Грозозащита решает эту проблему двумя способами:
- Внешние устройства защиты (грозоразрядники) на вводе кабеля в здание.
- Встроенная грозозащита на PoE-портах коммутатора — ряд моделей заявляет защиту до 6 кВ.
Если объект расположен в районе с частыми грозами или на открытой местности — встроенная грозозащита не лишняя, а в ряде случаев обязательная опция.
Российские PoE-коммутаторы для видеонаблюдения
После 2022 года доступность части зарубежных коммутаторов ограничилась. Российский рынок ответил расширением линейки отечественных устройств, которые включены в реестр российского ПО и оборудования.
Eltex MES2308P — управляемый коммутатор на 8 PoE-портов плюс 2 uplink. Поддерживает VLAN, QoS, управление через веб-интерфейс и CLI. Eltex — российский производитель из Новосибирска с собственным производством.
QTECH QSW-2800-28T-POE — 24 PoE-порта и 4 SFP uplink. Управляемый L2. Поддерживает 802.3af и 802.3at. Подходит для среднего и крупного объекта видеонаблюдения.
Bulat BS-S2-1024PT — коммутатор с поддержкой 802.3bt (PoE++) на части портов. Предназначен для объектов с PTZ-камерами в сложных климатических условиях.
Для объектов КИИ и государственных структур использование серверов и сетевого оборудования из реестра отечественного ПО — требование регуляторов, а не рекомендация.
Подобрать сетевое оборудование для конкретного проекта видеонаблюдения помогут специалисты с учетом числа подключаемых устройств, стандартов PoE и требований к VLAN.
Интеграция с серверами видеонаблюдения
PoE-коммутатор — один элемент системы. К нему подключается оборудование видеонаблюдения, а поток уходит на сервер видеонаблюдения или видеорегистратор.
При выборе коммутатора важно согласовать пропускную способность uplink с суммарным битрейтом видеопотоков. Например, 16 точек с битрейтом 8 Мбит/с создают поток 128 Мбит/с. Gigabit uplink справится с запасом. Если камер больше или битрейт выше — нужен 10G SFP uplink.
Для крупных объектов с десятками камер и несколькими коммутаторами проводят аудит ИТ-инфраструктуры перед проектированием системы. Это позволяет заранее оценить нагрузку, выбрать топологию сети и избежать ошибок при монтаже.
Итоги
PoE-коммутатор для видеонаблюдения выбирают по трем параметрам: стандарт PoE (802.3af, 802.3at или 802.3bt), суммарный PoE-бюджет и количество портов. Управляемый коммутатор дает VLAN-изоляцию и дистанционный перезапуск оборудования. Неуправляемый проще и дешевле, но подходит только для небольших изолированных систем.
На что обратить внимание при выборе: соответствие стандарта PoE потреблению оборудования, PoE-бюджет с запасом 20–30%, наличие SFP uplink при необходимости оптической связи, грозозащита для уличного оборудования.
Подберем коммутатор для вашего объекта
Инженеры Serverzilla помогут рассчитать PoE-бюджет, выбрать количество портов и подобрать модель коммутатора под конкретный проект видеонаблюдения. Работаем с российскими производителями. Оставьте заявку — разберем схему вашего объекта.
Сценарии выбора по типу объекта
Небольшой объект: магазин, кафе, офис. 4–8 точек в одном помещении, PTZ нет. Неуправляемый коммутатор на 8 портов PoE+ с бюджетом 65–80 Вт. Стоит в районе 5–10 тысяч рублей, настройки не нужны.
Средний объект: торговый зал, склад, периметр. 12–24 камеры, часть PTZ. Управляемый коммутатор на 24 порта PoE+ с бюджетом 250–400 Вт. VLAN изолирует видеотрафик от рабочей сети — камеры не получают доступ к бухгалтерии.
Крупный объект: завод, бизнес-центр, жилой комплекс. Несколько коммутаторов по секторам, каждый на 16–24 порта. Аплинки через оптику к серверу видеонаблюдения. Централизованное управление через веб-интерфейс или SNMP-систему мониторинга.
Типичные ошибки при выборе PoE-коммутатора
Не считают PoE-бюджет. Берут коммутатор на 16 портов PoE, но суммарный бюджет — 120 Вт. При 16 точках по 12 Вт нужно 192 Вт. Часть устройств не запустится.
Берут PoE там, где нужен PoE+. PTZ-камера потребляет 20–25 Вт при работе привода. Коммутатор с 802.3af (15,4 Вт максимум) не даст камере полной мощности — привод будет работать рывками или не запустится.
Игнорируют грозозащиту для уличных камер. Даже при грозе в нескольких километрах индукционный импульс по кабелю способен вывести из строя порт. Особенно актуально для объектов на открытой местности.
Покупают коммутатор без запаса портов. Система видеонаблюдения всегда расширяется. Модель на 8 портов для 7 точек — через полгода придется брать новый.
Чеклист перед покупкой PoE-коммутатора
- Посчитать потребление каждой точки, сложить, добавить 30% запаса — это минимальный PoE-бюджет.
- Проверить стандарт: PoE (802.3af), PoE+ (802.3at) или PoE++ (802.3bt) — по паспорту PTZ-камер.
- Определить число портов с запасом на расширение системы.
- Проверить: нужен ли SFP uplink для связи с серверной через оптику.
- Решить: нужен ли VLAN для изоляции видеотрафика от корпоративной сети.
- Для уличных камер: есть ли встроенная грозозащита на портах.
Конкретные модели PoE-коммутаторов
Не просто бренды, а конкретные серии под задачи видеонаблюдения.
Eltex MES2308P — 8 портов PoE+ (802.3at), PoE-бюджет 120 Вт, 2 SFP uplink. Для малых объектов: 4–6 камер и пара телефонов. Ценовой диапазон — 20–30 тыс. руб.
Eltex MES2428P — 24 порта PoE+, бюджет 370 Вт, 4 SFP uplink. Покрывает до 20–22 стандартных камер без дополнительного питания. Ценовой диапазон — 55–80 тыс. руб.
QTECH QSW-3750-28T-POE — 24 порта PoE, бюджет 380 Вт, управляемый L2. Хорошее соотношение цены и PoE-бюджета. Ценовой диапазон — 35–50 тыс. руб.
SNR-S2982G-24TX-POE — 24 порта PoE+, бюджет 360 Вт, 4 SFP. Управляемый L2, VLAN, мониторинг питания по портам. Ценовой диапазон — 30–45 тыс. руб.
При выборе смотрите не только на число PoE-портов, но и на суммарный бюджет — это важнее, чем число портов, особенно для PTZ-оборудования.
Какой кабель тянуть под IP-камеры
Cat5e — минимальный стандарт. Работает с Gigabit и PoE на дистанции до 100 метров.
Cat6 — рекомендуется при новой прокладке. Меньше потери PoE-мощности на кабеле, лучше работает в условиях помех (рядом с силовыми кабелями, в пучках).
Cat6a в экране (FTP) — если кабель проходит вблизи силовых линий или в промышленных условиях. Экран снижает наводки и защищает от электромагнитных помех.
При прокладке важно: не совмещайте слаботочный кабель с силовым в одном гофре без разделения. Потери PoE нарастают с расстоянием — при 90–100 м на камеру лучше пересчитать бюджет с поправкой 10–15%.
Признаки того, что коммутатор не справляется с PoE-нагрузкой
Камеры периодически уходят в перезагрузку без видимых причин. Чаще всего это перегрузка PoE-бюджета: суммарное потребление превысило мощность блока питания коммутатора. Часть портов получает меньше заявленного — устройство не стартует нормально.
Новая точка не включается, хотя разъём свободен. PoE-бюджет исчерпан. Оборудование не подаёт питание на интерфейс. Решение — либо уменьшить нагрузку, либо менять коммутатор с большим бюджетом.
Изображение с камер лагает в ночное время. PoE-потребление ИК-подсветки выше, чем днём. Устройство, которое работало при 10 Вт днём, ночью требует 14 Вт — и может выбивать PoE.

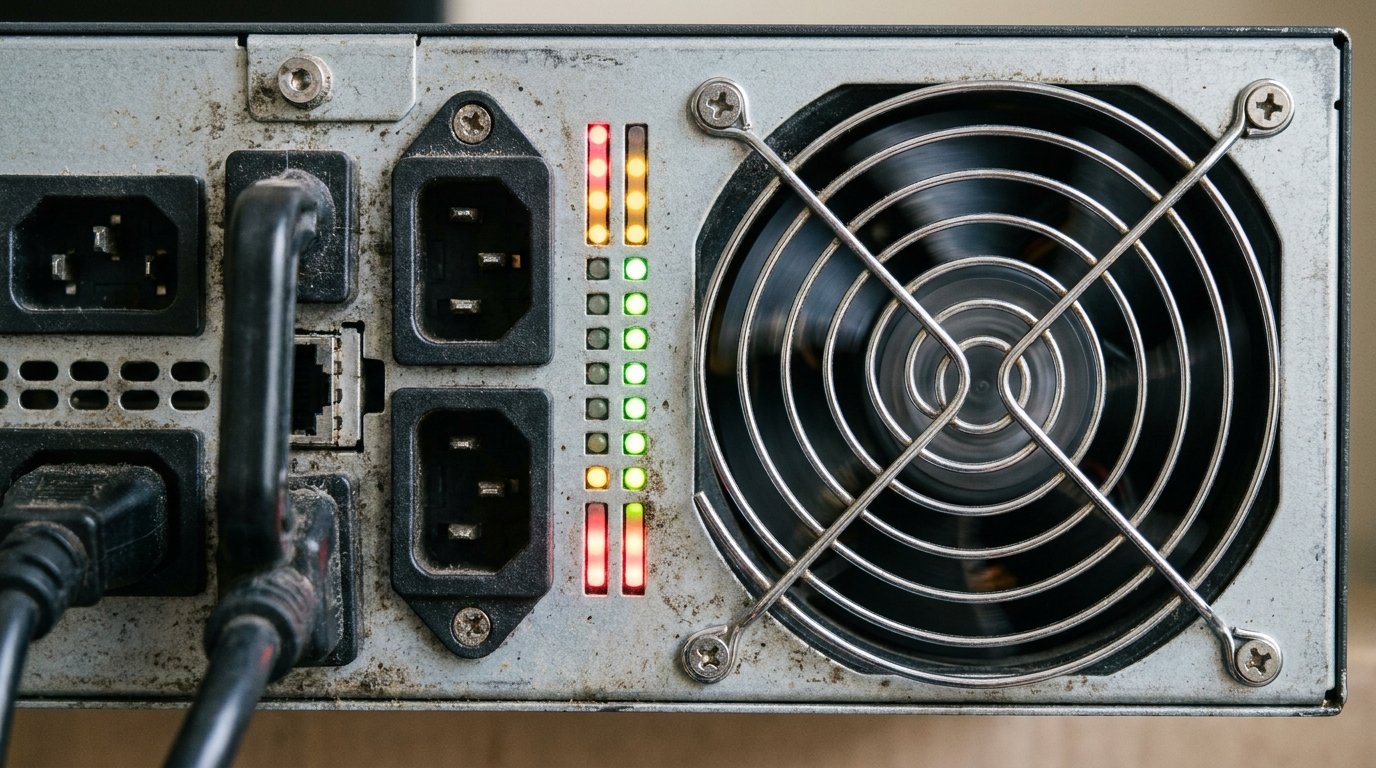

Коммутатор горячий, вентиляторы шумят сильнее. Признак перегрева блока питания из-за постоянной PoE-нагрузки. В закрытом шкафу без вентиляции это ускоряет деградацию компонентов.
Насколько сложно настроить PoE-коммутатор для видеонаблюдения
Физически — подключил оборудование в PoE-порты, и они заработали. Питание идёт автоматически при определении PoE-устройства на порту.
Настройка VLAN для изоляции видеотрафика занимает 20–30 минут в веб-интерфейсе. Производители (Eltex, QTECH) публикуют пошаговые инструкции на русском.
Удалённая перезагрузка зависшей камеры через веб-интерфейс — одна кнопка или одна команда CLI. Это экономит время каждый раз, когда камера зависает.
Сложность возникает при нескольких коммутаторах в разных точках объекта: нужно правильно настроить trunk между ними, чтобы видеотрафик шёл в нужный VLAN. Это делается один раз при монтаже.
Как рассчитать бюджет системы видеонаблюдения
Стоимость активного оборудования — только часть расходов. Полная смета включает монтажные работы, кабельный прогон, гофру и лотки, патч-панели, розетки.
Ориентир: прокладка одной кабельной трассы до 50 метров обходится в 800–1500 рублей, установка камеры — ещё 300–500 рублей. На 16 точек только монтаж выходит от 18 000 рублей. Активное оборудование добавляется сверху.
Кустовая топология снижает затраты: один этажный агрегатор подключается к серверной оптикой через SFP-порт, а от него звездой расходятся короткие медные линии до каждой точки. Это сокращает общую длину кабеля вдвое по сравнению с централизованной разводкой.
При проектировании закладывайте 20-процентный резерв свободных портов — периметр охраны со временем расширяется. Запас сегодня избавляет от замены оборудования завтра.
Часто задаваемые вопросы
Чем отличается PoE от PoE+?
PoE (802.3af) дает до 15,4 Вт на порту. PoE+ (802.3at) — до 30 Вт. Разница принципиальная для PTZ-камер и устройств с ИК-прожекторами, которые не запустятся от базового PoE.
Можно ли подключить обычную IP-камеру к PoE+-порту?
Да. PoE+ обратно совместим с PoE. Коммутатор договаривается с устройством о мощности в момент подключения и выдает ровно столько, сколько нужно. Камера на 10 Вт не получит лишние 20 Вт.
Сколько камер тянет коммутатор на 8 портов?
Зависит от потребления камер и PoE-бюджета. Если камеры потребляют по 10–12 Вт, а бюджет коммутатора 65 Вт — он без проблем питает 5–6 камер одновременно. Восемь точек по 12 Вт потребуют бюджет от 96 Вт с запасом.
Нужен ли управляемый коммутатор для небольшой системы из 4–6 камер?
Если камеры изолированы от основной сети и не нужна VLAN-сегментация — неуправляемый коммутатор справится. При подключении к корпоративной сети управляемый предпочтительнее из соображений безопасности.
Что такое uplink-порт на PoE-коммутаторе?
Uplink — это порт для подключения коммутатора к вышестоящей сети: основному коммутатору, видеорегистратору или серверу. Uplink обычно работает на скорости 1G или содержит SFP-слот для оптического модуля.
Работает ли PoE через кабель длиной 100 метров?
Стандарт допускает длину до 100 метров. На предельной длине падает напряжение на кабеле — камера получает меньше мощности. При 100 м рекомендуется использовать кабель не тоньше Cat 5e и проверять фактическое потребление камеры в паспорте.
Нужна ли грозозащита, если коммутатор стоит в помещении?
Если к коммутатору подключены уличные камеры — нужна. Импульс от грозового разряда идет по кабелю и повреждает порт даже через 50–80 метров проводки. Грозозащитные устройства ставятся на вводе кабеля в здание.
Какой коммутатор выбрать для системы с PTZ-камерами?
PTZ-камеры требуют PoE+ (802.3at) или PoE++ (802.3bt) в зависимости от модели. Суммарный бюджет нужно рассчитывать с учетом пикового потребления при работе привода поворота и зума. PoE-бюджет должен перекрывать сумму пиковых значений всех PTZ-портов.
