Если набрали в поиске «фальшпол» и ожидали статью про офисный интерьер — это немного другая история. Здесь речь о поднятом полу для серверных и ЦОД: тяжелые стойки с оборудованием, прецизионные кондиционеры, гоняющие воздух через подпольное пространство, и сотни кабелей под ногами. Офисный фальшпол и серверный — внешне похожи, но рассчитаны на принципиально другие нагрузки.
Разберем конструкцию, сценарии применения, характеристики плиток и реальные цифры по стоимости монтажа в 2026 году.
Что такое фальшпол и зачем он в серверной
Фальшпол — приподнятая платформа из съемных плиток на регулируемых опорных стойках. Между плоскостью фальшпола и перекрытием — свободное подпольное пространство. В серверной это рабочий ресурс: по нему движется холодный воздух от прецизионных кондиционеров, в нем прокладывается кабельная разводка, там же — трубопроводы жидкостного охлаждения.
Конструкция фальшпола: стойки, плитки, заземление
Конструктив состоит из четырех элементов:
- Опорные стойки («пьедесталы») — устанавливаются с шагом 600 мм под каждый угол плитки. Высота опор подбирается под проект — от 100 до 1000 мм; точная регулировка конкретного типоразмера — ±25–50 мм. Крепятся к перекрытию дюбелями или эпоксидным составом.
- Продольные балки-стрингеры — соединяют головки стоек и образуют жесткую раму. Безбалочные системы дешевле, но менее устойчивы к боковым нагрузкам. Для серверных ЦОД с тяжелым парком — стрингерная система обязательна.
- Плитки 600×600 мм — снимаются за 3–5 секунд вакуумным подъемником. Обеспечивают доступ к подпольному пространству в любой точке зала без инструмента.
- Заземляющие пластины и гибкие перемычки — соединяют элементы конструкции в единый контур заземления. Без них антистатическое покрытие плиток не работает.
Три задачи фальшпола, которые не решить иначе
Первая — распределение охлажденного воздуха. Прецизионный кондиционер CRAC или CRAH подает холодный воздух в подпольное пространство. Через перфорированные плитки холодного коридора поток поднимается вверх к передним дверям стоек. Без фальшпола создать пленум и направить поток — негде.

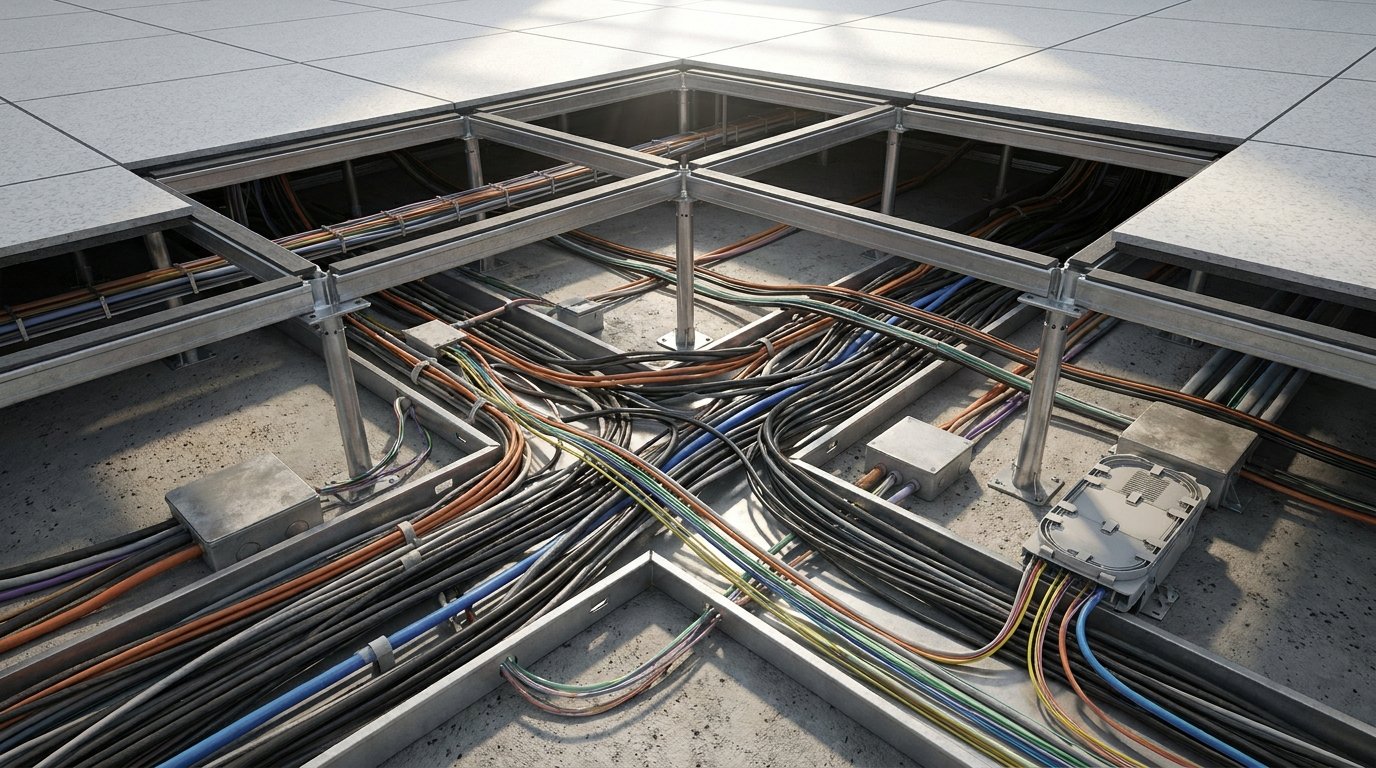

Вторая — кабельная разводка. Силовые кабели, оптика, медь, патч-корды — в крупной серверной это тысячи соединений. Подпольное пространство позволяет убрать все под поверхность без ущерба для циркуляции воздуха.
Третья — выравнивание. Фальшпол с регулируемыми стойками выставляет рабочую плоскость с допуском ±2 мм на 3 метра — важно для позиционирования стоечного оборудования.
Чем отличается фальшпол серверной от офисного
Когда фальшпол реально нужен
Не каждая серверная требует фальшпола. Но в ряде сценариев без него не обойтись.

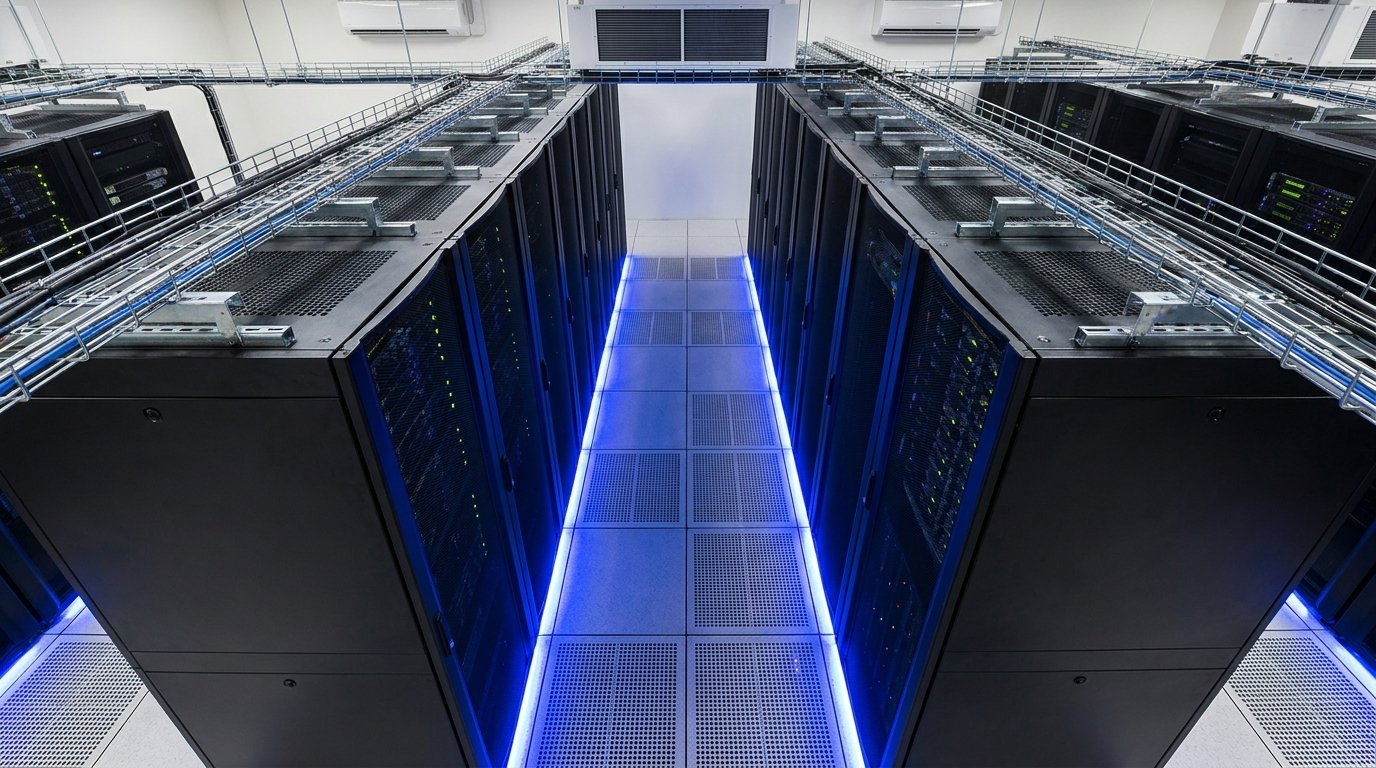

Подача охлажденного воздуха снизу при CRAC/CRAH
Классическая схема охлаждения в ЦОД — прецизионный кондиционер с нижней подачей. Агрегат нагнетает охлажденный поток вниз, под фальшпол. В подпольном пространстве создается избыточное давление 10–30 Па. Воздух выходит через перфорированные плитки напротив передних дверей стоек холодного коридора — схема «снизу вверх».
Принцип работает при плотности до 5–8 кВт на стойку. При 15+ кВт — переходят на in-row или жидкостное охлаждение. Убрать фальшпол из схемы с CRAC — значит убрать пленум и сломать всю логику воздухораспределения. При монтаже серверных также важно правильно разместить сетевое оборудование: коммутаторы и патч-панели генерируют дополнительное тепло и должны попадать в зону холодного коридора.
Большой объем кабелей и точек подключения
Корпоративный ЦОД на 20–50 стоек — это сотни серверов. Сотня серверов — 200+ силовых вводов (питание по схеме A/B) плюс сотни медных и оптических линков. Плюс оптика между стойками. Класть кабели по потолочным лоткам — создавать тепловые ловушки. По полу — нарушать пути эвакуации.
Подпольное пространство решает задачу: силовые кабели в одной зоне, оптика и медь — в другой. Доступ к любому кабелю — через подъем ближайшей плитки.
Жидкостное охлаждение с подводом к стойкам снизу
Трубопроводы жидкостного охлаждения нельзя прокладывать по поверхности пола — риск повреждения и нарушение проходов. Фальшпол позволяет завести трубы снизу через отверстия в плитках прямо к стойкам. Для таких проектов высота пленума — обычно 600–800 мм.
Сертификация по TIA-942 и Uptime Institute
Стандарт TIA-942 описывает требования к ЦОД по четырем уровням Tier. Ни TIA-942, ни Uptime Institute не требуют фальшпол напрямую. Но классическая схема воздухораспределения с фальшполом и холодным коридором проще всего реализуется именно так — нестандартные решения потребуют дополнительного обоснования аудитору.
Когда без фальшпола можно обойтись
Фальшпол — дорогой и трудоемкий элемент. В ряде сценариев он только добавляет сложности без реальной пользы.
Малые серверные на 2-4 стойки с боковым охлаждением
Корпоративная серверная на 2–4 серверные стойки с мощностью до 20 кВт — типичный сценарий для компании на 50–200 сотрудников. Кабели — по стенам и потолку, охлаждение — сплит-кондиционер или прецизионный с боковой подачей. Фальшпол здесь избыточен. Правильное решение — антистатическое токопроводящее покрытие на бетонном полу плюс кабельные лотки.
In-row кондиционеры и закрытые горячие коридоры
In-row кондиционер встает прямо в ряд между стойками и работает в замкнутом горизонтальном контуре. Никакого пленума под полом не нужно. Закрытые горячие коридоры (Hot Aisle Containment) с in-row — доминирующая схема для плотности 10–25 кВт на стойку. Фальшпол здесь не просто необязателен — при высоте 400–600 мм он поднимает оборудование и смещает центр тяжести стоек.
Edge-площадки без классической инженерии
Edge-серверы и телекоммуникационные шкафы в офисах стоят там, где нет специализированной инженерки. Фальшпол физически не входит: нужно минимум +600 мм к стандартной высоте помещения. Правильное решение — защищенный напольный шкаф со встроенным охлаждением.
Быстрая навигация: нужен или нет
Параметры фальшпола: нагрузка, высота, антистатика
Выбор фальшпола — это прежде всего работа с параметрами.

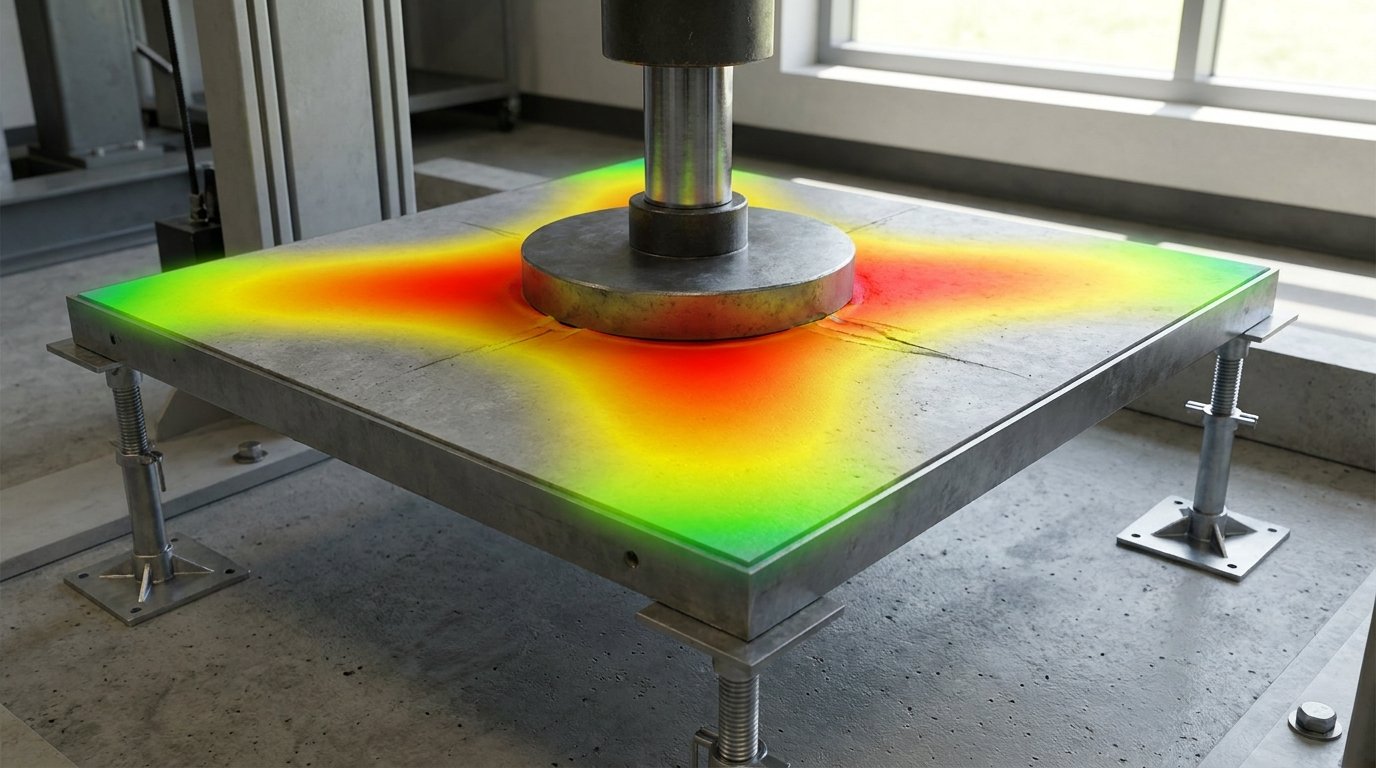

Точечная и распределенная нагрузка плитки
По стандарту EN 12825 — два типа нагрузки: распределенная (равномерно по плитке) и сосредоточенная (через площадку 25×25 мм, имитирует ножку стойки).
Стойка 42U с оборудованием и ИБП весит 800–1500 кг. Динамическая нагрузка при транспортировке на колесах — в 1,5–2 раза выше статической. Для серверных минимальный класс — 3, безопасный выбор — 4. Класс 5 — для батарейных отсеков. Приведённые значения нагрузок — ориентировочные; точные данные — в сертификате конкретной плитки.
Высота от 200 до 1000 мм и ее влияние на охлаждение
- 200–250 мм — только кабельная разводка, без воздуха. Охлаждение — боковое или потолочное.
- 300 мм — только кабельная разводка, верхняя граница «кабельного» решения. Для подачи воздуха через пленум — недостаточно.
- 400–500 мм — рабочий диапазон для большинства корпоративных серверных. Минимум по ASHRAE TC 9.9 для нижней подачи воздуха.
- 500–600 мм — предпочтительный диапазон для серверных от 10 стоек.
- 600–800 мм — для жидкостного охлаждения с трубопроводами в пленуме.
- 800–1000 мм — крупные ЦОД, требуются пандусы на входе.
Разница между 300 мм и 600 мм — порядка 15–25% к итоговому ценнику за кв.м.
Антистатические и токопроводящие плитки
Статический разряд в 3000–5000 В незаметен человеку, но выводит из строя CMOS-схемы. Стандарт EN 1081 делит покрытия на три класса:
- Антистатические (ESD): сопротивление 10⁶–10⁹ Ом. Обязательны для серверных.
- Токопроводящие: менее 10⁶ Ом. Применяются в специальных зонах.
- Изолирующие: более 10⁹ Ом. Для серверных не применяются.
Цепочка заземления: покрытие плитки → металлическое тело → рама конструкции → контур заземления здания. Разрыв в любом звене — и ESD-покрытие превращается в декорацию.
Огнестойкость и поведение при возгорании
При срабатывании газового пожаротушения в пленуме создается повышенная концентрация огнетушащего вещества. Кальций-сульфатные плитки инертны при нагреве. Стальные — сохраняют форму, но требуют проверки заполнителя на токсичность. Дымовые извещатели под фальшполом — требование СП 486.1311500.2020.
Типы плиток: сталь, кальций-сульфат, перфорация

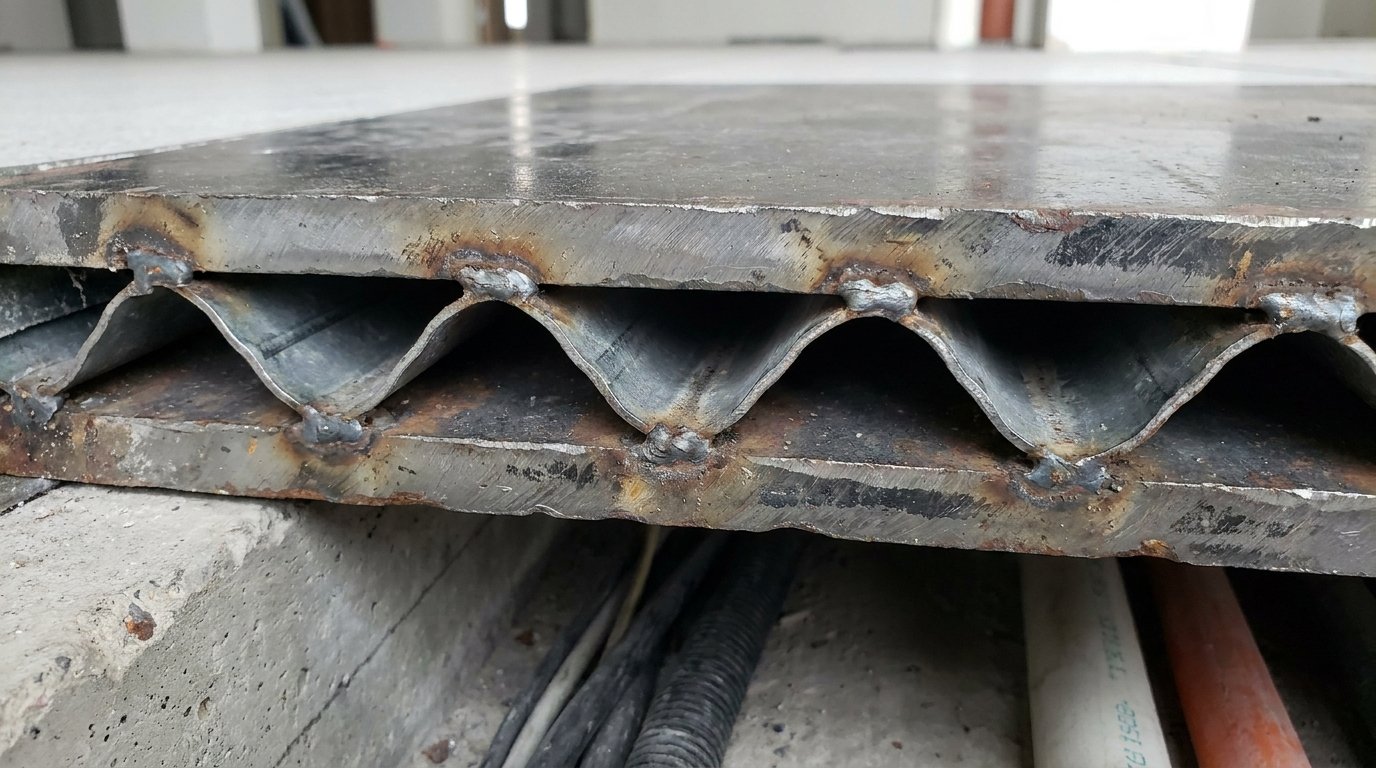

Стальные плитки с заполнителем (HPL/PVC)
Стальной корпус с гофрированным усилением, заполненный цементно-стружечным или полимерным составом. Масса — 35–45 кг. Нагрузка классов 3–5 — от 1500 до 2500 кг. Покрытие HPL долговечно, устойчиво к истиранию. Может быть антистатическим (ESD HPL). Легче монтируется — при частом снятии для доступа к кабелям это имеет значение.
Кальций-сульфатные плитки с виниловым покрытием
Прессованный CaSO₄ со стекловолокном, облицованный фольгой снизу и виниловым покрытием сверху. Масса — 45–55 кг. Не резонируют под нагрузкой и не дают гула при проходе — в отличие от стальных. Высокая огнестойкость, практически не выделяют токсичных веществ при нагреве. Среди российских производителей: Мегапол, Альфа Стиль, FORTIS, Newfloor.

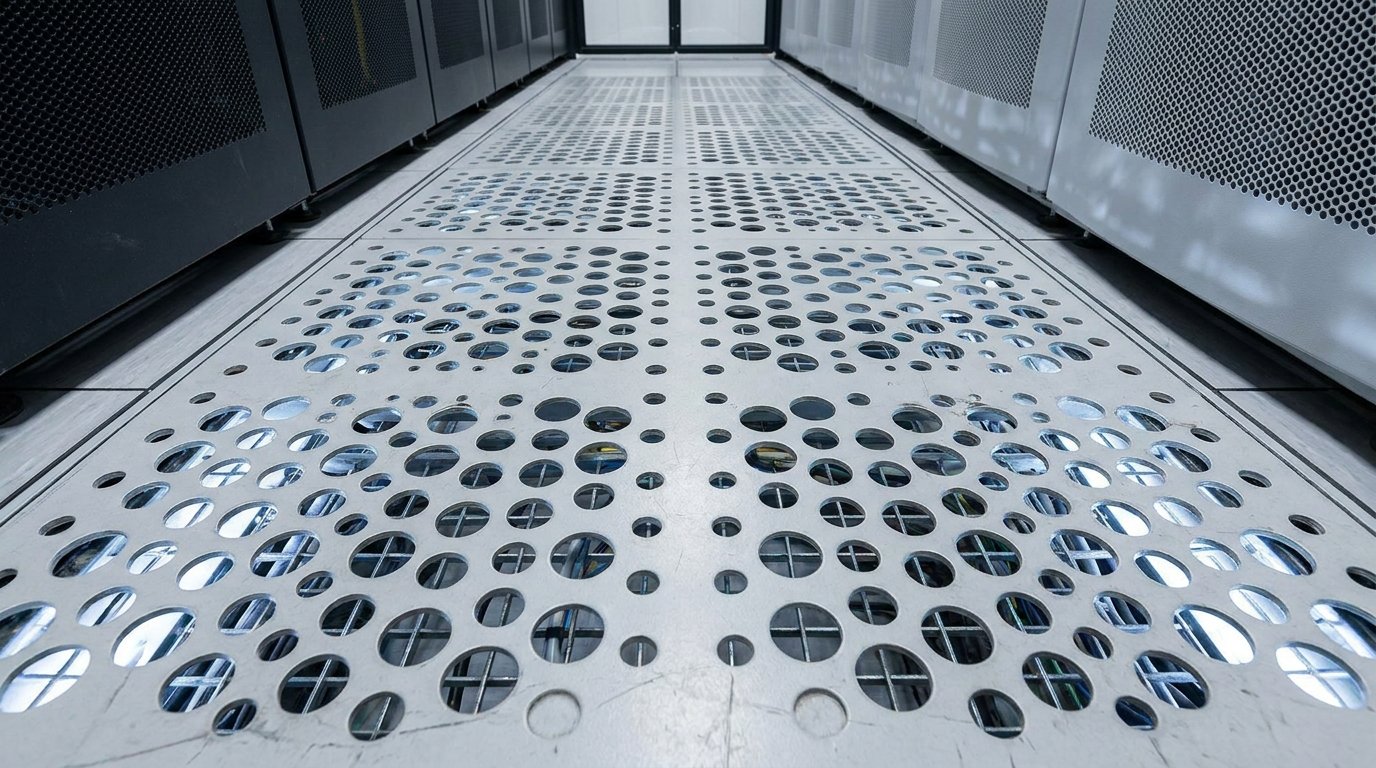

Перфорированные плитки для холодного коридора
Данные расчётные — при перепаде ~20 Па; реальный расход зависит от давления в пленуме. Перфорированные плитки ставятся строго напротив передних дверей стоек. Неправильное размещение — одна из частых ошибок: воздух уходит в никуда, стойки недополучают охлаждение.
Плитки с регулируемыми клапанами
Клапан регулирует открытую площадь от 0 до 100%, позволяя настраивать подачу под каждую стойку индивидуально. Электрические версии интегрируются в DCIM и автоматически корректируют расход при изменении нагрузки. Стоимость — в 3–5 раз выше стандартных.
Стоимость фальшпола в 2026
Что входит в стоимость квадратного метра
В цену под ключ входит:
- Материалы: стойки, стрингеры, плитки, заземляющие перемычки.
- Подготовка основания: выравнивание, грунтовка.
- Монтаж: разметка, установка стоек, укладка плиток.
- Устройство заземляющего контура и соединение с главной шиной.
- ESD-испытания и протокол.
Проектная документация — отдельно. Бюджет на фальшпол считайте отдельно от стоимости серверов и СХД — это разные статьи капзатрат.
Типовой бюджет на серверную 20-50 кв.метров
При стандартном решении (30 кв.м, высота 500 мм, ESD-плитки класса 4):
- Материалы и монтаж: 30 × 9 000 = 270 000 руб.
- Пандус 900 мм: 40 000–60 000 руб.
- Заземляющий контур: 30 000–50 000 руб.
- ESD-испытание и протокол: 15 000–25 000 руб.
- Проектная документация: 50 000–80 000 руб.
Итого для серверной 30 кв.м: около 400 000–490 000 руб.
Для 50 кв.м с плитками класса 4–5 — 700 000–900 000 руб. под ключ.
На чем не стоит экономить
- Класс нагрузки плиток. Плитки класса 2 под тяжелыми стойками с ИБП — деформация или разрушение. Замена после инсталляции оборудования — полный демонтаж.
- Заземление. Конструкция без подключенного контура заземления — ESD-покрытие, которое не работает. Протокол EN 1081 должен быть до ввода в эксплуатацию.
- Высота пьедесталов. 300 мм вместо 400 мм при нижней подаче воздуха — проблема с охлаждением сразу. Исправить потом — переустановка всей конструкции.
Доп. расходы: пандусы, ступеньки, противопожарка
При высоте от 200 мм нужен пандус: стандартный шириной 900 мм — 40 000–60 000 руб., широкий для тележек — от 80 000 руб. Противопожарная разделка кабельных проходок — 5 000–20 000 руб. за каждую.
Монтаж и эксплуатация
Фальшпол требует настройки и периодического обслуживания. Подход к модернизации ИТ-инфраструктуры системно — единственный способ не переделывать работу дважды.
Регулировка по уровню и контроль перепадов
Монтаж начинается с нивелирования основания. Допустимый перепад готовой поверхности — 2 мм на 3 м (ГОСТ Р 53246-2008). Перепад больше нормы — расшатывание стоек, люфт плиток, неравномерная нагрузка на ножки. В новострое в первый год нужна контрольная нивелировка.
Доступ к подпольному пространству
Плитки снимаются вакуумным подъемником за 3–5 секунд. Рекомендуется маркировочный план: где перфорированные плитки, где силовые кабели, где оптические трассы. Без плана поиск конкретного кабеля — перебор плиток по всему залу. Уборка пыли под фальшполом — раз в 6–12 месяцев пылесосом с HEPA-фильтром. Одновременно проверяют стойки, перемычки заземления и отсутствие конденсата.
Типовые ошибки при проектировании
Ошибка 1. Недостаточная высота под кабели и воздух
Выбирают 200–250 мм «чтобы сэкономить», потом проектируют нижнюю подачу воздуха. Через пленум 250 мм не протолкнуть расчетный объем 10 000–15 000 м³/час. Давление не создается, дальние стойки недоохлаждаются.
Правило: для CRAC/CRAH — не менее 400 мм, предпочтительно 500–600 мм.
Ошибка 2. Плитки низкого класса под тяжелые стойки
Стойка с батарейным ИБП весит 1800–2200 кг. Плитка класса 2 с нагрузкой 1000 кг под ней деформируется при первом ударе тележки.
Правило: для серверных — класс 3 и выше. Для батарейных комнат — класс 4–5.
Ошибка 3. Незаземленное антистатическое покрытие
Плитки с маркировкой ESD смонтированы, но перемычки к шине заземления не подключены. Заряд накапливается как без ESD. Проверка — мегаомметром: норма EN 1081 — 10⁶–10⁹ Ом. Это дешевле, чем разбираться с ESD-инцидентом после запуска.
Итоги
Три параметра определяют выбор заранее: схема охлаждения (CRAC/CRAH с нижней подачей или in-row), нужная высота пленума и класс нагрузки плиток. Менять любой из них после монтажа — переустановка всей конструкции. Проектируйте на горизонт 10–15 лет: добавить стойки можно, поднять фальшпол — нельзя. В остальных случаях — антистатическое покрытие и кабельные лотки справляются дешевле.
Три параметра, на которых не экономят: высота пленума (минимум 400 мм для воздуха), класс нагрузки плиток (3 и выше) и рабочее заземление по EN 1081. Переделка после монтажа стоит несопоставимо дороже правильного проектирования. Срок службы качественного фальшпола при регулярном ТО — 20 лет и более.
Планируете серверную с фальшполом?
Инженеры Serverzilla рассчитают нужную высоту под схему охлаждения, подберут плитки по нагрузке, спроектируют антистатическое заземление и пандусы. Проведем аудит ИТ-инфраструктуры — оценим текущее состояние и сформируем техническое задание для подрядчика. Оставьте заявку.
Часто задаваемые вопросы (FAQ)
Когда фальшпол в серверной действительно нужен?
Три сценария: серверная с CRAC/CRAH и нижней подачей воздуха через пленум, большой объем кабелей где кабельная разводка по полу невозможна, и проекты с сертификацией TIA-942 Tier III/IV. В остальных случаях фальшпол — не обязателен.
Какую высоту фальшпола выбрать?
Для CRAC/CRAH — не менее 400 мм, предпочтительно 500–600 мм (ASHRAE TC 9.9). Только кабели без воздуха — 200–250 мм. ЦОД с жидкостным охлаждением — 600–800 мм. Определяйте высоту до проектирования инженерных систем: изменить потом — переустановка всей конструкции.
Сколько стоит фальшпол за квадратный метр?
Под ключ в России в 2026 году: стандартный серверный (400–500 мм, ESD-плитки) — 7 000–10 000 руб./кв.м, высоконагруженный ЦОД с проектом — 10 000–15 000 руб./кв.м. Для серверной 30 кв.м с пандусом и документацией — порядка 400 000–490 000 руб.
Нужен ли фальшпол для серверной на 4 стойки?
В большинстве случаев — нет. Боковое охлаждение и кабельные лотки в 3–4 раза дешевле. Исключение: если планируется расширение до 10+ стоек с CRAC — проектируйте с фальшполом сразу. Переделка готовой серверной обходится несравнимо дороже.
Чем стальная плитка отличается от кальций-сульфатной?
Стальная легче (35–45 кг), дешевле, проще снимать при обслуживании. Кальций-сульфатная (45–55 кг) лучше гасит шум и вибрацию, более огнестойка. По несущей способности оба типа закрывают потребности серверных. Если важна акустика — кальций-сульфат, если важна легкость работы — сталь.
