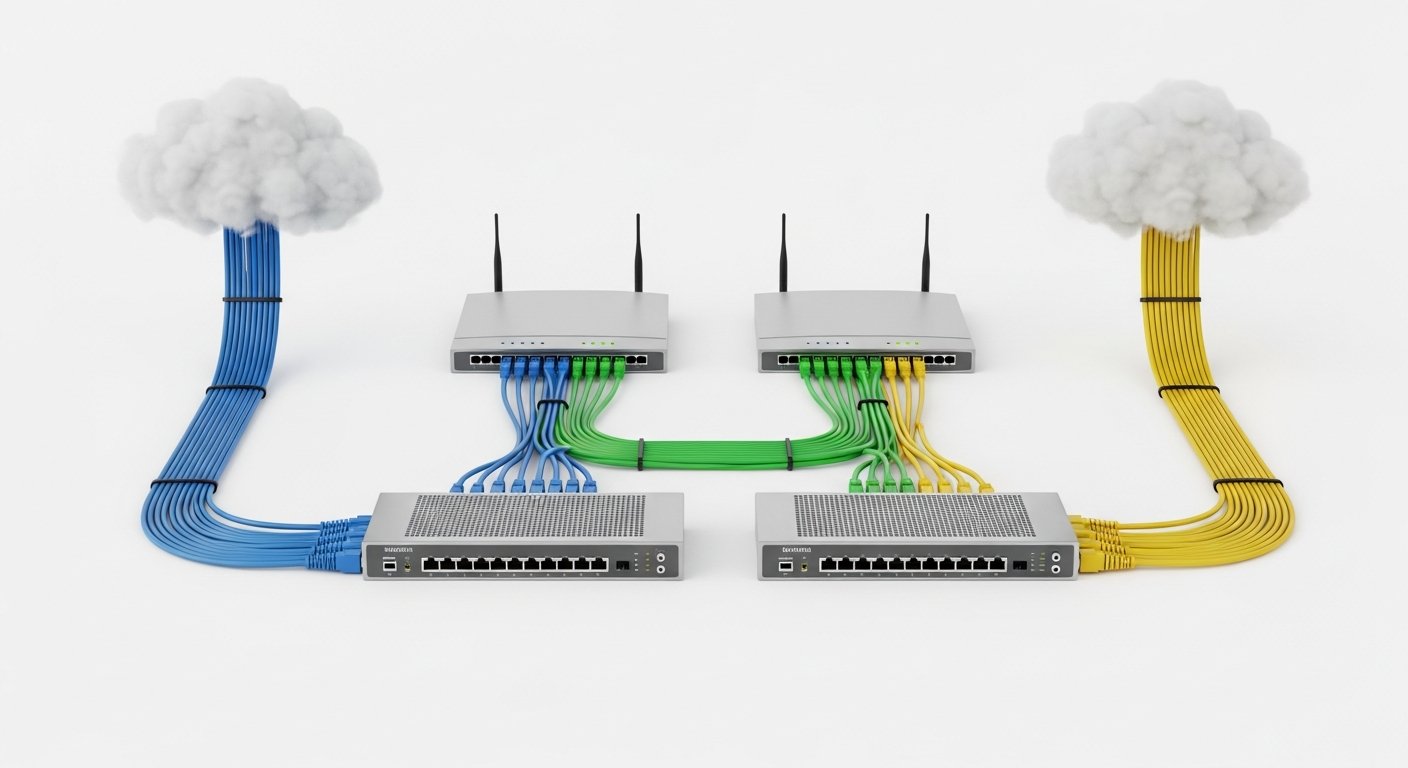

Единственный core-коммутатор без резерва — это RTO в несколько часов при его отказе. Один провайдер — простой при любой аварии на последней миле, которую не контролирует ни вы, ни провайдер. Отказоустойчивая сеть устроена иначе: каждая критичная точка дублирована, и при отказе любого компонента трафик перетекает на резерв за миллисекунды или секунды, без участия администратора. В статье разберем, как правильно строить резервирование на каждом уровне модели OSI — от физических кабелей до BGP с двумя провайдерами, какие протоколы (LACP, MLAG, STP, VRRP, BGP) что решают, и как выбрать российские коммутаторы Eltex, QTECH или Bulat под кластерный аплинк.

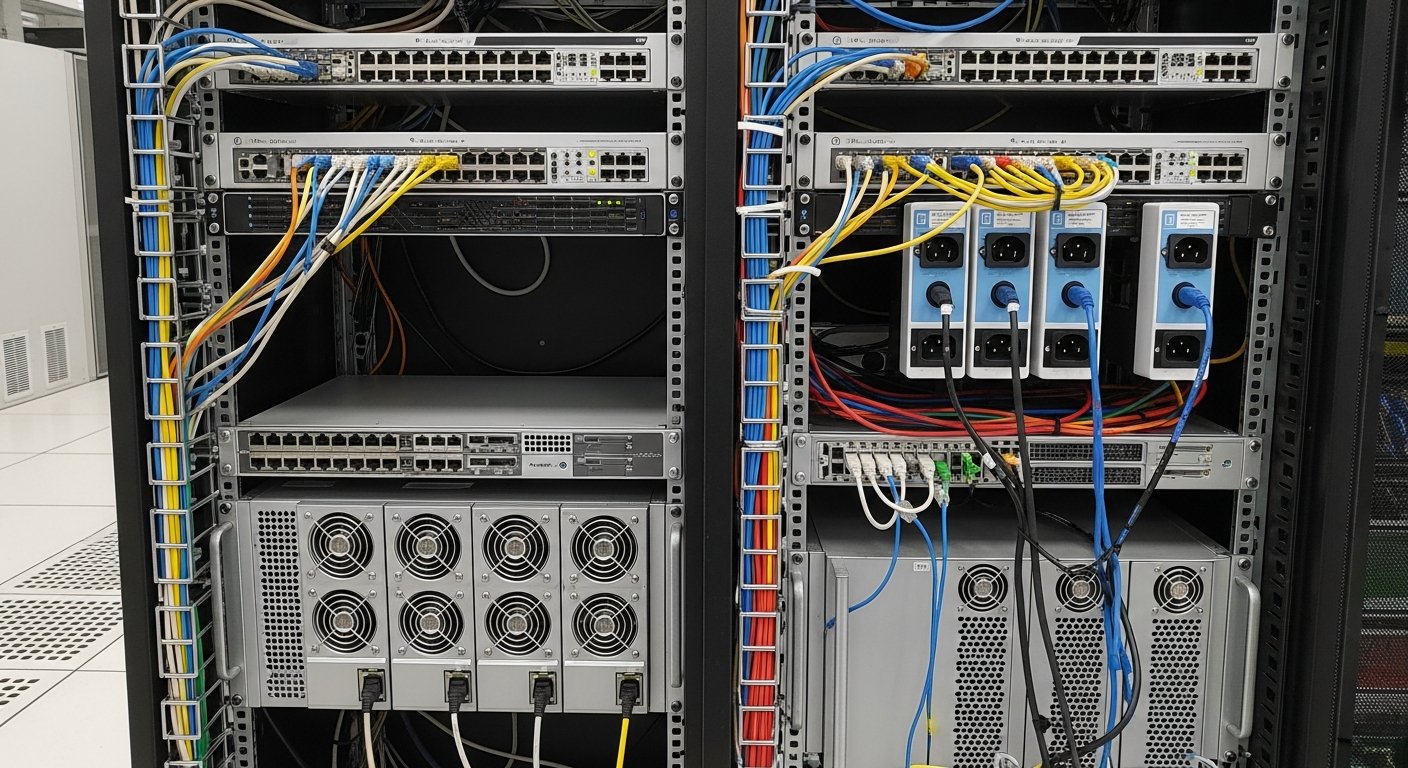

Что такое отказоустойчивая сеть
Если коротко — это сеть, в которой нет единой точки отказа на критичных направлениях. Любое отдельное устройство, кабель или линк может выйти из строя, и инфраструктура продолжит работать.
Резервирование убирает единые точки отказа
Резервирование строится на уровнях: физические линки, коммутаторы, маршрутизаторы, каналы провайдеров. Если в стойке один коммутатор — он сам становится точкой отказа. Два коммутатора с правильно настроенным MLAG и кросс-кабелями — это уже резерв: один умер, второй забрал нагрузку. То же самое с провайдерами интернета, линками между ЦОД, блоками питания, кабельными трассами.
Отказоустойчивость vs пропускная способность: не одно и то же
Часто путают: «у меня два аплинка по гигабиту, значит сеть отказоустойчивая». На деле два линка в LAG только удваивают пропускную способность, а если оба идут в один коммутатор — это все еще одна точка отказа. Резервирование подразумевает: при отказе любого ОДНОГО устройства трафик идет другим путем. Пропускная способность — это про производительность и SLA, отказоустойчивость — про доступность.
Уровни L1, L2, L3 и где резервировать каждый
На физическом уровне (L1) дублируются кабели, оптика, медь, блоки питания. На канальном (L2) — коммутаторы через LACP, link agregation, MLAG, stack и протоколы STP/RSTP. В дата-центрах вместо классического STP применяются современные протоколы SPB (Shortest Path Bridging) и TRILL — они дают активные параллельные пути без блокировок. На сетевом (L3) — маршрутизаторы и шлюзы через VRRP, HSRP, GLBP, BGP. Грамотная архитектура резервирует все три уровня, иначе одна слабая точка ломает всю схему.
Резервирование на уровне физики (L1)
Здесь начинается самое скучное и одновременно самое надежное — физические компоненты сети.

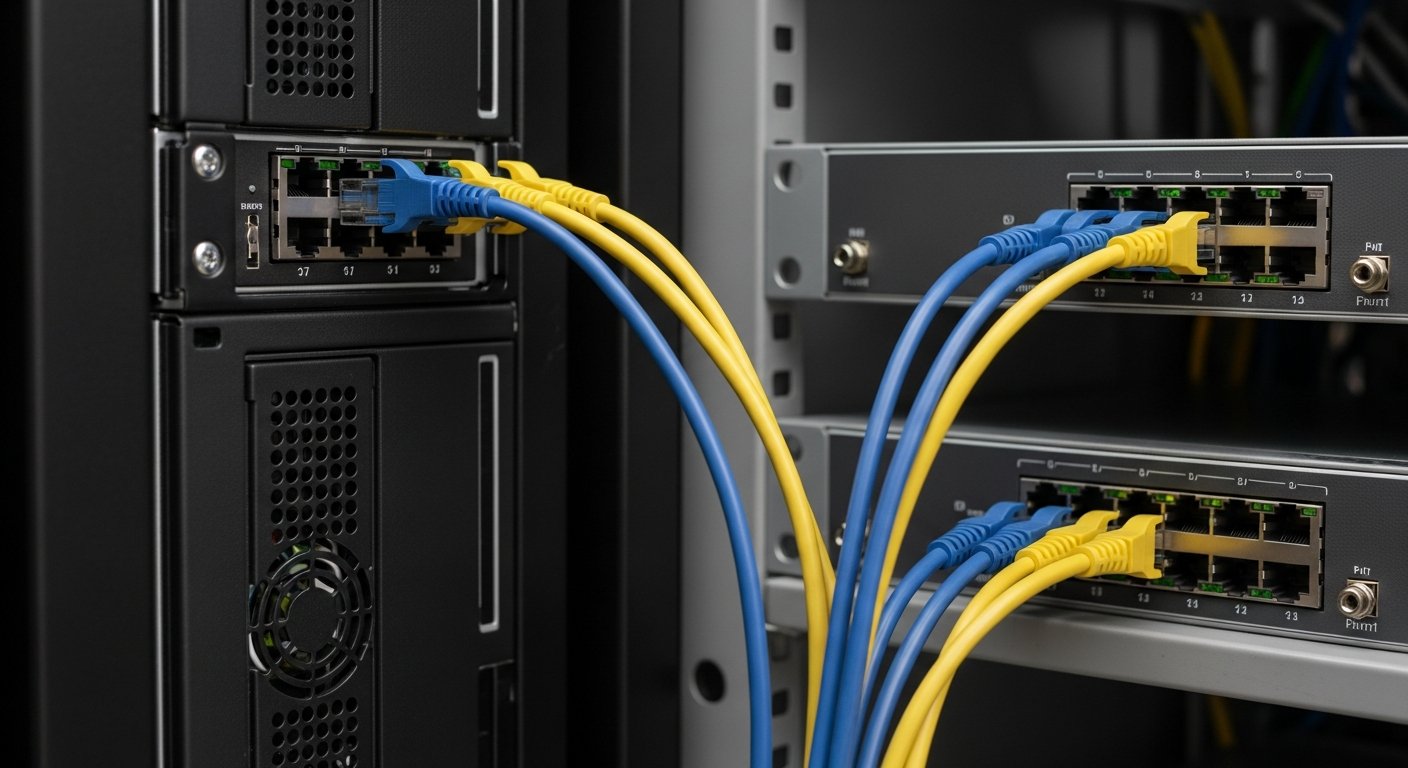

Два кабеля от сервера к двум разным коммутаторам
Базовый принцип: каждый сервер подключается двумя кабелями к двум разным коммутаторам. Если умер один коммутатор или порвался один кабель — связь сохраняется через второй путь. На стороне сервера используется bonding (Linux) или team (Windows) в режиме active-backup или 802.3ad. На стороне коммутаторов — MLAG, который видит оба порта как один логический.
Дублированные SFP/SFP+, оптика и медь
Трансиверы тоже отказывают, поэтому дублируются. Оптические SFP-модули, медные RJ45-патчи, DAC-кабели — все берется парами. Не имеет смысла дублировать линк, если оба SFP куплены из одной партии и могут отказать одновременно от заводского дефекта. Поэтому при ответственной инфраструктуре трансиверы берутся от разных партий или производителей.

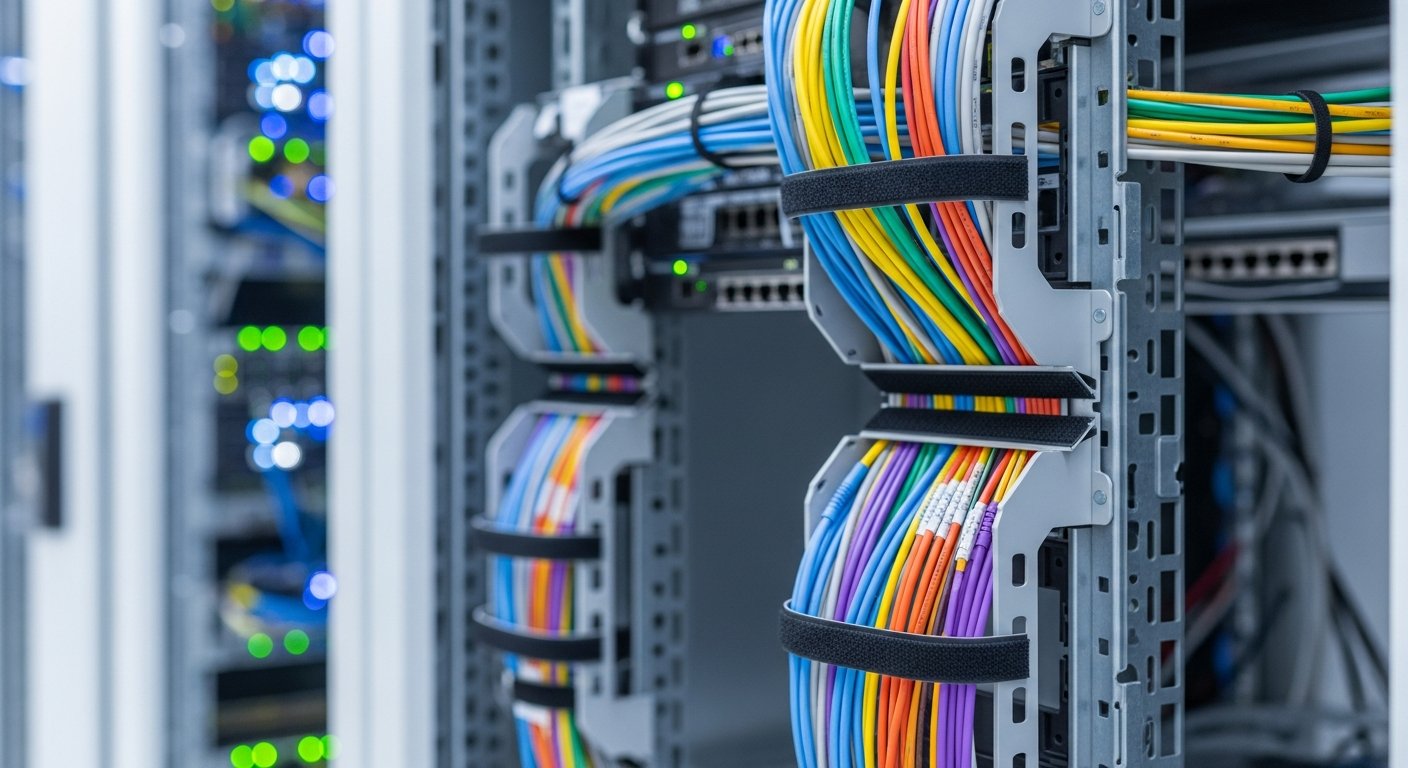

Раздельные кабельные трассы и патч-панели
Очень частая ошибка — два резервных кабеля идут по одному кабельному лотку. Лоток упал, потолок протек, грызун перегрыз — оба линка умерли одновременно. Правильно: основной и резервный пути по разным кабельным трассам, через разные кросс-щиты, желательно по разным этажам или хотя бы по разным сторонам стойки. Подбрать сетевое оборудование с парой коммутаторов разной комплектации — отдельная задача, которую стоит решать одновременно с подбором кабельной системы.
Два независимых блока питания у каждого устройства
Серверы, коммутаторы, маршрутизаторы — все ставятся с двумя БП. Питание подается с двух разных PDU, которые в идеале запитаны от разных UPS и разных вводов. Если один ввод просел, второй БП устройства автоматически берет на себя нагрузку. На крупных объектах используют схему 2N — две полностью независимых ветки питания.
Резервирование на L2: LACP, MLAG и stack
На канальном уровне резервирование строится через агрегацию линков и кластеризацию коммутаторов. Разберем главные механизмы.
LACP (802.3ad): агрегация линков к одному коммутатору
LACP (Link Aggregation Control Protocol) по стандарту IEEE 802.3ad объединяет до 8 физических линков в одну логическую группу. Все линки идут на один коммутатор и работают параллельно, балансируя нагрузку по hash от MAC, IP или портов. Если один линк падает, остальные продолжают работать без потери сессий. Минус — все линки в одном коммутаторе, и если умирает он сам, LACP не спасает.

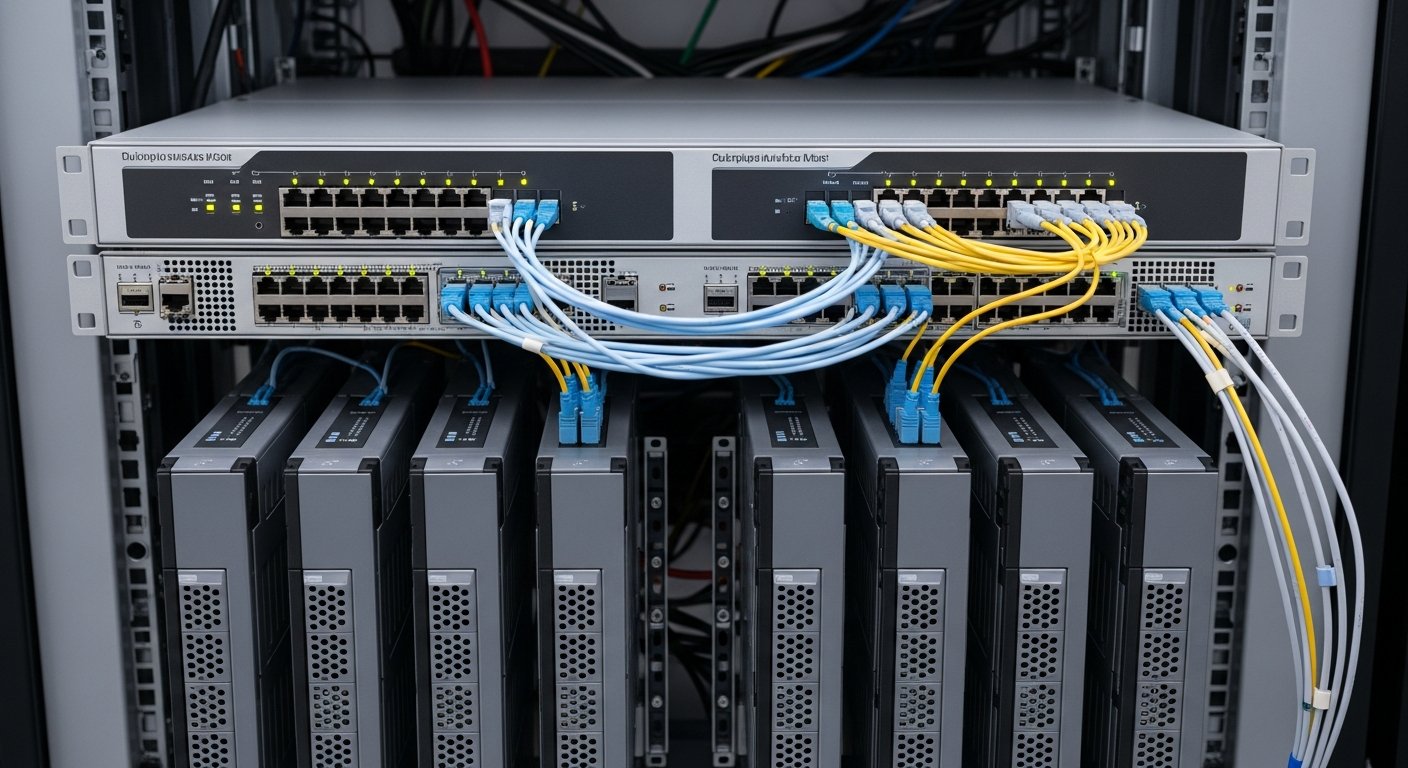

MLAG / vPC: агрегация к двум коммутаторам как к одному
MLAG (Multi-chassis Link Aggregation) решает главную проблему LACP — два физических коммутатора видятся серверу как один логический. Сервер настраивает обычный LACP, не подозревая что линки идут на разные железяки. Если один коммутатор отказал — трафик мгновенно идет через второй, время переключения 50–200 мс. У разных вендоров эта технология называется по-разному: MLAG, vPC, VSS, IRF, но логика одна.
Stack: пара коммутаторов как единое управление
Stack — еще один способ объединить пару коммутаторов в одно логическое устройство. В отличие от MLAG, тут не только данные, но и плоскость управления одна: вы заходите по одному IP, настраиваете одну конфигурацию, видите все порты как у одной машины. Подходит для филиалов и небольших площадок, где администратор не хочет иметь два отдельных коммутатора.
STP/RSTP/MSTP: защита от петель и пересчет топологии
Когда в сети есть резервные пути, появляется риск петель — кадры начинают бесконечно кружить и кладут всю сеть за секунды. От этого защищает Spanning Tree Protocol. Классический STP (802.1D) считал топологию 30–50 секунд — это много. RSTP (802.1w) сократил время до 1–3 секунд, MSTP (802.1s) добавил поддержку разных деревьев для разных VLAN. На современной сети обязательны RSTP/MSTP плюс BPDU guard, root guard, loop guard на портах доступа.
Bonding на серверах: active-backup, 802.3ad, balance-tlb
На стороне сервера агрегация линков делается через Linux bonding или Windows NIC teaming. Режим active-backup — один линк активен, второй ждет, переключение за 100–500 мс. Режим 802.3ad — полноценный LACP с балансировкой и активным резервом. Balance-tlb — без поддержки на коммутаторе, балансировка по передаче только. Под продакшен обычно берется 802.3ad плюс MLAG на коммутаторах.
Резервирование на L3: VRRP, HSRP, BGP
На сетевом уровне резервируются шлюзы по умолчанию, маршрутизаторы и внешние подключения.

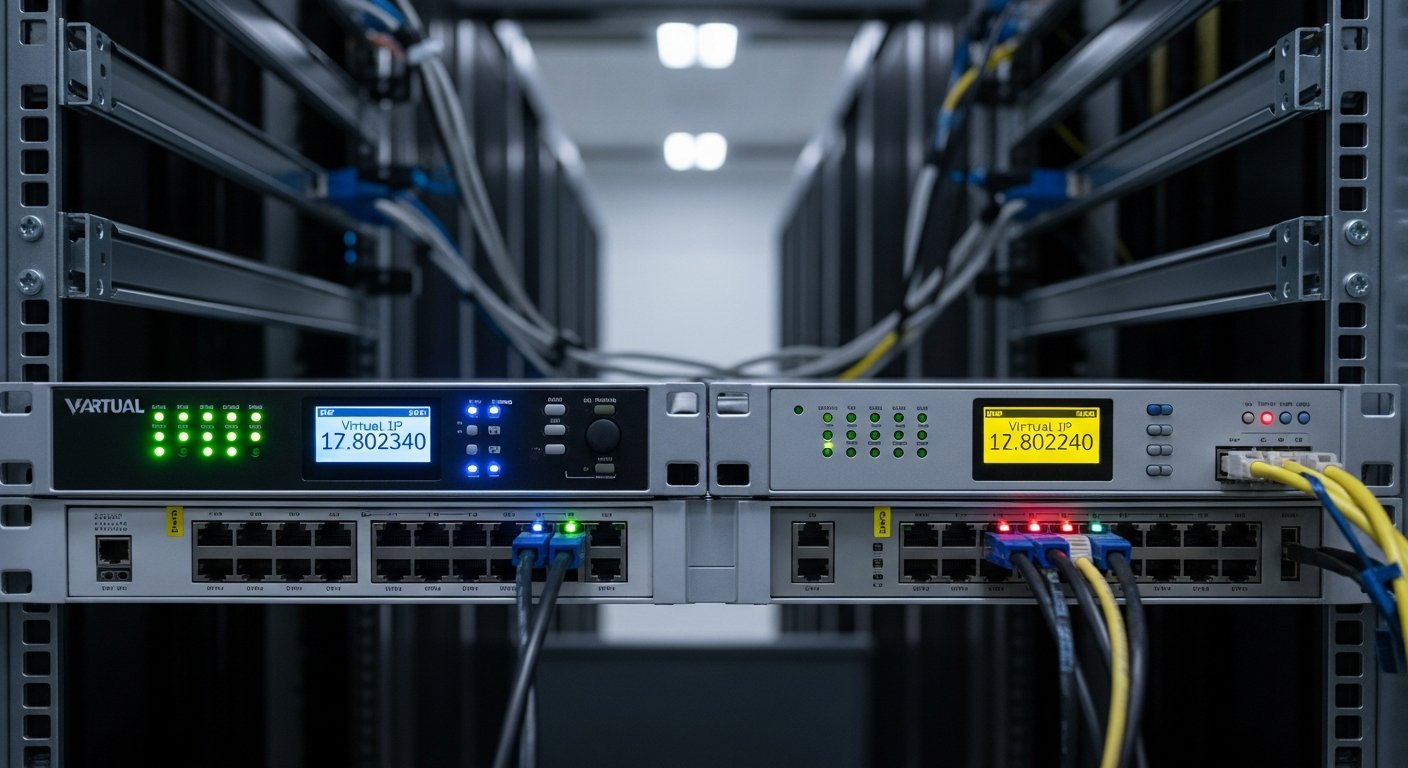

VRRP/HSRP: виртуальный шлюз для пользователей
Пользователи и серверы знают только один шлюз по умолчанию. За ним стоит пара маршрутизаторов с протоколом VRRP (RFC 5798) или HSRP (проприетарный протокол американских вендоров). Они договариваются, кто из них активный, и держат виртуальный IP. При отказе активного резервный забирает виртуальный IP за 1–3 секунды при стандартных таймерах. С millisecond-таймерами время сокращается до 100 мс. GLBP добавляет балансировку нагрузки между маршрутизаторами.
Динамическая маршрутизация OSPF и ECMP
Внутри сети для построения отказоустойчивых маршрутов используется OSPF — Open Shortest Path First. Он автоматически пересчитывает кратчайшие пути при изменении топологии. ECMP (Equal-Cost Multi-Path) позволяет балансировать трафик по нескольким путям одинаковой стоимости — это работает и как резервирование, и как увеличение полосы. BFD ускоряет обнаружение отказов до 50–150 мс.
BGP с двумя провайдерами: автономная система клиента
Самый солидный сценарий резервирования внешнего подключения — собственная автономная система (AS) клиента с BGP-маршрутизацией к двум провайдерам. Клиент анонсирует свой IP-блок в обе AS, при отказе одного провайдера трафик автоматически идет через второго. Время переключения BGP с дефолтными таймерами — 30–180 секунд, с BFD сокращается до 1–3 секунд.
Failover без потери сессий: stateful firewall в HA
Если в сети стоит firewall с инспекцией трафика, простое переключение IP не спасает: сессии TCP теряются, пользователи получают разрыв. Решение — два firewall в HA-режиме (active-passive или active-active) с синхронизацией таблицы сессий. Российские UserGate, Континент, Идеко поддерживают такой режим со временем переключения 5–30 секунд.
Архитектуры для разных размеров инфраструктуры
Под разные масштабы инфраструктуры подходят разные схемы. Разберем четыре типовых.
SMB: 2 коммутатора + bonding на серверах
Для малого офиса достаточно пары коммутаторов с MLAG и серверов с bonding в режиме 802.3ad. Если есть один-два маршрутизатора с VRRP — закрыт и L3-уровень. Бюджет минимальный, эксплуатация простая, отказоустойчивость на достаточном уровне.

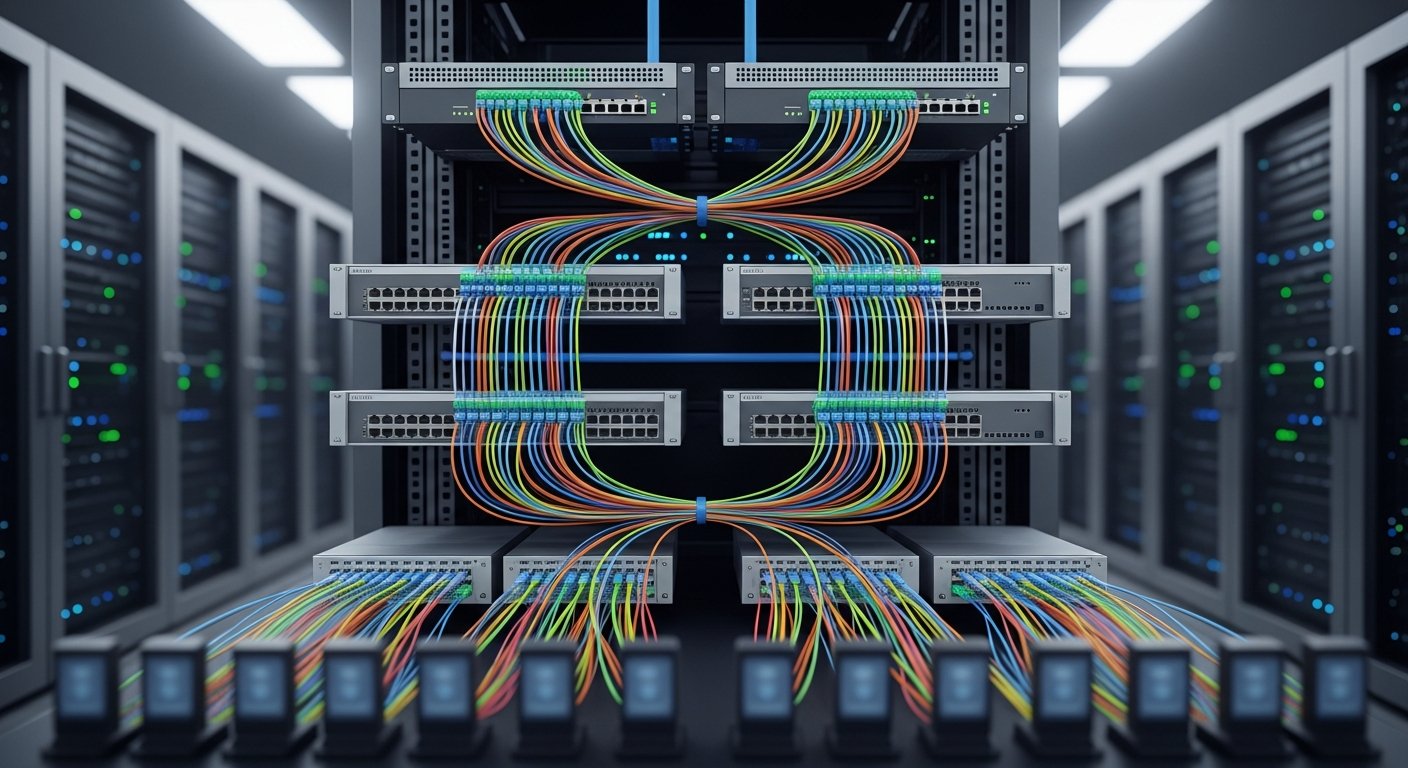

Средний бизнес: core-distribution-access с MLAG
Для среднего бизнеса с парой стоек строится трехуровневая архитектура: пара core-коммутаторов 10/25 Gb, distribution-уровень с MLAG, access-коммутаторы в каждой стойке. Серверы подключаются двумя линками к двум access-коммутаторам. Под такие архитектуры разумно сразу планировать серверы с двойными сетевыми картами 10/25 Gb и SFP-парами разных партий.
Дата-центр: spine-leaf фабрика с EVPN-VXLAN
В крупном ЦОД с десятками стоек применяется фабрика spine-leaf. Spine-коммутаторы (2–8 шт) подключены ко всем leaf-коммутаторам (по числу стоек) через 100/400 Gb линки. Маршрутизация — BGP-EVPN, инкапсуляция — VXLAN. Любой leaf видит любой leaf через 2 хопа, отказоустойчивость обеспечивается ECMP между spine. Масштабируется горизонтально без перепроектирования.
Геораспределение: два ЦОД и DCI-линки
Между двумя ЦОД прокладывается DCI-канал — пара темной оптики или MPLS-каналов через разных провайдеров. Логически это L2 или L3 stretch через EVPN-VXLAN или MPLS-VPLS. При отказе одного ЦОД сервисы перевозятся на второй, для пользователей это прозрачно благодаря anycast-IP или DNS-балансировке.
Резервирование внешнего канала и провайдеров
Внутренняя сеть отказоустойчива, а внешний канал один — типовая ошибка. Разберем, как ее избежать.

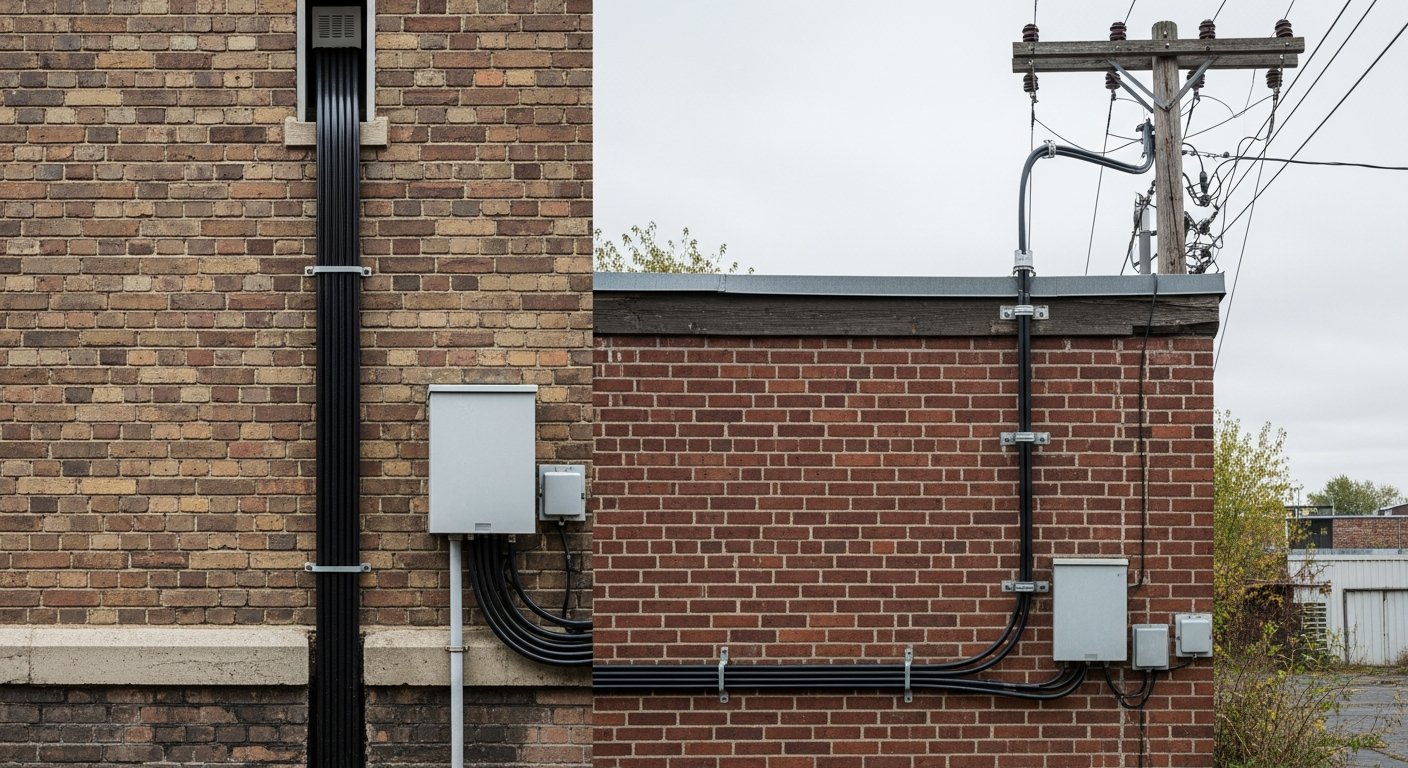

Два провайдера с разными вводами
Два кабеля от разных провайдеров должны заходить в здание разными путями — через разные коллодки, через разные ввода, желательно с разных сторон здания. Иначе экскаватор у соседнего дома порвет оба кабеля одновременно. Перед сдачей объекта полезно сделать аудит безопасности с проверкой реальных кабельных трасс — на бумаге часто все красиво, а в реальности два кабеля идут в одном лотке.
BGP-маршрутизация и SLA провайдеров
Если у компании серьезный трафик, имеет смысл получить собственную автономную систему и PI-блок IP. С AS-номером можно подключаться по BGP к нескольким провайдерам, и при отказе одного трафик автоматически идет через другого. В SLA провайдера обращайте внимание не только на гарантированную доступность (обычно 99.9%), но и на компенсацию при простоях, время реакции на инциденты и параметры RTO/RPO — за какое время канал должен восстановиться и какие потери данных допустимы при аварии.
Резервный LTE/5G канал для критичных сервисов
Для критичных сервисов помимо двух проводных провайдеров часто ставят резервный LTE или 5G модем. Это страховка на случай отказа сразу двух кабельных провайдеров — например, при крупной аварии в районе. Пропускная способность ниже, но базовая работа критичных сервисов (мониторинг, удаленный доступ, ключевые транзакции) поддерживается.
Что выбирать из российских вендоров
После 2022 года парк сетевого оборудования в РФ массово мигрирует на отечественных производителей. Разберем основных.

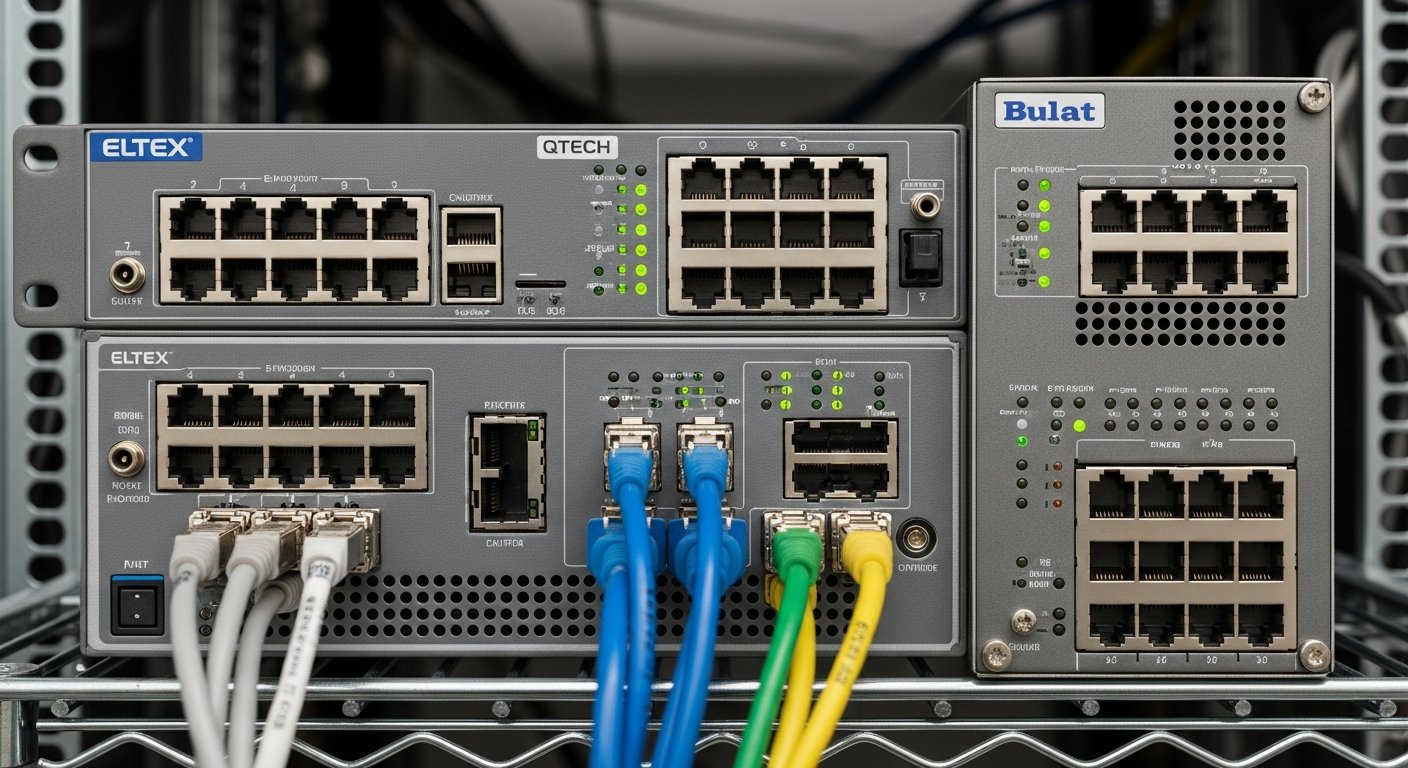

Eltex, QTECH, Bulat: коммутаторы L2/L3 с MLAG и стэками
Eltex (серии MES, ESR) — один из крупнейших российских производителей коммутаторов и маршрутизаторов. MES5500-32 — топовая модель агрегации с 32 портами 100G, поддерживает MLAG, RSTP, MSTP, CLI в индустриальном стиле. QTECH (QSW-серии) — конкурент с акцентом на BGP-EVPN и VXLAN. Bulat (BS-серии) и Аквариус активно развивают свои линейки коммутаторов под госзаказ. Под полноценный план миграции хорошо подходит импортозамещение серверов и сетевого оборудования вместе.
UserGate, Континент, Идеко: межсетевые экраны в HA
В сегменте NGFW и UTM лидеры — UserGate, Континент (Код Безопасности) и Идеко. Все три поддерживают HA-режим active-passive с синхронизацией сессий. UserGate работает на собственной ОС, Континент имеет сертификацию ФСБ по классу КС3, Идеко делает упор на удобство управления. Под значимые объекты КИИ обычно ставится Континент.
Открытые решения: pfSense/OPNsense с CARP
Для не критичных задач есть открытые решения — pfSense и OPNsense с протоколом CARP (Common Address Redundancy Protocol). CARP — это open-source аналог VRRP/HSRP, дает виртуальный IP, который мигрирует между парой firewall за секунды. Подходит для малого бизнеса с ограниченным бюджетом, но без сертификации регулятора.
Эксплуатация и проверки
Развернуть отказоустойчивую сеть — половина работы. Дальше начинается каждодневная эксплуатация.
Регулярный тест переключения: отключить один аплинк
Раз в квартал в окно обслуживания проводится drill-тест: физически отключается один аплинк, один коммутатор, один блок питания. Цель — проверить, что резерв действительно работает и MLAG/VRRP/BGP отрабатывают штатно. Без таких тестов «резерв» превращается в декоративный — он есть, но в момент реального инцидента не срабатывает.
Мониторинг каналов и сессий BGP/OSPF
Все каналы, BGP-сессии, OSPF-соседства, статус MLAG-пар — на мониторинге в Zabbix или PRTG. Алерты на разрывы, флаппинг, изменение количества активных линков. Без мониторинга админ узнает об отказе резервного канала только тогда, когда умрет основной — и резерва уже не будет.
Конфигурации в Git и регламент изменений
Конфигурации всех коммутаторов и маршрутизаторов хранятся в Git с историей изменений. Любая правка проходит через ревью, тестируется на стенде, накатывается через Ansible или вендорские инструменты. Без этого один неудачный change на core-коммутаторе может положить всю сеть.
Типовые ошибки
Опыт показывает, какие промахи делают команды при первой настройке резервирования.
«Резерв» сводится к одному коммутатору в стойке
Самая частая ошибка — поставить «резервный» коммутатор в ту же стойку рядом с основным, на тот же PDU, в тот же лоток. При локальной аварии (пожар, потоп, отказ стойки) оба коммутатора умирают одновременно. Правильно: резервные устройства разносить минимум по разным стойкам, а в идеале — по разным помещениям с разными вводами питания.
STP/RSTP не настроен, петля кладет все за секунды
Вторая частая ошибка — забыть включить RSTP/MSTP и BPDU guard. Любой пользователь, который случайно воткнул два конца патч-корда в один свитч под столом, создает петлю. За пару секунд весь L2-сегмент уходит в шторм и сеть умирает. RSTP с правильными настройками гарантирует, что петля будет автоматически заблокирована.
Два аплинка идут по одному кабельному лотку
Третья типовая ошибка — два резервных кабеля от двух разных коммутаторов прокладываются вплотную друг к другу через один лоток. Лоток упал, потолок протек, мыши прогрызли — обе линии умерли одновременно. Резервные пути должны идти физически разными маршрутами через разные кросс-щиты.
Хотите построить отказоустойчивую сеть для офиса, ЦОД или геораспределенной инфраструктуры? Наши инженеры спроектируют дублированные коммутаторы, MLAG, BGP-маршрутизацию с двумя провайдерами и подберут российское оборудование. Закажите аудит ИТ-инфраструктуры — на выходе будет готовая схема, спецификация и регламент тестирования.
Сравнительная таблица: типы резервирования
Часто задаваемые вопросы (FAQ)
Что такое MLAG и зачем он нужен?
MLAG (Multi-chassis Link Aggregation) — это технология, при которой пара физических коммутаторов работает как одно логическое устройство со стороны сервера. Сервер настраивает обычный LACP, не зная, что линки идут на две разные железяки. При отказе одного коммутатора трафик мгновенно идет через второй, время переключения 50–200 мс — практически незаметно для приложений.
Чем VRRP отличается от HSRP?
VRRP — открытый стандарт (RFC 5798), работает на коммутаторах и маршрутизаторах любых вендоров. HSRP — проприетарный протокол американских вендоров. Функционально оба делают одно: дают виртуальный IP, который мигрирует между парой устройств. Российские коммутаторы Eltex, QTECH поддерживают только VRRP, поэтому в современной импортозамещенной инфраструктуре HSRP практически не встречается.
Сколько коммутаторов минимум для отказоустойчивой сети?
Минимум два на каждом уровне. Пара access-коммутаторов в стойке, пара distribution-коммутаторов на этаж, пара core-коммутаторов в ядре. Один коммутатор — это всегда единая точка отказа, какую бы дорогую модель вы ни взяли. Конфигурации с одним устройством применяются только в dev-стендах и некритичных сегментах.
Можно ли подключиться к одному коммутатору двумя кабелями для резерва?
Это резерв только от обрыва кабеля, но не от отказа коммутатора. Если умирает сам коммутатор — оба кабеля бесполезны. Правильное резервирование — два кабеля к двум разным коммутаторам в режиме MLAG или bonding active-backup.
Зачем второй провайдер интернета бизнесу?
Без второго провайдера бизнес зависит от одного канала: авария у провайдера — простой всего бизнеса. Для интернет-магазина это означает потерю заказов, для банка — проблемы с эквайрингом, для офиса — невозможность работать. Стоимость второго провайдера обычно окупается за 1–2 крупных инцидента в год.
Что выбрать: stack или MLAG?
Stack удобнее в эксплуатации (одна точка управления, одна конфигурация), но менее устойчив к ошибкам — баг в прошивке роняет оба коммутатора одновременно. MLAG сложнее в настройке (две отдельные конфигурации), зато надежнее: каждый коммутатор живет своей жизнью, отказ одного никак не влияет на второй. Для критичных продакшен-задач выбирают MLAG.
Какие российские коммутаторы поддерживают MLAG?
Eltex MES5500/MES7000, QTECH QSW-6800/7000-серии, Bulat BS-series. Все они поддерживают MLAG со временем переключения 50–200 мс, RSTP/MSTP, VRRP, BGP-EVPN. Под госзаказ и значимые объекты КИИ берется конкретная сертифицированная модель из реестра Минпромторга.
Как протестировать отказоустойчивость без останова работы?
В окно обслуживания (обычно ночное) последовательно физически отключаются: один аплинк, один блок питания, один коммутатор, одна BGP-сессия. После каждого отключения проверяется работа сервисов, фиксируется время переключения, анализируются журналы. Если все работает штатно — резерв реально отказоустойчив. Полный drill-тест проводится раз в квартал.
