Одна стойка с серверами мощностью 5 кВт нагреет серверную 10 м² до опасных значений за 15–20 минут после остановки охлаждения. Прецизионный кондиционер для такого помещения подбирается не по прайс-листу, а по расчёту: суммарное тепловыделение оборудования, запас мощности 30%, схема резервирования N+1 и работа при морозе до -40°C зимой. В статье — методика расчёта и разбор типичных ошибок.
Чем точный кондиционер отличается от бытового
Бытовой сплит проектируется для жилья: он работает 6–10 часов в сутки, допускает колебания температуры ±3–4°C и не имеет встроенного контроля влажности. Серверное оборудование требует принципиально иного подхода. Прецизионный кондиционер (CRAC — Computer Room Air Conditioner) — промышленный прибор для непрерывной работы в машинных залах.
Стабильная температура и влажность 24/7
Прецизионная установка поддерживает температуру в диапазоне ±1°C и влажность с точностью ±5% RH круглосуточно, 365 дней в году. Именно такие параметры требует стандарт ASHRAE TC 9.9: рекомендуемый диапазон 18–27°C при влажности 20–80%. Выход за эти границы ведёт к сбоям накопителей, статическому разряду и деградации изоляции.
Высокая точность регулировки (±1°C, ±5% RH)
Достигается за счёт инверторного управления компрессором и электронных терморегуляционных вентилей. Бытовое оборудование работает по принципу «включено/выключено», из-за чего температура постоянно колеблется. Прецизионная система плавно подстраивает мощность, удерживая заданную точку без перерегулирования. Встроенный увлажнитель и осушитель позволяют контролировать влажность независимо от температуры — это недостижимо на бытовом сплите.
Работа на 100% годового цикла без срыва компрессора
Срок жизни стандартного бытового сплита при режиме 24/7 составляет 6–18 месяцев: компрессор не рассчитан на непрерывную работу. Прецизионный кондиционер строится на компрессорах коммерческого класса с ресурсом 60 000–80 000 часов, что соответствует 7–9 годам непрерывной эксплуатации. Производители Stulz, Daikin, Mitsubishi Electric, Систэм Электрик гарантируют такой режим при соблюдении регламентов обслуживания.
Расчёт холодопроизводительности для серверной 10 м²
Подбор начинается с расчёта суммарного тепловыделения. Итоговая холодопроизводительность определяется по четырём слагаемым. Паспортные значения TDP стоек из каталога серверных стоек — отправная точка при проектировании типовой конфигурации.

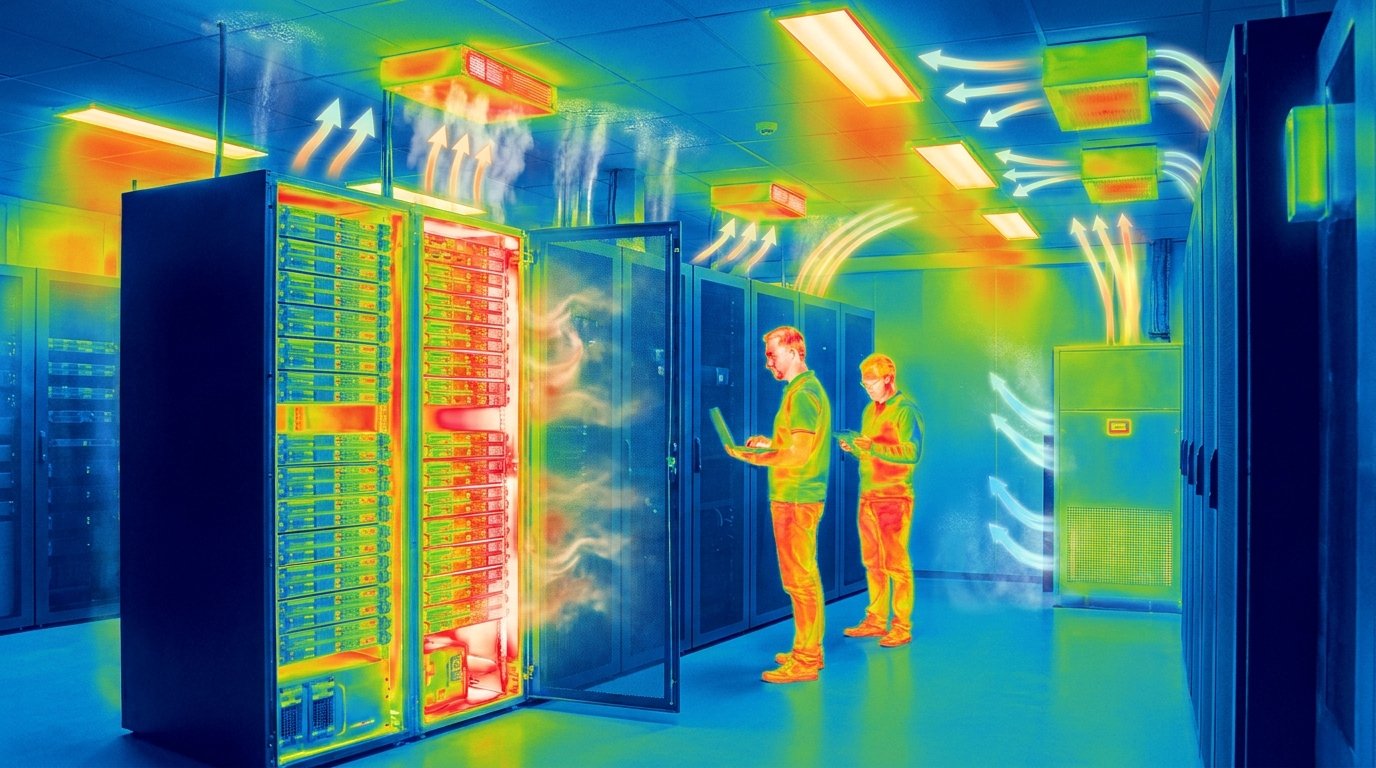

Шаг 1: тепловыделение оборудования (Вт = потребление)
Фундаментальный принцип: тепловыделение IT-оборудования численно равно его электропотреблению. Сервер, потребляющий 500 Вт, выделяет 500 Вт тепла — почти 100% электроэнергии превращается в тепло. Суммируйте паспортные значения TDP всех устройств в стойке: серверов, коммутаторов, СХД, источников бесперебойного питания. Для стойки с нагрузкой 5 кВт тепловыделение составит ровно 5 кВт.
Шаг 2: тепловыделение людей и освещения
Человек в состоянии покоя выделяет около 120 Вт, при активной работе — до 200 Вт. Освещение класса LED для помещения 10 м² добавит 80–150 Вт. Если в серверной постоянно дежурит технический специалист, закладывайте 200 Вт на человека. Для небольшой серверной, куда заходят редко, достаточно 100–150 Вт суммарно по этой статье.
Шаг 3: теплопритоки через стены и окна
Теплоприток через ограждающие конструкции рассчитывается по формуле Q = k × S × ΔT, где k — коэффициент теплопередачи (Вт/м²·K), S — площадь поверхности, ΔT — разница температур внутри и снаружи. Для внутренней серверной без окон, расположенной в кондиционируемом здании, этот вклад минимален — 100–300 Вт. Если серверная граничит с наружной стеной или имеет окна, теплоприток может достигать 500–800 Вт и требует отдельного расчёта.
Шаг 4: запас 20–30% на пики и резервирование
После суммирования всех составляющих добавляют запас 20–30%. Он нужен для трёх целей: компенсации пиковых нагрузок (когда все ЦП загружены на 100%), учёта будущего роста нагрузки и обеспечения резервирования N+1. Без этого запаса установка будет работать на пределе с первого дня.
Типичный результат для 10 м² с 1 стойкой 5 кВт: 7–9 кВт
Итоговый расчёт: 5000 Вт (оборудование) + 150 Вт (люди, освещение) + 200 Вт (теплопритоки) = 5350 Вт. С запасом 30%: 5350 × 1,3 = 6955 Вт ≈ 7 кВт. При двух стойках или более плотной компоновке цифра вырастет до 8–9 кВт. Именно в этом диапазоне (7–9 кВт) находится типовое техническое задание на систему охлаждения для серверной 10 м².
Типы систем охлаждения для малой серверной

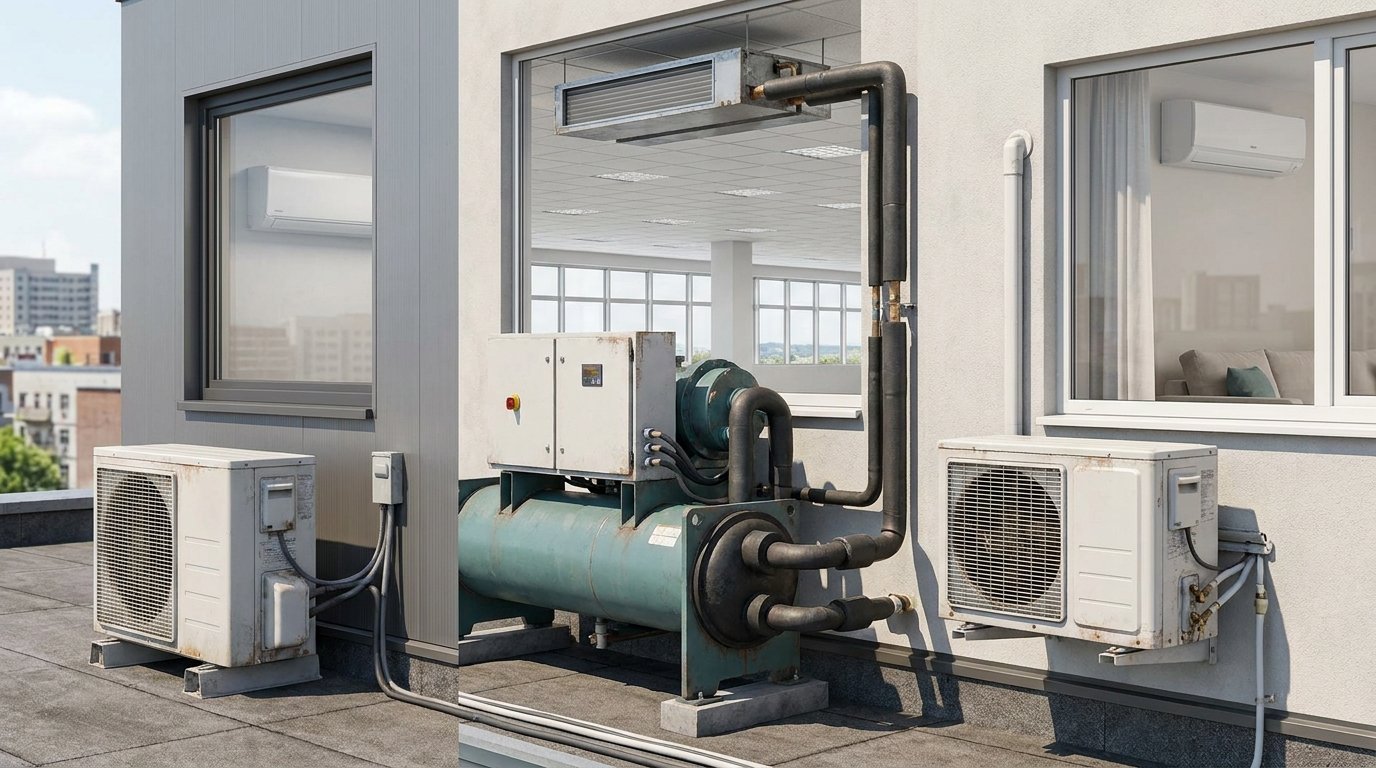

Выбор типа системы определяется не только холодопроизводительностью, но и требованиями к точности, режиму работы и бюджету. Для малых серверных актуальны три варианта.
DX-системы (прямое расширение): сплит, мульти-сплит
DX (Direct Expansion) — системы с прямым расширением хладагента, в которых испаритель находится непосредственно в охлаждаемом помещении. Стандартный канальный или кассетный прецизионный сплит мощностью 7–12 кВт — оптимальное решение для серверной 10 м². Он занимает минимум места, прост в монтаже и обслуживании. Мульти-сплит позволяет подключить два внутренних блока к одному внешнему — удобно для резервирования N+1 при ограниченной площади кровли или фасада.
Чиллер + фанкойлы (избыточно для 10 м²)
Чиллер — холодильная машина, вырабатывающая охлаждённую воду, которая распределяется по фанкойлам в помещениях. Система подходит для дата-центров от 50 м² и выше. Для серверной 10 м² это решение экономически нецелесообразно: капитальные затраты в 2–3 раза выше, монтаж сложнее, требуется отдельное помещение для чиллера и сеть трубопроводов.
Прецизионный DX с зимним комплектом
Для серверной в российском климате прецизионный DX с зимним комплектом — самое сбалансированное решение. Зимний комплект позволяет системе работать при наружных температурах до -30…-40°C. Без него компрессор выходит из строя уже при -15°C из-за недостаточного давления хладагента. Технические детали, принцип работы и расчёт окупаемости — в разделе «Зимний комплект и фрикулинг» ниже.
Сравнительная характеристика типов систем охлаждения для серверной:
Резервирование: N+1 в одной комнате
Отказ системы охлаждения — один из наиболее значимых инцидентов для серверной. Современные серверы уходят в аварийное завершение при температуре CPU выше 80–90°C, что в замкнутом помещении 10 м² наступает за 10–20 минут после остановки охлаждения. Схема резервирования N+1 — обязательное требование для любой production-серверной.
Два кондиционера по 50–70% нагрузки каждый

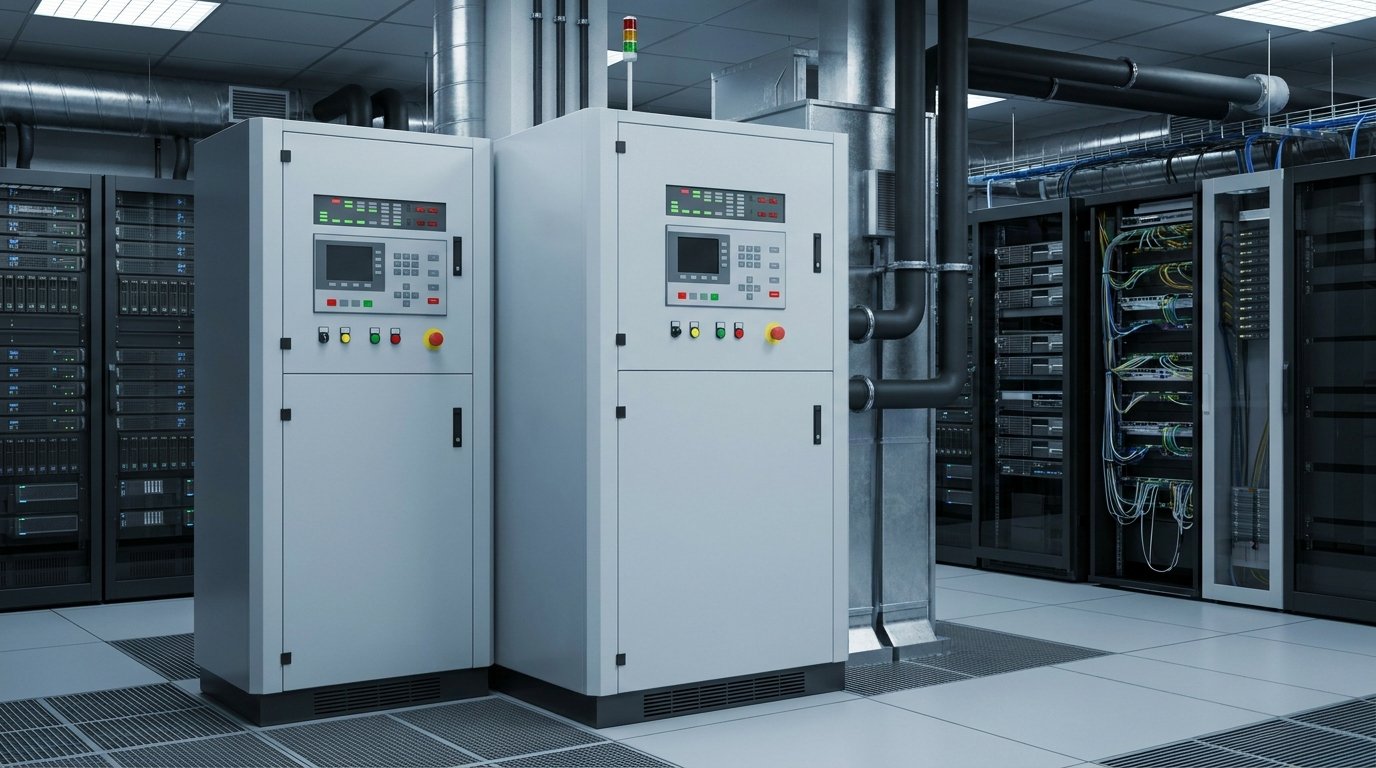

Классическая реализация N+1 для серверной 10 м²: две установки, каждая из которых в нормальном режиме несёт 50–70% расчётной нагрузки. При выходе одной из строя вторая переходит на 100% и обеспечивает охлаждение до прибытия сервисной бригады. Это требует, чтобы каждая из установок имела холодопроизводительность, достаточную для поддержания допустимой температуры в одиночку — обычно с запасом 20–30% сверх расчётного значения.
Ротация работы (block rotation) для равномерного износа
Если одна из двух установок работает постоянно, а другая стоит в горячем резерве, их ресурс расходуется неравномерно. Функция block rotation автоматически чередует ведущую и резервную установки по расписанию — например, еженедельно. Это выравнивает наработку обоих агрегатов и исключает ситуацию, когда «резервная» установка при реальной аварии отказывает из-за прикипевшего компрессора.
Что делать при отказе одного кондиционера
При срабатывании аварийного сигнала по одной из установок система управления автоматически переводит вторую в режим максимальной производительности и отправляет алерт дежурному администратору. Рекомендуемый регламент: в течение 4 часов запускается выездная бригада, в течение 24 часов — замена или ремонт. До восстановления нормального режима рассмотрите снижение нагрузки: отключение второстепенных сервисов, перенос виртуальных машин на внешние площадки.
Зимний комплект и фрикулинг
Серверная работает непрерывно, а значит, система охлаждения должна функционировать зимой не хуже, чем летом. В российском климате это требует специальных технических решений.

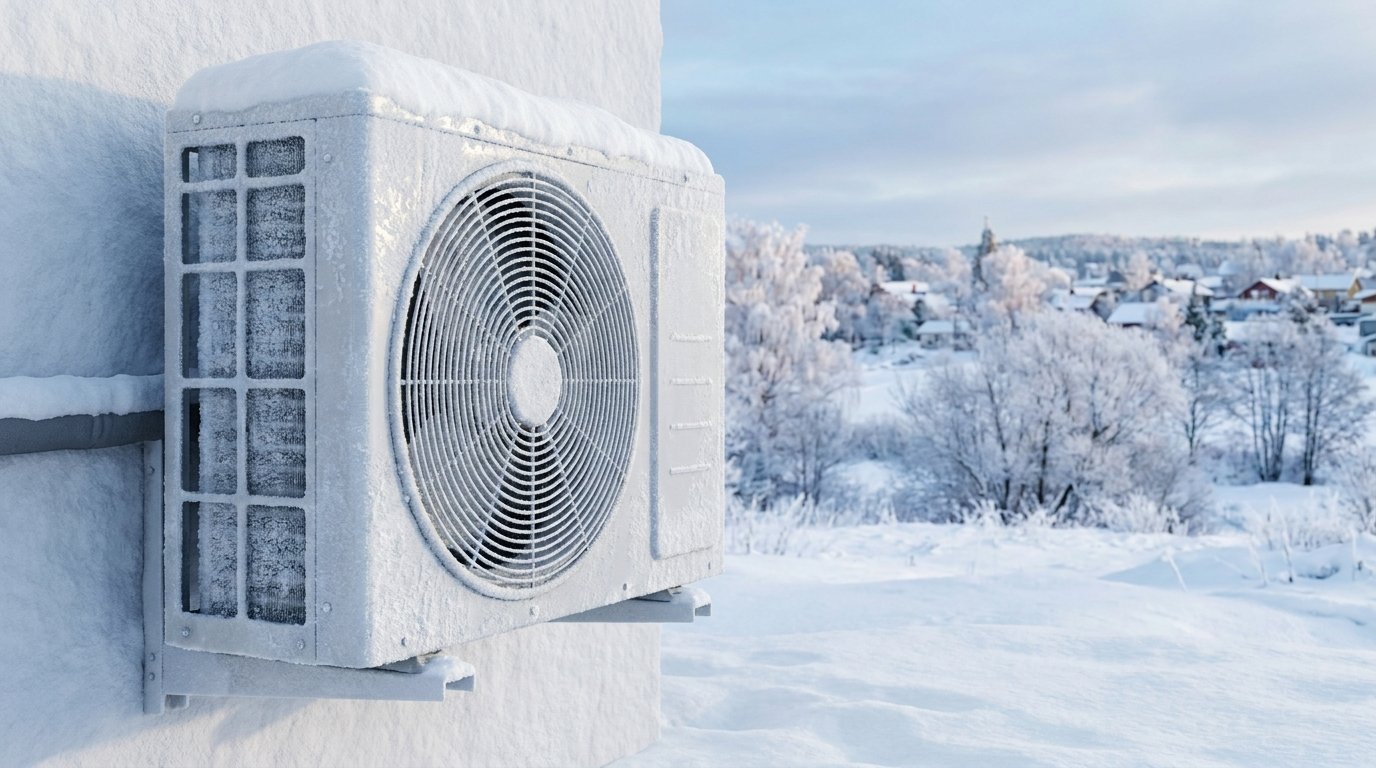

Зачем нужен зимний комплект (низкотемпературный)
Обычный компрессор в режиме охлаждения требует определённого давления конденсации. При снижении наружной температуры ниже 0°C давление падает, и компрессор либо выходит на аварийную защиту, либо разрушается. Зимний комплект решает эту проблему за счёт регулируемого байпаса горячего газа или управляемых жалюзи конденсатора: система искусственно поддерживает давление конденсации в допустимом диапазоне. Современные модели с зимним комплектом работают при наружном воздухе до -30…-40°C без потери производительности.
Прямой и косвенный фрикулинг
Фрикулинг — использование холодного наружного воздуха для охлаждения. Прямой фрикулинг подаёт наружный воздух непосредственно в серверную через фильтры — экономичен, но требует высокого качества воздуха снаружи. Косвенный фрикулинг использует промежуточный теплообменник: наружный воздух охлаждает контур хладагента или воды, не смешиваясь с воздухом внутри помещения. Второй вариант надёжнее для серверных — исключает попадание пыли и влаги. Прямой фрикулинг при наружном воздухе ниже +12°C позволяет экономить 60–80% электроэнергии на охлаждение.
Когда фрикулинг окупается для 10 м²
Экономический смысл фрикулинга для малой серверной появляется при холодопроизводительности от 7 кВт и наработке более 6000 часов в год при наружной температуре ниже +12°C. В Москве таких часов около 5000–5500 в год, что даёт окупаемость дополнительных инвестиций за 2–4 года. Если стойка потребляет 5 кВт и серверная работает 24/7, экономия на охлаждение составит 15 000–25 000 кВт·ч в год. При тарифе 6–8 руб/кВт·ч — 90 000–200 000 рублей ежегодно.
Размещение и воздухораспределение
Даже правильно подобранная по мощности установка будет работать неэффективно при ошибках в размещении. В серверной 10 м² каждый метр имеет значение.
Подача вниз vs подача сверху

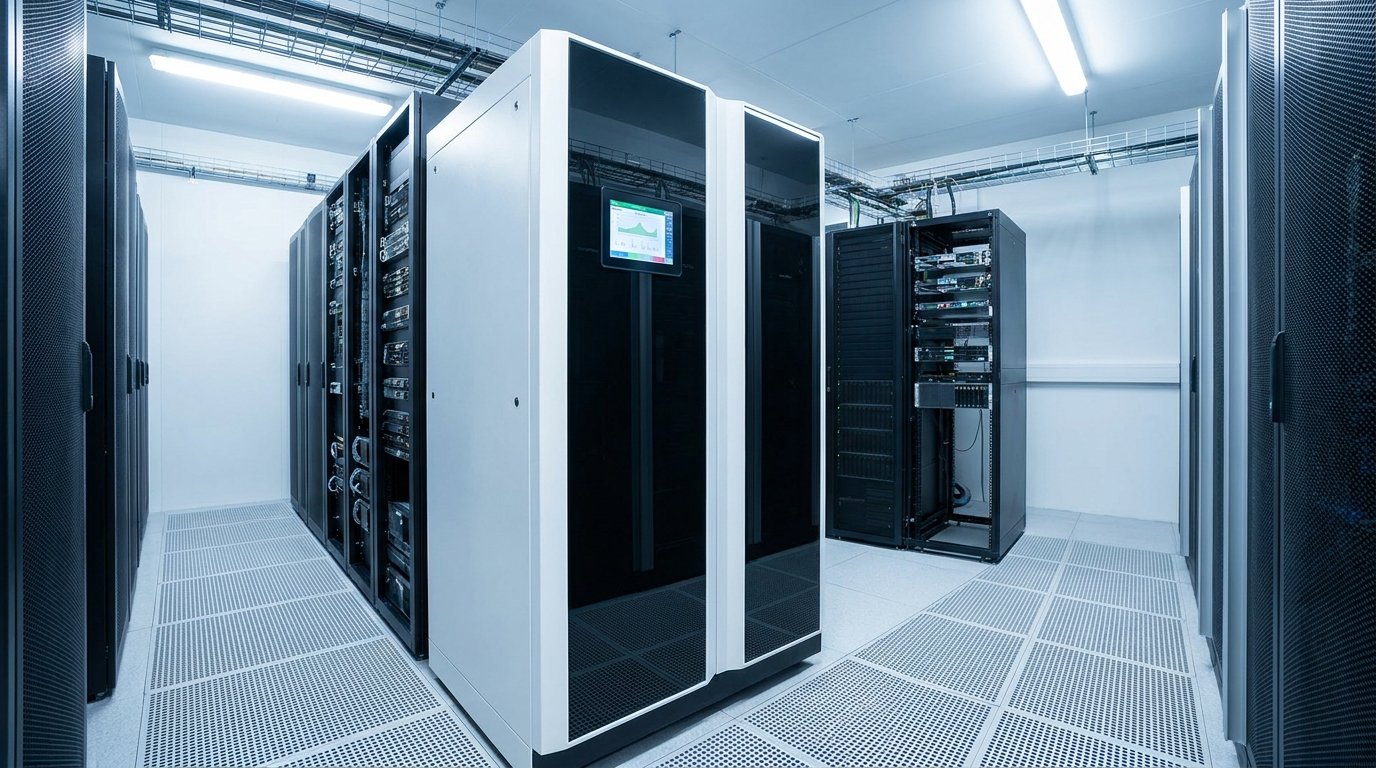

Прецизионные DX-установки напольного типа, как правило, подают холодный воздух снизу через перфорированный фальшпол — это наиболее эффективная схема для стоечного оборудования, которое забирает воздух спереди снизу. Потолочные и настенные модели подают воздух сверху, что приемлемо при отсутствии фальшпола, но требует тщательной проработки воздушных потоков. Для серверной 10 м² с одной стойкой чаще всего используется напольная или настенная прецизионная установка с боковой подачей.

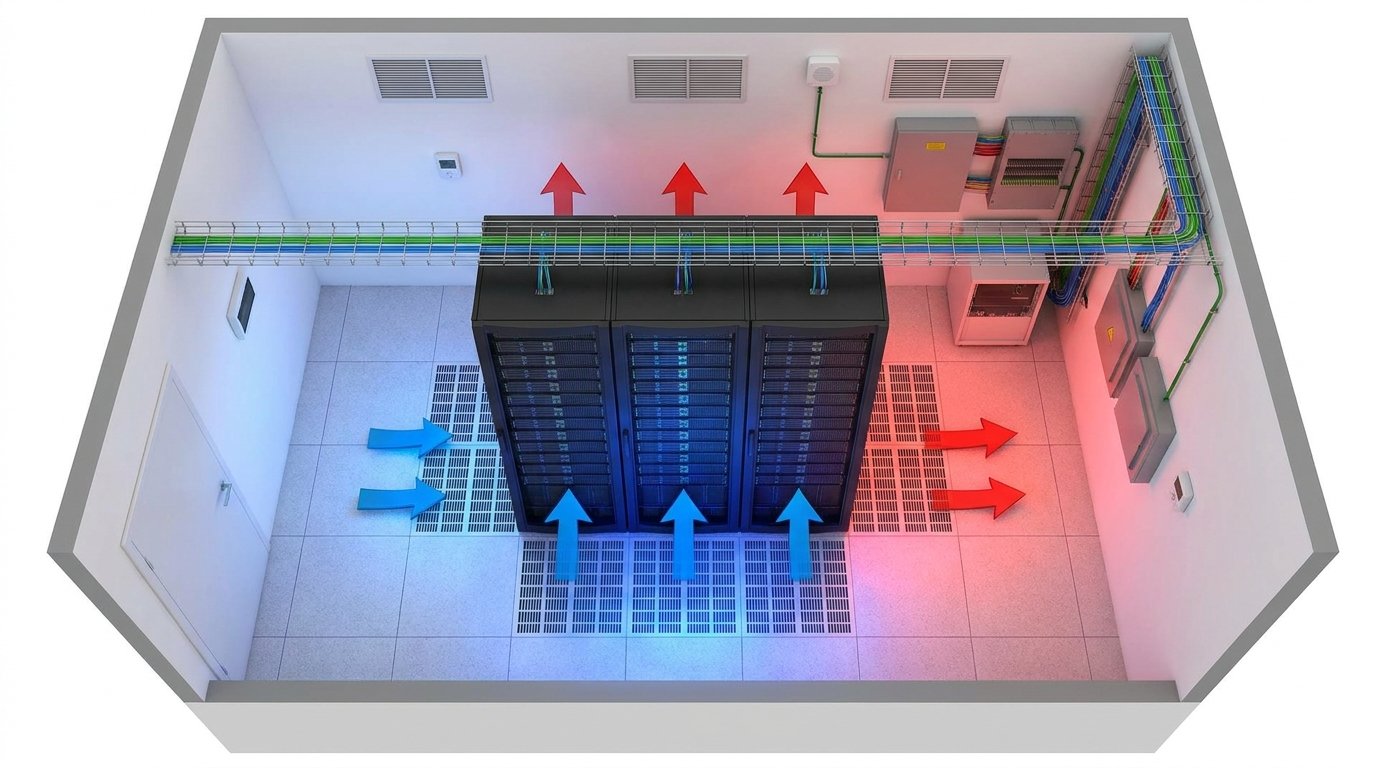

Изоляция горячего и холодного коридоров
Разделение горячего и холодного коридоров — стандартная практика для любого дата-центра, применимая даже в малых серверных. Холодный воздух подаётся в лицевую сторону стоек, горячий отводится с тыловой стороны непосредственно к воздухозаборнику кондиционера. Физические экраны и заглушки для незанятых юнитов в стойках предотвращают рециркуляцию горячего воздуха. В помещении 10 м² эти меры позволяют снизить потребляемую мощность системы охлаждения на 15–25%.
Высота потолка и циркуляция
При высоте потолка менее 2,5 м горячий воздух не успевает полностью отвестись от оборудования и частично рециркулирует. Оптимальная высота — 3–3,5 м, при которой нет застойных зон. Если высота потолка ограничена, компенсируйте это увеличением кратности воздухообмена: производительность вентилятора кондиционера должна обеспечивать не менее 30–40 объёмообменов в час для помещения 10 м².
Мониторинг температуры и состояния кондиционеров
Мониторинг климатических параметров позволяет зафиксировать аномалию раньше, чем она выйдет в инцидент. Климатические данные серверной вписываются в ту же систему мониторинга, что и серверное оборудование: Zabbix, Grafana или любой NMS с поддержкой Modbus/SNMP.
Сенсоры температуры и влажности в стойках
Датчики температуры и влажности должны располагаться на входе и выходе каждой стойки: минимум по одному датчику на уровне 1U, середины стойки и верхнего юнита. Это позволяет отслеживать неравномерность охлаждения и выявлять горячие точки. Для серверной 10 м² с одной-двумя стойками достаточно 4–6 датчиков суммарно. Интеграция осуществляется по 1-Wire, Modbus RTU или через SNMP-адаптер.
BMS / EMS и интеграция с DCIM
BMS (Building Management System) и EMS (Energy Management System) позволяют управлять климатическим оборудованием централизованно. Для серверной 10 м² полноценная BMS избыточна; достаточно контроллера самого кондиционера с SNMP/Modbus-интерфейсом и DCIM-клиента, который собирает данные с датчиков. Современные прецизионные установки Stulz CyberAir, Daikin Uniflair и Систэм Электрик AirCool поставляются с готовыми SNMP-картами и шаблонами интеграции.

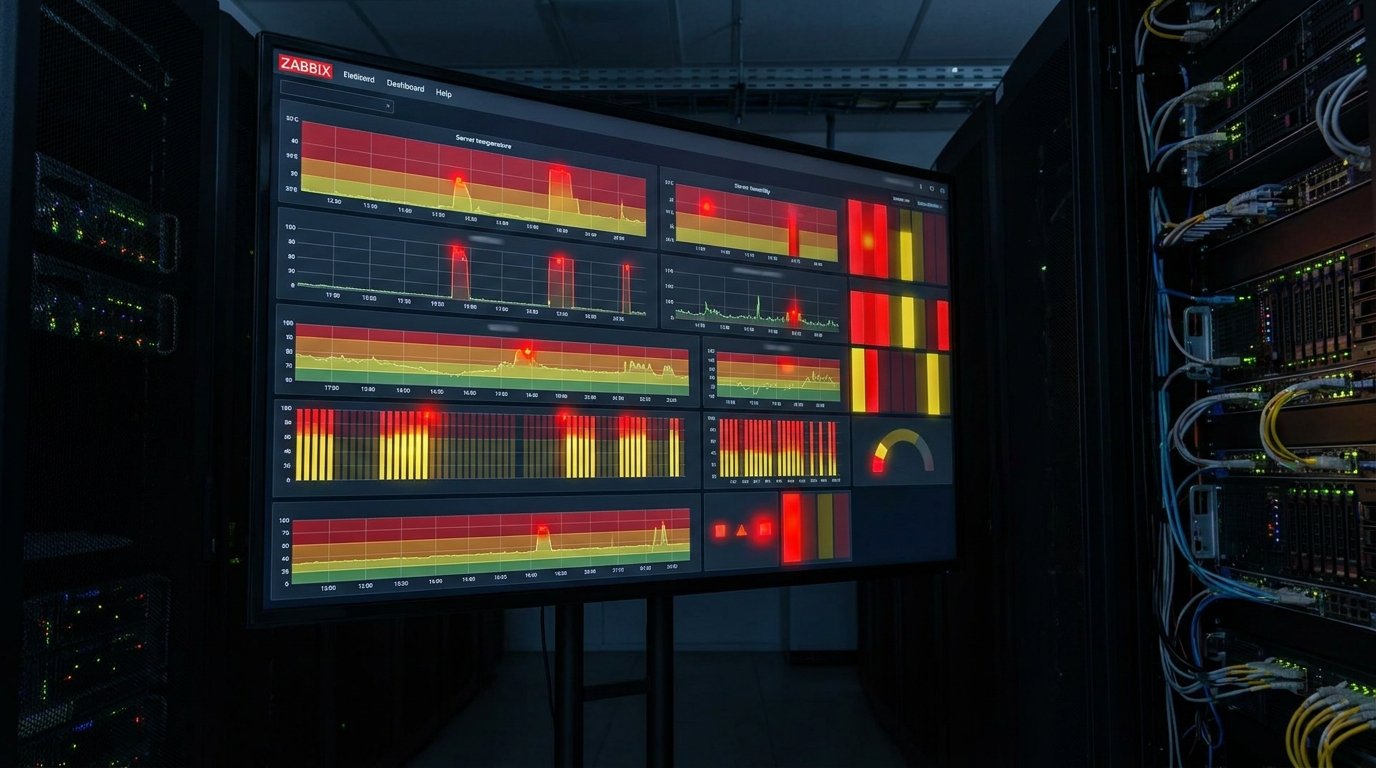

Алерты в Zabbix, Grafana, российских NMS
Для оперативного оповещения настраивают триггеры в Zabbix: температура выше 27°C — предупреждение, выше 30°C — критический алерт. Grafana используется для визуализации трендов температуры и влажности за сутки/неделю/месяц. Среди российских систем мониторинга популярны MaxPatrol SIEM и разработки на базе OpenNMS. Алерты направляются на почту, в Telegram-бот и по SMS — дублирование каналов обязательно для production-серверной.

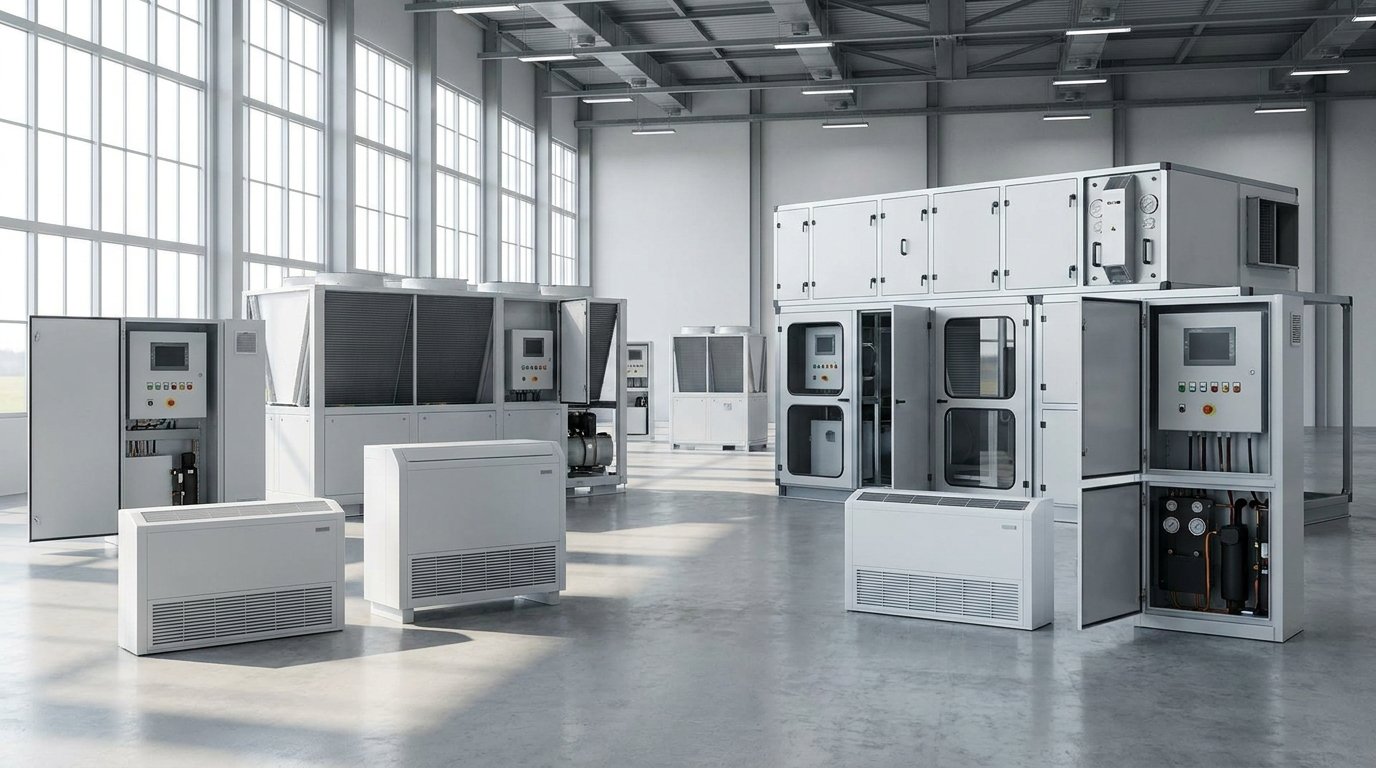

Российские и совместимые модели
После 2022 года вопрос импортозамещения климатического оборудования для серверных стал приоритетным. Рынок предлагает как отечественные решения, так и параллельный импорт.
Систэм Электрик прецизионные DX
Систэм Электрик (бывшее российское подразделение Schneider Electric) выпускает линейку AirCool — прецизионные DX-кондиционеры мощностью 5–50 кВт. Оборудование включено в реестр Минпромторга как российское, имеет сертификаты ГОСТ и подходит для государственных объектов. Модели оснащены зимним комплектом, увлажнителем, Modbus/SNMP-интерфейсом. Сервисная сеть охватывает все крупные города России, запасные части на складе.
Coolsmart, Кронт, Климавент
Coolsmart (г. Санкт-Петербург) производит прецизионные установки серии Precision с холодопроизводительностью 8–30 кВт, в том числе версии с фрикулингом. Кронт (г. Москва) специализируется на климатическом оборудовании для телекоммуникационных шкафов и небольших серверных — линейка КРОНТ-СПЛИТ 7–12 кВт. Климавент выпускает стандартные и взрывозащищённые прецизионные установки. Все три производителя предлагают интеграцию через Modbus и имеют опыт поставок для операторов связи и банков.
Импортные через параллельный импорт: Stulz, Daikin, Mitsubishi Electric
Stulz CyberAir 3 Pro и серия WIB — мировой стандарт для серверных, доступный через параллельный импорт из ОАЭ, Турции и Казахстана. Daikin Uniflair и Mitsubishi Electric серии PAC также поставляются через авторизованных посредников. Ключевые риски параллельного импорта: отсутствие официальной гарантии производителя, потенциальные сложности с сервисом и запчастями. При выборе запросите у поставщика наличие склада запчастей и сертифицированного сервисного персонала.
Типовые ошибки при подборе
Большинство проблем с охлаждением малых серверных возникают из-за трёх повторяющихся ошибок. Их легко избежать, если знать заранее.
Бытовой сплит-кондиционер в серверной
Бытовое оборудование не имеет функции контроля влажности, не рассчитано на непрерывный цикл и не обеспечивает нужной точности регулировки. Срок службы бытового сплита в режиме 24/7 — 6–18 месяцев, после чего неизбежен аварийный останов. Для серверной нужен прецизионный кондиционер: 24/7 ±1°C без деградации компрессора и с контролем влажности.
Расчёт без запаса на рост нагрузки
Установка, подобранная «впритык» к текущей нагрузке, устаревает уже при добавлении первого нового сервера. IT-инфраструктура растёт: виртуализация уплотняет нагрузку, новые задачи требуют более мощных процессоров, хранилища расширяются. Минимальный запас при проектировании — 30%, рекомендуемый — 50%. Это даёт 3–5 лет до следующего апгрейда системы охлаждения без аварийных ситуаций.
Отсутствие зимнего комплекта в средней полосе
Эксплуатация стандартного кондиционера без зимнего комплекта при температуре ниже -5°C приводит к отказу компрессора в течение первого же зимнего сезона. В средней полосе России таких дней 60–90 в год. Зимний комплект стоит 15–30% от стоимости установки, но экономит полную замену оборудования стоимостью в несколько раз дороже. Байпас горячего газа или управляемые жалюзи — стандартная опция для любого уличного блока, предназначенного для российского климата.
Рассчитаем систему охлаждения под вашу серверную
Проектируете серверную на 10–20 м² и подбираете прецизионный кондиционер? Наши инженеры рассчитают холодопроизводительность под ваше оборудование, подберут DX-систему с зимним комплектом и схемой резервирования N+1. Полный каталог оборудования — в разделе охлаждение для ЦОД. Оставьте заявку — инженер свяжется в течение рабочего дня.
FAQ
Что такое прецизионный кондиционер и зачем он нужен для серверной?
Прецизионный кондиционер (CRAC) — промышленная климатическая установка, разработанная для поддержания стабильной температуры ±1°C и влажности ±5% RH в режиме 24/7. В отличие от бытовых аналогов, он работает непрерывно без деградации компрессора и контролирует сразу два параметра — температуру и влажность.
Как рассчитать холодопроизводительность для серверной 10 м²?
Суммируйте тепловыделение всего IT-оборудования (равно его электропотреблению), добавьте тепло от людей и освещения, теплопритоки через стены. Умножьте на коэффициент запаса 1,25–1,3. Для стойки 5 кВт типичный результат — 7–9 кВт.
Нужен ли зимний комплект в средней полосе России?
Обязательно. Без него кондиционер не работает при температуре ниже -5…-10°C, а это 60–90 дней в году для Москвы и Центральной России. Зимний комплект обеспечивает работу до -30…-40°C.
Что такое резервирование N+1 и как его организовать в комнате 10 м²?
N+1 означает, что при отказе одного агрегата остальные обеспечивают полное охлаждение. Для серверной 10 м² — два кондиционера по 50–70% нагрузки каждый с функцией ротации работы. При выходе одного второй автоматически берёт на себя всю нагрузку.
Чем DX-система отличается от чиллера для малой серверной?
DX (прямое расширение) использует хладагент непосредственно в испарителе внутреннего блока — компактно, экономично, просто в монтаже. Чиллер производит охлаждённую воду и распределяет её по фанкойлам — оправдан при площади от 50 м² и мощности от 30 кВт. Для серверной 10 м² чиллер избыточен.
Что такое фрикулинг и когда он окупается для небольшой серверной?
Фрикулинг — использование холодного наружного воздуха для охлаждения без работы компрессора. При наружной температуре ниже +12°C экономит 60–80% энергии на охлаждение. Для серверной 10 м² окупается за 2–4 года при нагрузке от 5 кВт и круглосуточной работе.
Какие российские производители выпускают прецизионные DX-установки?
Систэм Электрик (AirCool, 5–50 кВт, реестр Минпромторга), Coolsmart (Precision, 8–30 кВт), Кронт (КРОНТ-СПЛИТ, 7–12 кВт), Климавент. Все имеют Modbus/SNMP-интеграцию и опыт поставок для банков и телеком-операторов.
Какие параметры контролирует ASHRAE TC 9.9 для серверных?
Стандарт ASHRAE TC 9.9 устанавливает рекомендуемый диапазон: температура 18–27°C, влажность 20–80% относительной влажности. Выход за эти границы повышает риск отказа оборудования из-за статического электричества (низкая влажность) или конденсации (высокая влажность).
