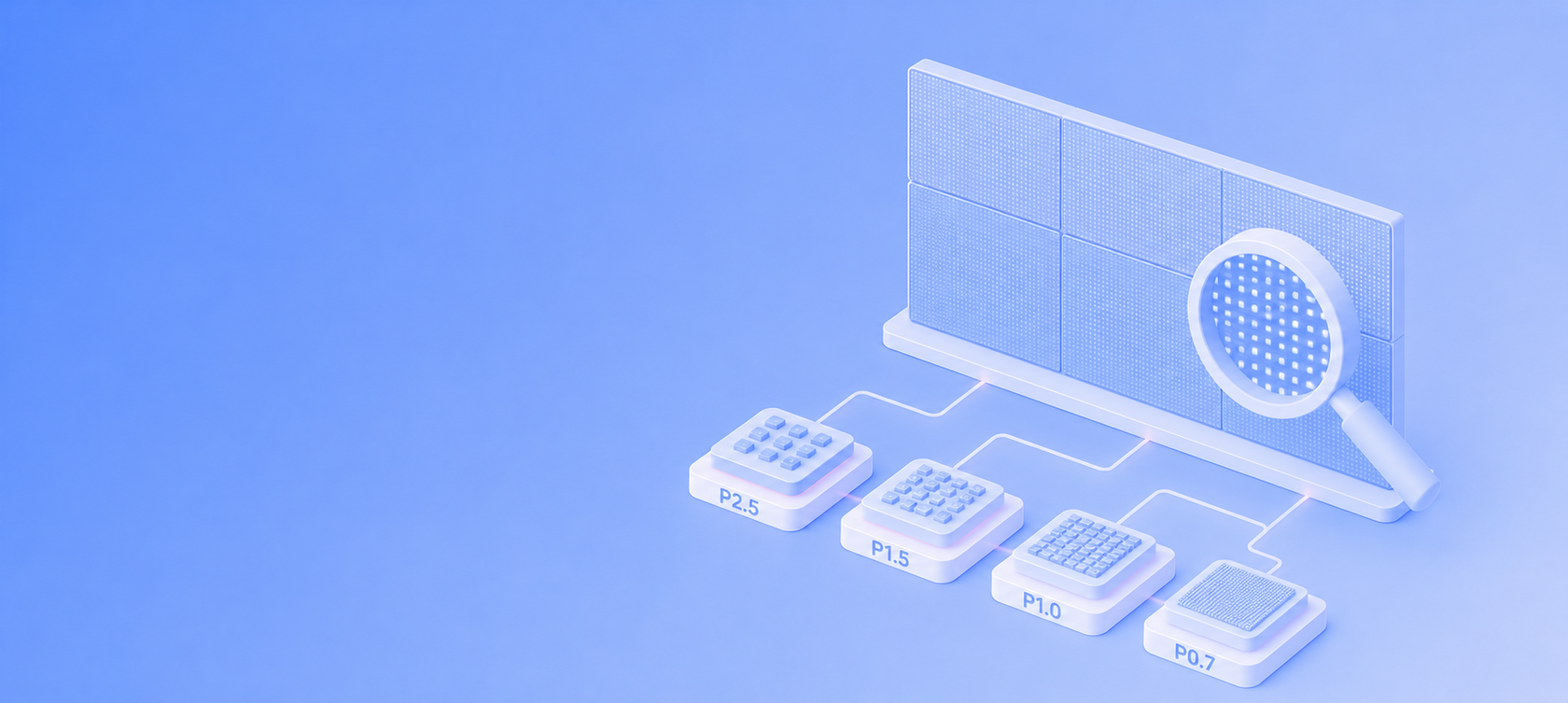

Шаг пикселя
P2.5 означает шаг пикселя 2,5 миллиметра — столько между центрами соседних светодиодов. Чем меньше число, тем плотнее матрица и тем ближе можно подойти, не различая отдельных точек
Светодиодные видеостены: подбор по шагу пикселя
Шаг пикселя — расстояние между центрами соседних светодиодов. От него зависит, с какой дистанции полотно выглядит изображением, а не сеткой из точек, и какое разрешение оно выдаст при заданной ширине. Настройками этот параметр не исправляется: если матрица оказалась слишком крупной для первого ряда, помогает только замена модулей. Мы считаем шаг пикселя от реальных дистанций в вашем помещении и показываем в цифрах, что изменится при соседней маркировке
В реестре проверенных поставщиков
Рейтинг компании
{ преимущества }
Что означает шаг пикселя в маркировке?
Плотность растет квадратично
Уменьшили шаг вдвое — светодиодов на квадратном метре стало вчетверо больше. Между P2.5 и P1.2 шаг сокращается чуть больше чем вдвое, поэтому плотность растет примерно в четыре с небольшим раза. Отсюда и разрыв в цене, и разрыв в потреблении. Мелкий шаг пикселя — это не «просто лучше», это другой класс оборудования
Правило дистанции и что бывает при ошибке
Прямой расчет
Минимальная комфортная дистанция в метрах примерно равна шагу пикселя в миллиметрах. P1.5 смотрят с 1,5–2 м, P1.8 — с 2–3 м, P2.5 — с 2,5–4 м, P3.9 — с 4–6 м
Обратный расчет
Ширина в миллиметрах, деленная на шаг, дает число пикселей по горизонтали. Полотно шириной 6 м при P2.5 выдаст 2400 пикселей, при P3.9 — около 1538. Разница в полтора раза решает, будет ли читаться мелкий текст
Ошибка в сторону крупной матрицы
Зритель у первого ряда видит сетку из отдельных точек. Изображение выглядит грубым, и калибровка это не исправит — светодиоды физически стоят слишком редко
Ошибка в обратную сторону
Экран стоит дороже и потребляет больше, а зритель разницы не замечает: с шести метров P2.5 и P3.9 выглядят одинаково
Рассчитаем конфигурацию под ваши условия
Таблица соответствий
| Маркировка | Минимальная дистанция | Где применяют | На что обратить внимание |
|---|---|---|---|
| P1.2–P1.5 | от 1,2–2 м | диспетчерские и студии | высокое потребление, дорогой контроллер |
| P1.8–P2.0 | от 2–3 м | презентационные залы, шоурумы | универсальный выбор для помещений |
| P2.5 | от 2,5–4 м | конференц-залы, вестибюли | оптимум цены и детализации |
| P3.9 | от 4–6 м | большие залы, атриумы | текст мелким шрифтом уже не читается |
| P4 и крупнее | от 4 м, на практике от 6 | крупные объекты, улица | для помещений почти не берут |
Что мы уточняем перед выбором шага?
| Вводная | Что она меняет | Что нужно знать |
|---|---|---|
| Дистанция первого ряда | Плотность матрицы | Где стоит ближайший зритель |
| Ширина экрана | Разрешение при выбранном шаге | Свободное место на стене |
| Тип контента | Требуемая детализация | Видео или мелкий текст и таблицы |
| Съемка в кадр | Частота обновления | Ведется ли видеозапись |
| Освещенность | Яркость модулей | Окна и уровень общего света |
| Бюджет мощности | Допустимый шаг пикселя | Свободные киловатты в щите |
{ конфигурации }
Три типовые сборки
Диспетчерская: оператор в двух метрах
Когда так делают: человек сидит вплотную и работает с мелкими деталями — схемами и мнемосхемами. Экономить на шаге здесь бессмысленно: сетка будет видна
- Маркировка
- P1.2–P1.5
- Разрешение при ширине 3 м
- 2000–2500 px
- Потребление
- Повышенное, плотная матрица
- Контроллер
- Под поток выше 4K
Конференц-зал: первый ряд в четырех метрах
Когда так делают: изображение смотрят со стульев, ближе никто не подходит. P2.5 дает честный Full HD и не заставляет переплачивать за плотность
- Маркировка
- P1.2–P1.5
- Разрешение при ширине 4,8 м
- 1920 px
- Потребление
- Среднее
- Контроллер
- Один-два источника
Атриум: зритель не ближе шести метров
Когда так делают: мелкий текст на таком экране уже не показывают — он работает на крупную графику и видео
- Маркировка
- P3.9
- Разрешение при ширине 5 м
- 1280 px
- Потребление
- Ниже, чем у мелкого шага
- Контроллер
- Плейлист или трансляция
Состав поставки
Светодиодные модули
Кабинеты и система крепления
Контроллер под требуемое разрешение
Блоки питания и коммутация
Монтаж и сборка полотна
Калибровка яркости и цветаОбучение оператора
Запас модулей в ЗИП и гарантияКак идет подбор и поставка?
1 этап
Замер дистанций: 1 рабочий день
где стоит первый зритель, где последний
- 2 этап
Расчет шага и разрешения: 2–3 рабочих дня
прямой и обратный счет под ваш экран
- 3 этап
Согласование: 1–2 рабочих дня
сверяем соседние маркировки и утверждаем раскладку модулей
- 4 этап
Поставка: 3–6 недель
модули и контроллер. Точный срок фиксируем в договоре
- 5 этап
Монтаж: 2–7 рабочих дня
сборка и коммутация
- 6 этап
Калибровка: 1–2 рабочих дня
выравниваем яркость по площади
- 7 этап
Передача: полдня
обучаем оператора, отдаем ЗИП
Частота обновления и съемка
Частота обновления
Если экран попадает в кадр видеокамеры, добавляется еще один параметр — частота обновления. При значении ниже 1920 Гц на записи появляются полосы и мерцание, даже если глазом изображение выглядит идеально
Выбор модулей
Для съемки берут модули с частотой от 3840 Гц. На восприятие вживую это не влияет, но снимает проблему с камерой. Спрашиваем об этом заранее: заменить модули после монтажа дороже, чем выбрать их правильно
{ под ключ }
Что мы делаем при подборе?
Считаем шаг пикселя от дистанции, а не от бюджета
переплата так же вредна, как и экономия
Показываем обратный счет
сколько пикселей даст экран вашей ширины в каждом варианте
Спрашиваем про съемку
до того, как заказать модули
Готовим документы для закупки по 44-ФЗ и 223-ФЗ
без них тендер не пройдет отбор
Наш проект
экраны с разным шагом под разные зоны мы подбирали в проекте для сети магазинов
{ оборудование }
Как конструктив модуля связан с шагом
Выбор технологии: SMD или COB
Светодиод монтируют на поверхность модуля (SMD) или заливают компаундом целиком (COB). На крупной матрице разница почти не считывается, а вот при P1.2–P1.5 она становится практической: у COB глубже черный и выше стойкость к касаниям, а плотную матрицу как раз ставят там, где до экрана можно дотянуться рукой
Выбор контроллера видеостены
Поэтому конструктив мы обсуждаем после того, как определен шаг, а не до. Остальные параметры полотна — яркость, крепление, вес и питание — разбираем на странице LED-видеостен . Если закупка идет с требованием реестровости, модули подбираем из перечня Минпромторга — с заключением по ПП №719
Как шаг влияет на бюджет владения
Энергопотребление и тепловыделение
Цена квадратного метра — не единственное, что меняется с плотностью матрицы. Растет потребление, а вместе с ним счета за электричество. Растет тепловыделение, и в закрытом помещении может понадобиться дополнительная вентиляция — для диспетчерской это еще и вопрос шума на рабочем месте, ориентир здесь не выше 45 дБ
Стоимость обслуживания и ЗИП
Меняется и стоимость обслуживания. Чем плотнее матрица, тем дороже отдельный модуль, а значит, дороже обходится ЗИП и каждая замена. Для круглосуточного объекта это ощутимая статья расходов на горизонте нескольких лет
Полная стоимость владения
Поэтому выбор мы показываем в двух цифрах: сколько стоит решение сейчас и во что оно обойдется в эксплуатации. Разница между соседними маркировками по первой цифре может быть небольшой, а по второй — заметной
Куда смотреть дальше?
Видеостены под ключ
Led-видеостены
Видеостена 2×2
Видеостена 4×4
Оставьте заявку и получите бесплатную консультацию
{ свяжитесь с нами }
Назовите дистанцию — назовем маркировку
Напишите, где стоит первый зритель и какого размера нужен экран. Посчитаем шаг с разрешением и мощность полотна. В ответ — спецификация и КП
Часто задаваемые вопросы
P2.5 или P3.9 — на этой дистанции рабочие оба. Считать стоит от ширины: при экране 4 м P2.5 даст 1600 пикселей по горизонтали, P3.9 — около 1025. Если на экран выводятся таблицы, разница принципиальна.
Ширину в миллиметрах разделите на шаг. Полотно 3 м при P2.5 — это 1200 пикселей, при P1.5 — 2000. Если нужного числа не получается, меняют либо шаг, либо ширину.
Нет. С шести метров зритель не отличит P2.5 от P3.9, а платить и потреблять экран будет заметно больше.
Если матрица слишком крупная, зритель у первого ряда увидит сетку из точек. Если слишком плотная — вы переплатите за детализацию, которую никто не различит.
Частоту обновления: нужны модули от 3840 Гц, иначе на видео появятся полосы.
