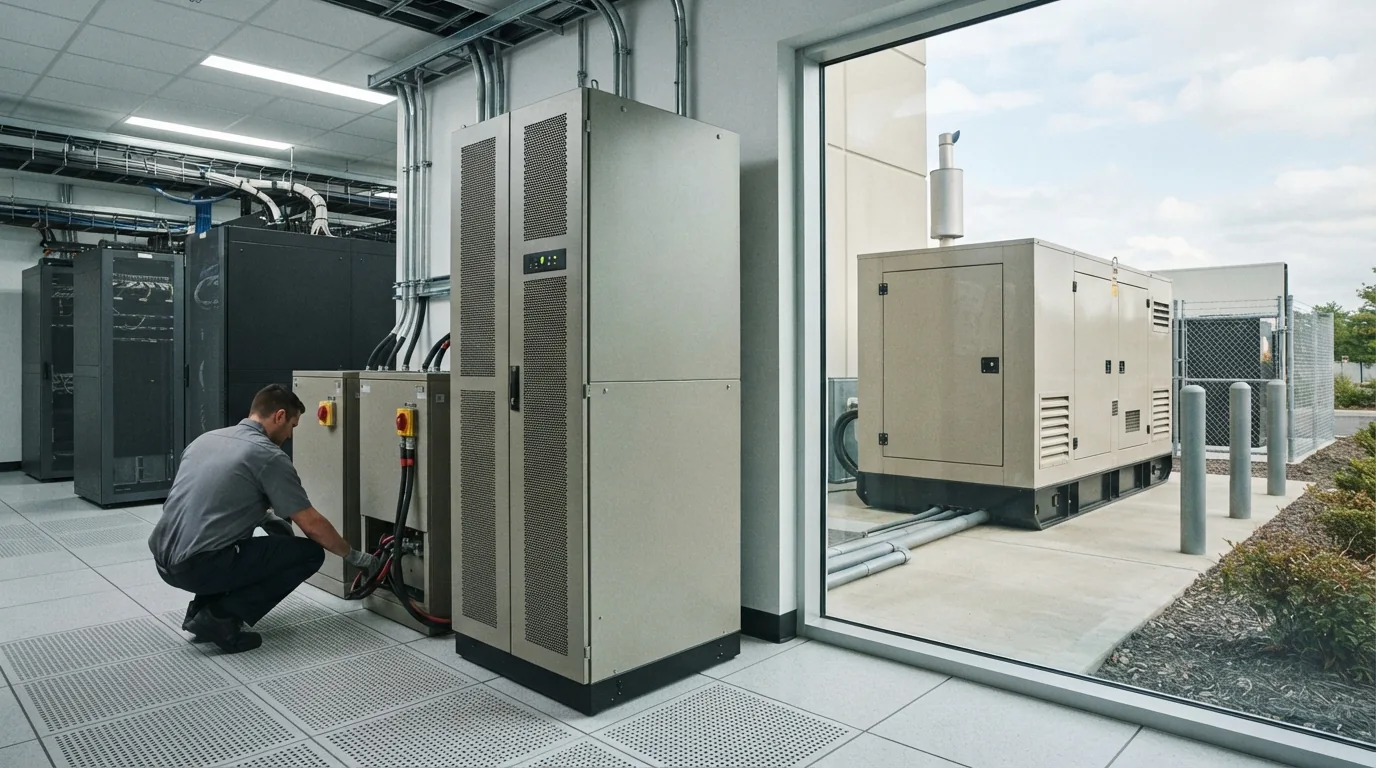

Представим серверную, где внешнее питание пропало на несколько часов, а батареи ИБП рассчитаны на более короткий интервал. Без резервного источника оборудование придется корректно остановить. Стоимость такого простоя зависит от процессов бизнеса. Чтобы продолжать работу, автономность, запуск генератора и прием нагрузки проектируют как одну систему.
ИБП поддерживает питание при переходах и дает время на завершение работы. Генератор позволяет увеличить автономность, если доступны топливо, обслуживание и подходящий режим эксплуатации. Резервное электропитание с генератором выбирают по критичной нагрузке и допустимым сценариям отказа, а не только мощности агрегата.
Что такое связка ИБП и генератора и зачем она нужна
Online-ИБП двойного преобразования продолжает питать нагрузку от инвертора при исчезновении внешней сети. У других топологий время перехода проверяют по паспорту, а режим bypass оценивают отдельно. Контроллер запускает генератор и проверяет напряжение и частоту. До принятия нагрузки действуют задержки, зависящие от установки, настроек и среды. Автономность ИБП должна покрывать проверенный запуск, стабилизацию и повторную попытку.
После устойчивого восстановления внешнего питания АВР выполняет обратное переключение по заданному алгоритму. Генератор разгружается, работает время охлаждения, установленное производителем, и останавливается. При неуспешном запуске резервного источника ИБП должен дать время на корректную остановку критичных систем.

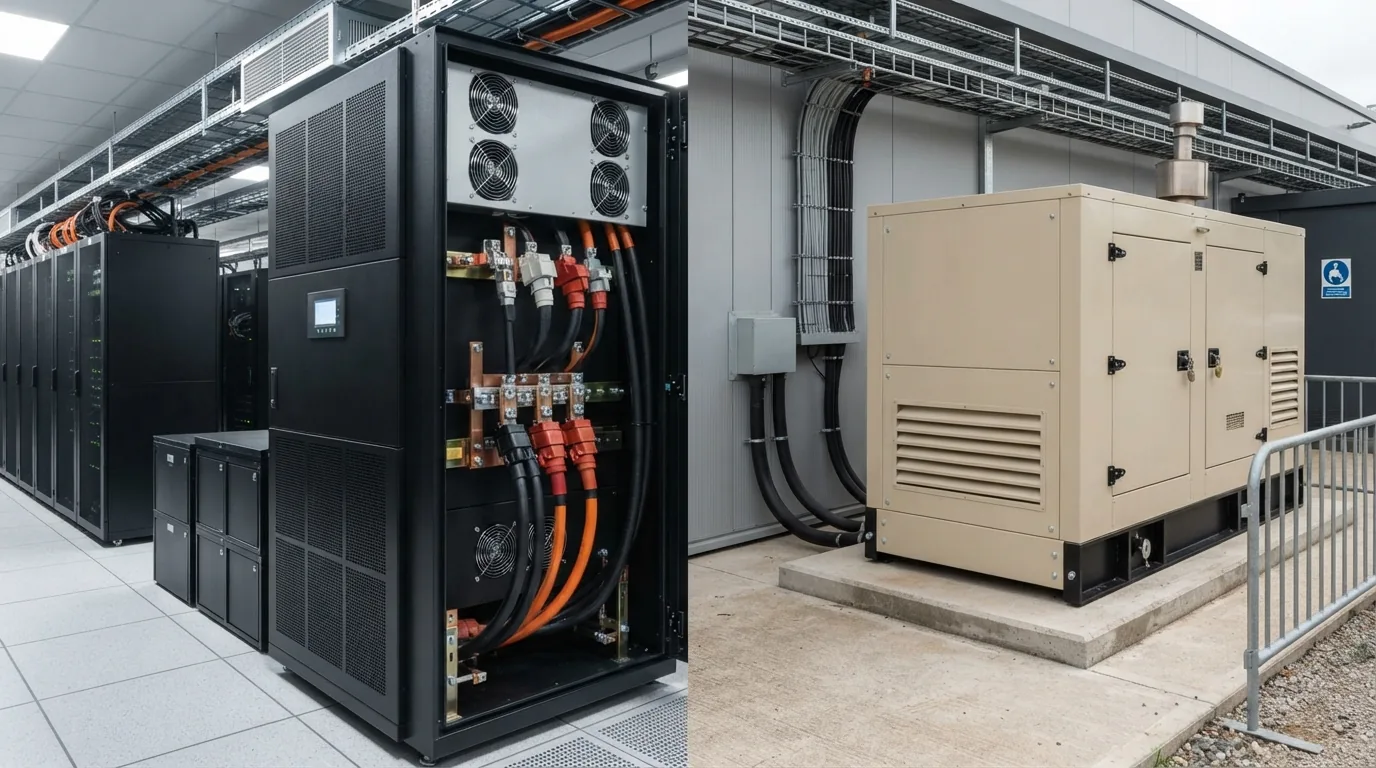

Как выбрать мощность и тип генератора
Расчет мощности под ИТ-нагрузку
Соберите профиль потребления по телеметрии ИБП и распределения питания: штатный режим, пиковая нагрузка, запуск оборудования и планируемый рост. Замер должен охватывать характерные рабочие циклы. Не определяйте нагрузку как фиксированную долю суммы номиналов блоков питания: мощность БП не равна потреблению сервера.
Расчет мощности генератора начинается с нагрузки ИТ, охлаждения и вспомогательных систем. Учтите потери ИБП, заряд батарей, фактор мощности, ступени подключения и снижение мощности в условиях площадки. Пусковые характеристики берут для конкретных компрессоров и двигателей, включая прямой запуск, частотный преобразователь или плавный пуск. Проверяют провалы напряжения и частоты при принятии нагрузки. Например, при расчетных 72 кВт агрегат с паспортными 64 кВт недостаточен. кВА сверяют вместе с допустимыми кВт и переходными характеристиками, а подбор подтверждают расчетом производителя.
Дизельный или газовый: что выбирать для серверной
Параметр | ДГУ (дизель) | ГГУ (газ) | Применимость |
|---|---|---|---|
Запуск | По модели и условиям запуска | По модели, условиям и газоснабжению | Подтвердить принятие нагрузки |
Автономность | По полезному запасу топлива и расходу | По подаче газа и режиму установки | Проверить автономность и обслуживание |
Стартовые затраты | По модели, монтажу и проекту | По модели и организации подачи газа | Сравнить сметы на одинаковые требования |
Риск топлива | Качество, хранение и пополнение топлива | Доступность и параметры подачи газа | Предусмотреть отказ подачи топлива |
Шум/экология | По исполнению и акустическому расчету | По модели и условиям размещения | Проверить шум, выхлоп и нормы площадки |
ДГУ для серверной выбирают по режиму работы, принятию нагрузки, топливу и сервису. ГГУ проверяют по давлению и доступности газа, ограничениям площадки и обслуживанию. Сравнивайте конкретные модели при одинаковых требованиях. Для любой поставки подтвердите гарантию, доступность расходников, запасных частей и сроки ремонта.
Архитектура системы: ввод, АВР, ИБП, генератор, нагрузка
Надежная система требует согласования всех звеньев. Проектирование инженерных систем электроснабжения определяет вводы, защиты, переключение, ИБП и распределение. Для каждого элемента укажите параметры, условия отказа и способ проверки. Основная цепочка выглядит так:
- Городской ввод - основной источник в штатном режиме.
- АВР для серверной переключает источники по проектному алгоритму. Проверяют номиналы, коммутационную способность, согласование с защитами, блокировки, нейтраль и задержки. Класс PC описывает свойства коммутационного оборудования, а не обязательный класс любой серверной или время запуска двигателя.
- Генератор с автозапуском принимает нагрузку после подтверждения заданных напряжения и частоты. Проверяют повторные попытки и сигнал неуспешного запуска.
- ИБП между АВР и критичной нагрузкой покрывает переходы. Автономность рассчитывают с учетом старения батарей, температуры и отказа запуска. При исчерпании резерва предусматривают автоматическую остановку систем.
- Распределение к стойкам через кабельные линии с PDU в каждой стойке.
- Контрольная панель - единый мониторинг через BMS (систему управления зданием) и SNMP-агенты ИБП и генератора.
Для распределения проверьте потери, защиту линий и разделение питания стоек. Совместимость ИБП с генератором включает допустимые входные параметры, гармоники, ограничение заряда и порядок подключения нагрузки. Подтвердите, что ИБП не возвращается на батареи из-за нестабильного генераторного питания.

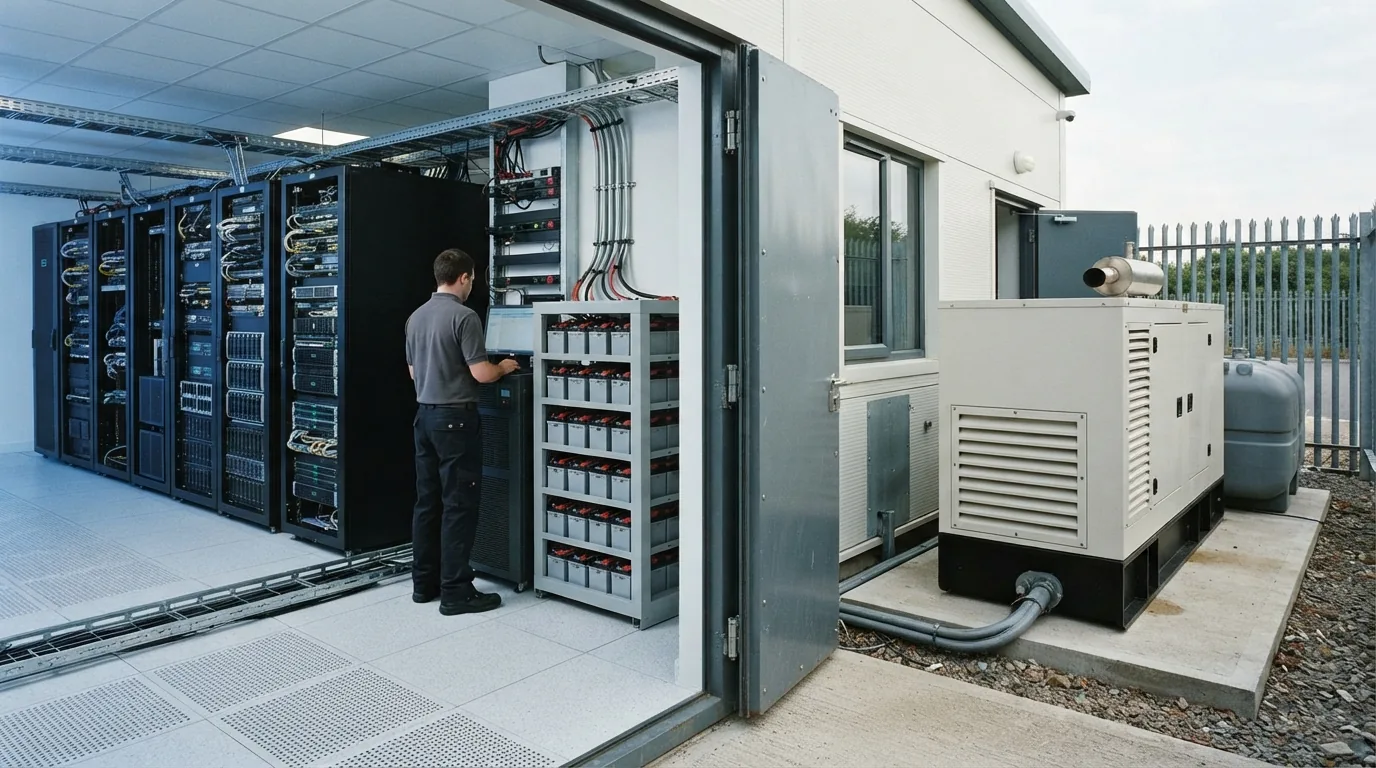

Стоимость системы и эксплуатационные расходы
Что считать в TCO системы с генератором
TCO сравнивают на одинаковом горизонте и сценариях работы. Учитывают закупку, проектирование, монтаж, топливо по фактическому графику, сервис, испытания, ремонт и стоимость простоя.
В CapEx включают генератор, АВР, ИБП, батареи, распределение, монтаж и пусконаладку. Проектировщик проверяет размещение, электробезопасность, вентиляцию, выхлоп, шум, пожарную безопасность и хранение топлива. Состав согласований зависит от объекта и проекта.
В OpEx учитывают ТО по календарю и моточасам с учетом условий эксплуатации. Для топлива устанавливают контроль качества, хранение и пополнение по документации поставщика. Холодный запуск подтверждают для температуры площадки. Сценарии испытаний, периодичность и ответственность закрепляют в регламенте.
Типичные ошибки при подборе и эксплуатации
- Неверный расчет нагрузки. Проверьте рабочие и пусковые режимы, заряд ИБП и параметры питания при последовательном подключении потребителей.
- Необоснованный алгоритм переключения. Согласуйте АВР и ИБП с допустимым перерывом, контролируйте готовность источников и блокировки.
- Нет проверок запуска и приема нагрузки. Проверяйте переходы и аварийные сценарии по регламенту, а не только запуск двигателя вхолостую.
- Не проверены условия площадки. До монтажа определите требования к размещению, выхлопу, вентиляции, шуму и топливу и согласуйте ответственность за проект.
- Нет согласованного испытания. Нагрузочный банк полезен, но возможна проектная нагрузка объекта при допустимом режиме. Проверяйте питание, переходы и принятие нагрузки.
- Не рассчитан запас топлива. Условный пример: 100 л при 20 л/ч дают 5 ч без учета неиспользуемого остатка. Для проекта используйте полезный объем и расход при заданной нагрузке.
- Неправильное размещение агрегата: выхлоп засасывается в воздухозаборники кондиционеров, шум провоцирует жалобы и предписания надзорных органов.
- Не проверен холодный запуск. Обогрев и другие меры выбирают по документации установки и температуре площадки.
На что смотреть в коммерческом предложении интегратора
В КП запросите нагрузочный бюджет и пусковые характеристики охлаждения. Если расчета нет, попросите объяснить выбранную мощность и показать проверку переходных процессов.
Проверьте АВР, защиты, нейтраль, блокировки и алгоритм переключения. Для ИБП укажите автономность на критичной нагрузке и сценарий неуспешного запуска. Требуйте подтверждения совместимости всей цепочки.
Закрепите модель установки, режим работы, состав проектных согласований и ответственность сторон. Укажите условия поставки, ТО, топливо и сценарии приемки. Отдельно согласуйте метод испытания, доступность сервиса и порядок действий при отказе источника.
Заключение
Выбор резервного питания связывает электрический расчет, площадку и эксплуатацию. Перед закупкой согласуйте исходные данные и критерии приемки всей системы.
- Соберите профиль нагрузок, включая охлаждение и пуск.
- Определите автономность и планируемый рост.
- Проверьте совместимость генератора, ИБП и батарей.
- Спроектируйте коммутацию, защиты и очередность подключения.
- Подтвердите переходные режимы и аварийные сценарии испытанием.
- Закрепите обслуживание, контроль топлива и порядок восстановления.
При распределении питания к стойкам проверьте кабельные линии и шинопроводы для ЦОД по нагрузке и планируемому расширению. Передайте проектировщику профиль потребления, требования автономности и условия площадки, чтобы спецификация и приемка проверяли один и тот же сценарий.
