Правильный подбор комплектующих для серверных шкафов и стоек определяет не только эстетику серверной комнаты, но и стабильность работы всей ИТ-инфраструктуры. Часто системные администраторы уделяют основное внимание вычислительным мощностям, забывая, что физическая среда размещения — это фундамент, от которого зависит долговечность «железа».
В условиях высокой плотности размещения серверов в центрах обработки данных критически важно обеспечить эффективное распределение питания и беспрепятственный приток охлаждающего воздуха.
Профессиональные компоненты для монтажа в стойку
Инфраструктура современного ЦОД требует системного подхода к организации пространства. Использование специализированного оборудования позволяет превратить хаотичное нагромождение проводов в структурированную систему, удобную для масштабирования и обслуживания.

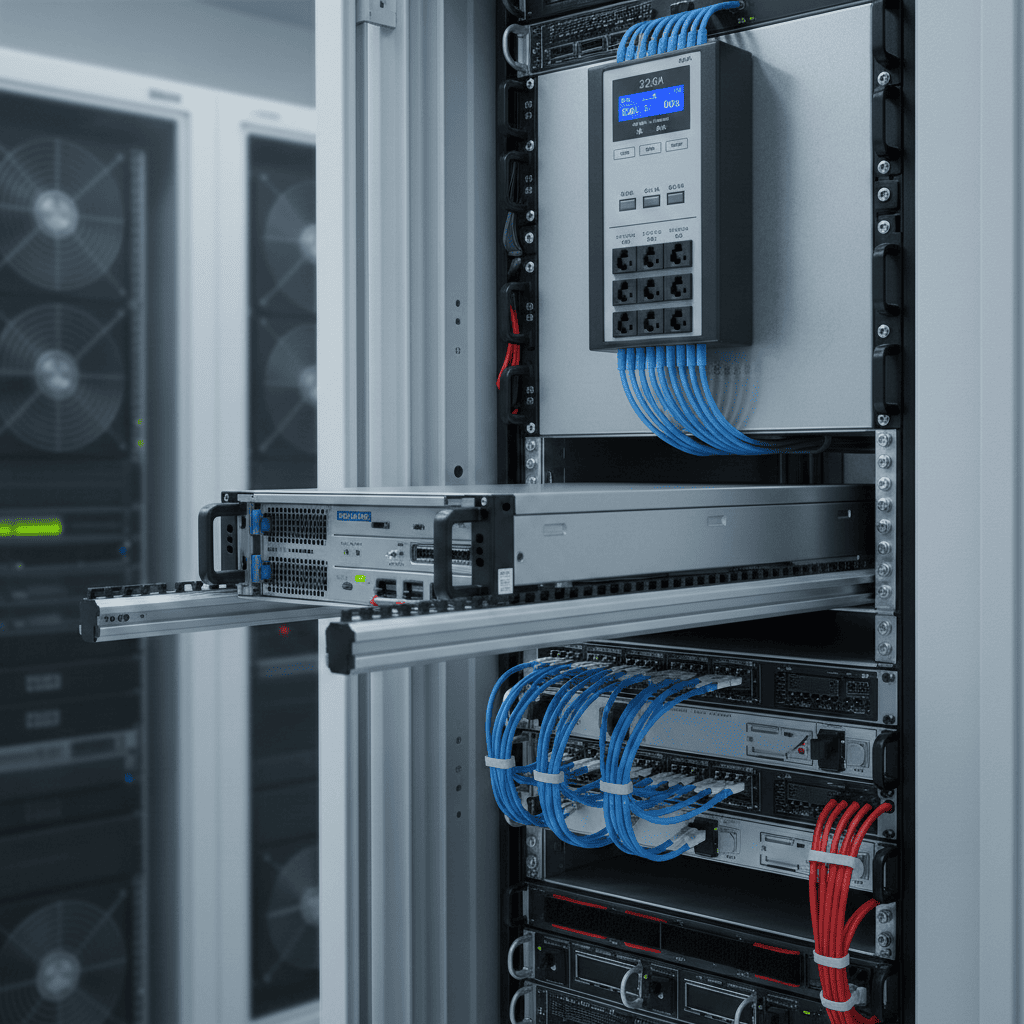

Статические и выдвижные направляющие: база для размещения серверов
Монтажные направляющие служат силовым каркасом для установки тяжелого оборудования. Существуют два основных типа крепления: статические «уголки» и телескопические рельсы. Последние позволяют выдвигать корпус сервера из стойки без его полного демонтажа, что критично для оперативной замены комплектующих или очистки системы охлаждения. Качественные рельсы должны выдерживать вес современных многопроцессорных систем, который может достигать 30–50 кг на одно устройство.
Блоки распределения питания (PDU): сердце энергосистемы шкафа
Стандартные бытовые удлинители недопустимы в профессиональной среде. Блоки распределения питания (PDU) спроектированы для работы в режиме 24/7 при высоких нагрузках. Они обеспечивают надежное соединение для десятков устройств одновременно, предотвращая искрение и перегрев контактов. Современные PDU могут оснащаться встроенными предохранителями и индикаторами нагрузки, что позволяет контролировать потребление энергии в режиме реального времени.

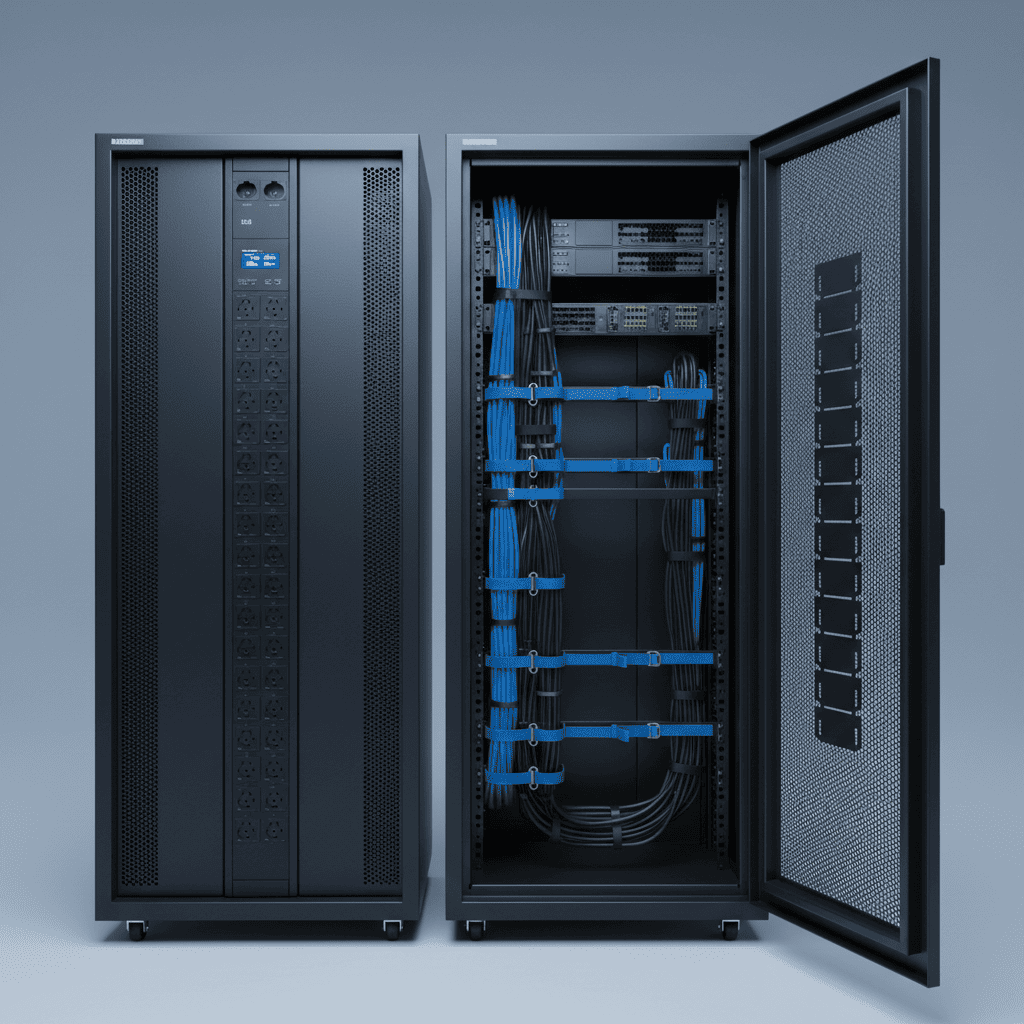

Органайзеры и кабель-менеджмент: борьба с воздушными пробками
Системы управления кабельными потоками — это не просто вопрос красоты. Спутанный сетевой кабель и силовые шнуры создают физическое препятствие для горячего воздуха, выходящего из серверов. Вертикальные и горизонтальные органайзеры позволяют разнести потоки данных и питания, исключая наводки и обеспечивая свободную циркуляцию воздушных масс. Это напрямую влияет на энергоэффективность системы охлаждения всего помещения. Кабель-менеджмент дополняют меры по разделению потоков — холодный и горячий коридор и заглушки юнитов.
Какие бывают PDU
Блоки распределения питания различаются по пяти признакам: способу установки, функциям, входу, типу розеток и схеме подключения.
От них зависит, сколько устройств удастся запитать в стойке и что можно будет контролировать удаленно.
По способу установки PDU бывают вертикальными и горизонтальными.

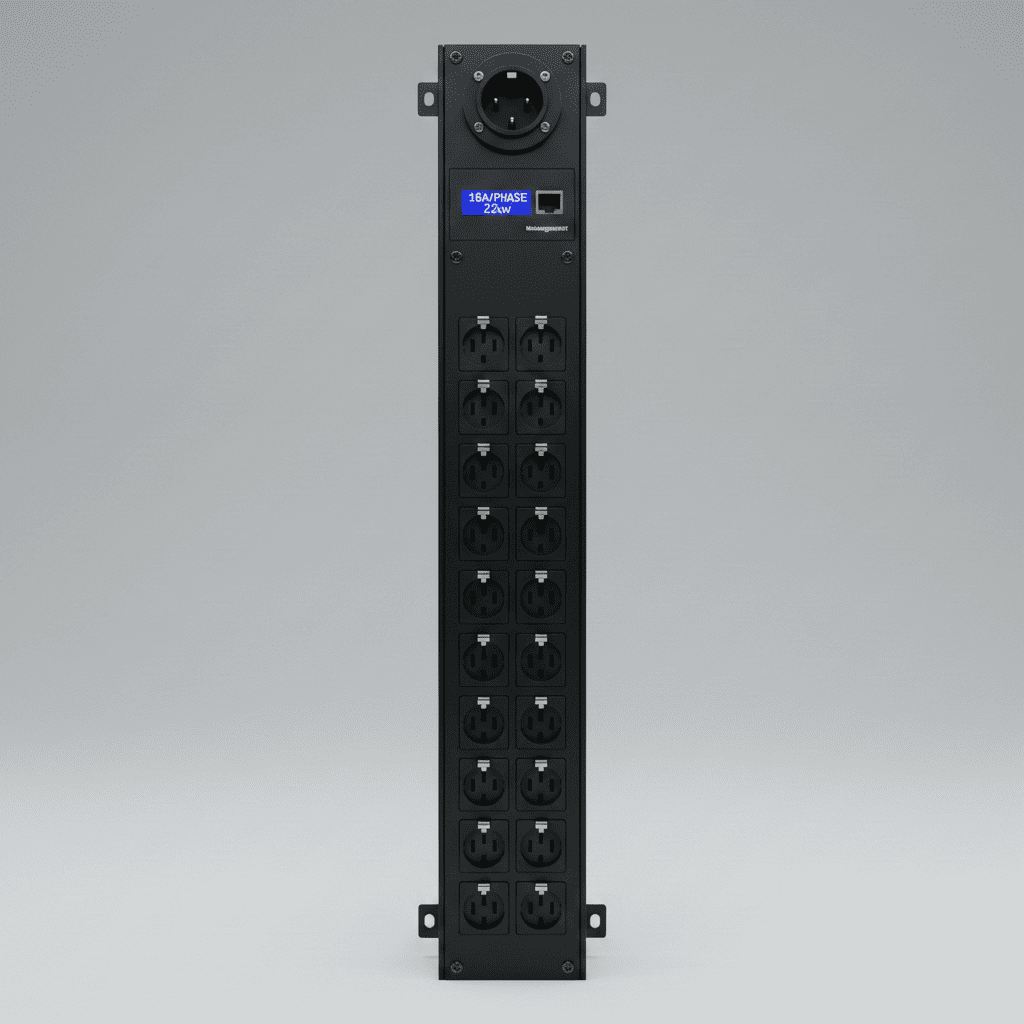

Вертикальный PDU (0U) крепится в задней части шкафа вдоль монтажного профиля и не занимает юнитов.
У него 20–48 розеток, поэтому его ставят в плотно заполненные стойки.
Горизонтальный PDU занимает 1U или 2U и несет 6–12 розеток, его выбирают для небольших шкафов.
По функциям различают четыре уровня.
Базовый PDU просто распределяет питание, модель с измерением тока показывает общую нагрузку на блок.
Управляемый PDU позволяет удаленно включать и выключать отдельные розетки, а самые продвинутые модели измеряют потребление по каждой розетке.
Вход PDU рассчитан на 16 или 32 А, в однофазном или трехфазном исполнении. Как устроено резервирование самих блоков, объясняет статья про блоки питания серверов и резервирование.
Розетки бывают C13 и C19 (стандарт IEC, под блоки питания серверов и СХД) и Schuko (евророзетка для вспомогательных устройств).
Для серверов с двумя блоками питания в стойку ставят два PDU по схеме A/B: каждый подключают к своему вводу или ИБП, а блоки питания сервера разводят по разным PDU, и при отказе одного ввода сервер продолжает работать от второго.
Для длинных рядов стоек вместо отдельных кабелей к каждому PDU применяют шинопроводы для питания стоек в ЦОД.
| Параметр | Варианты | Когда что выбирать |
|---|---|---|
| Установка | Вертикальный 0U (20–48 розеток), горизонтальный 1U или 2U (6–12 розеток) | Вертикальный для плотных стоек, горизонтальный для небольших шкафов |
| Функции | Базовый, с измерением тока, управляемый, с измерением по розеткам | Управляемый для удаленных площадок, поразеточное измерение для учета потребления каждого устройства |
| Вход | 16 или 32 А, одна или три фазы | По суммарной мощности стойки с запасом |
| Розетки | C13, C19, Schuko | C13 и C19 для серверов и СХД, Schuko для вспомогательных устройств |
| Подключение | Один PDU или пара по схеме A/B | Пара A/B для серверов с двумя блоками питания |
Как рассчитать нагрузку на PDU
Нагрузку считают по сумме мощности всех устройств, подключенных к блоку. Мощность берут по паспорту блоков питания или, точнее, по замеру фактического потребления, а к сумме добавляют запас 20%. Однофазный PDU на 16 А выдерживает до 3,6 кВт, на 32 А до 7,3 кВт. Если стойке нужно больше, выбирают трехфазный PDU и распределяют нагрузку по фазам равномерно, чтобы одна фаза не оказалась перегружена при недогруженных соседних.
В схеме A/B каждый из двух PDU считают на полную нагрузку стойки: при отказе одного ввода второй блок принимает все потребление. Условный пример: в стойке шесть серверов, каждый по замеру потребляет 400 Вт. Сумма составляет 2,4 кВт, с запасом 20% получается около 2,9 кВт, и двух однофазных PDU на 16 А по схеме A/B для такой стойки достаточно.
Технические характеристики популярных решений
Для удобства выбора мы подготовили таблицу, сравнивающую основные типы аксессуаров для серверного оборудования.
| Тип компонента | Назначение | Ключевая особенность |
|---|---|---|
| Телескопические рельсы | Фиксация серверов | Полное выдвижение устройства из шкафа |
| Базовый PDU | Распределение энергии | Большое количество розеток в форм-факторе 1U или 0U |
| Горизонтальный органайзер | Укладка патч-кордов | Наличие колец или «гребенки» для фиксации проводов |
| Полка стационарная | Размещение легких устройств | Подходит для сетевого оборудования без креплений |
Эксплуатационные преимущества правильного обвеса
Инвестиции в качественные аксессуары для серверных шкафов окупаются за счет снижения рисков простоя. Когда каждый кабель промаркирован и уложен в лоток, поиск неисправного порта занимает секунды вместо часов.
Снижение риска локального перегрева
В центрах обработки данных плотность тепловыделения постоянно растет. Применение грамотного кабель-менеджмента освобождает пространство за задней дверью шкафа. Это позволяет вентиляторам серверов работать на более низких оборотах, что продлевает ресурс подшипников и снижает уровень шума.

Упрощение регламентного обслуживания
Направляющие с функцией быстрого монтажа позволяют установить или извлечь узел за несколько движений. Это особенно важно при экстренных работах в центрах с ограниченным пространством, где нет возможности долго держать открытыми двери шкафов.
Безопасность и защита от человеческого фактора
Случайно задетый ногой или рукой кабель питания — частая причина падения критически важных сервисов. Профессиональные блоки распределения питания оснащаются фиксаторами штекеров, а закрытые системы укладки защищают кабель от механических повреждений и изломов при закрытии дверей телекоммуникационных шкафов.
Интеллектуальные функции в современной серверной
Рынок предлагает решения, которые выходят за рамки простого крепежа. Современные интеллектуальные системы позволяют управлять инфраструктурой удаленно, что крайне полезно для распределенных филиальных сетей.
- Умные PDU: позволяют удаленно перезагружать зависшее оборудование через веб-интерфейс, отключая питание на конкретной розетке.
- Датчики мониторинга: многие аксессуары позволяют интегрировать датчики температуры и влажности прямо в стойку.
- Системы идентификации: использование световой индикации на органайзерах помогает быстро найти нужный линк в плотном пучке оптики.
Правила выбора комплектующих для шкафов и стоек
При планировании закупки необходимо учитывать не только текущие потребности, но и перспективу роста. Основным критерием является глубина шкафа и расстояние между монтажными профилями. Большинство производителей придерживаются стандарта 19 дюймов, однако глубина может варьироваться от 600 до 1200 мм. Перед тем как купить комплект креплений, убедитесь, что длина направляющих соответствует глубине вашего сетевого оборудования.
Также следует рассчитать суммарную мощность, которую будет потреблять стойка. Исходя из этого значения, выбираются блоки питания с соответствующим номиналом входного тока (16А, 32А) и типом вилки (Schuko или IEC). В нашем интернет-магазине представлены модели как для малых офисов, так и для высоконагруженных вычислительных узлов.
Сервис и поставка серверного оборудования в России от Serverzilla
Serverzilla подбирает комплект оснащения стойки под конкретный объект и берет на себя интеграцию серверного оборудования: основные позиции, от горизонтальных органайзеров до систем управления питанием, есть на складе в Москве, доставка идет по всей России.
Пример оптимизации охлаждения и сокращение времени сервисных работ в ЦОД
Специалисты ИТ-департамента крупного ритейлера столкнулись с регулярными сбоями из-за перегрева в центральном узле связи. После аудита выяснилось, что хаотичная прокладка кабеля перекрывала 40% воздушного потока. Мы разработали индивидуальный проект переоснащения стоек, внедрив вертикальные системы распределения питания и глубокие кабельные каналы.
Результат: время на замену вышедшего из строя сервера сократилось в два раза, а средняя температура внутри шкафов снизилась на 8 градусов.
Хотите купить надежное оборудование для серверных стоек по выгодной цене? Пришлите спецификацию вашего объекта, и наш интернет-магазин подготовит расчет стоимости полного комплекта аксессуаров с доставкой по всей России.
Часто задаваемые вопросы
Какие направляющие лучше выбрать для тяжелого серверного оборудования?
Для серверов весом более 15–20 кг рекомендуется использовать раздвижные телескопические рельсы с шариковыми подшипниками. Они обеспечивают плавный ход и имеют ребра жесткости, предотвращающие провисание. Статические полки лучше оставить для легких свитчей или ИБП.
В чем разница между базовыми и управляемыми блоками распределения питания (PDU)?
Базовые модели просто распределяют ток между розетками. Управляемые (Managed) PDU позволяют мониторить потребление тока каждым портом и удаленно включать/выключать питание. Это незаменимо для оптимизации сети и удаленного администрирования.
Зачем использовать вертикальные кабельные организаторы в серверных шкафах?
Они позволяют аккуратно спустить провода от серверов к нижней или верхней части шкафа, не перекрывая доступ к портам и не мешая охлаждению. Это особенно актуально в шкафах шириной 800 мм, где по бокам достаточно места для таких конструкций.
Как подобрать аксессуары, чтобы они подошли к стойкам разных производителей?
Большинство аксессуаров соответствуют стандарту EIA-310, что гарантирует совместимость по ширине (19") и шагу юнитов. Однако всегда проверяйте диапазон регулировки глубины у направляющих и полок, так как это основной параметр, который может отличаться у разных брендов.
