Представьте: поздно вечером на подстанции срабатывает защита, напряжение на секунду проваливается до 160 В — и сервер с базой данных, не завершив транзакцию, уходит в аварийное отключение. Восстановление займет от часа до нескольких дней. Источник бесперебойного питания в серверной — такой же обязательный элемент инфраструктуры, как стойка и кондиционер, а не дорогая страховка от редкого случая.
ИБП в серверной работает по принципу ремней безопасности и подушек: при «ударе» (отключении электричества) сначала срабатывают ремни (батареи), а затем либо запускается дизель-генератор (подушки), либо система корректно «паркуется» — завершает работу без потерь данных.

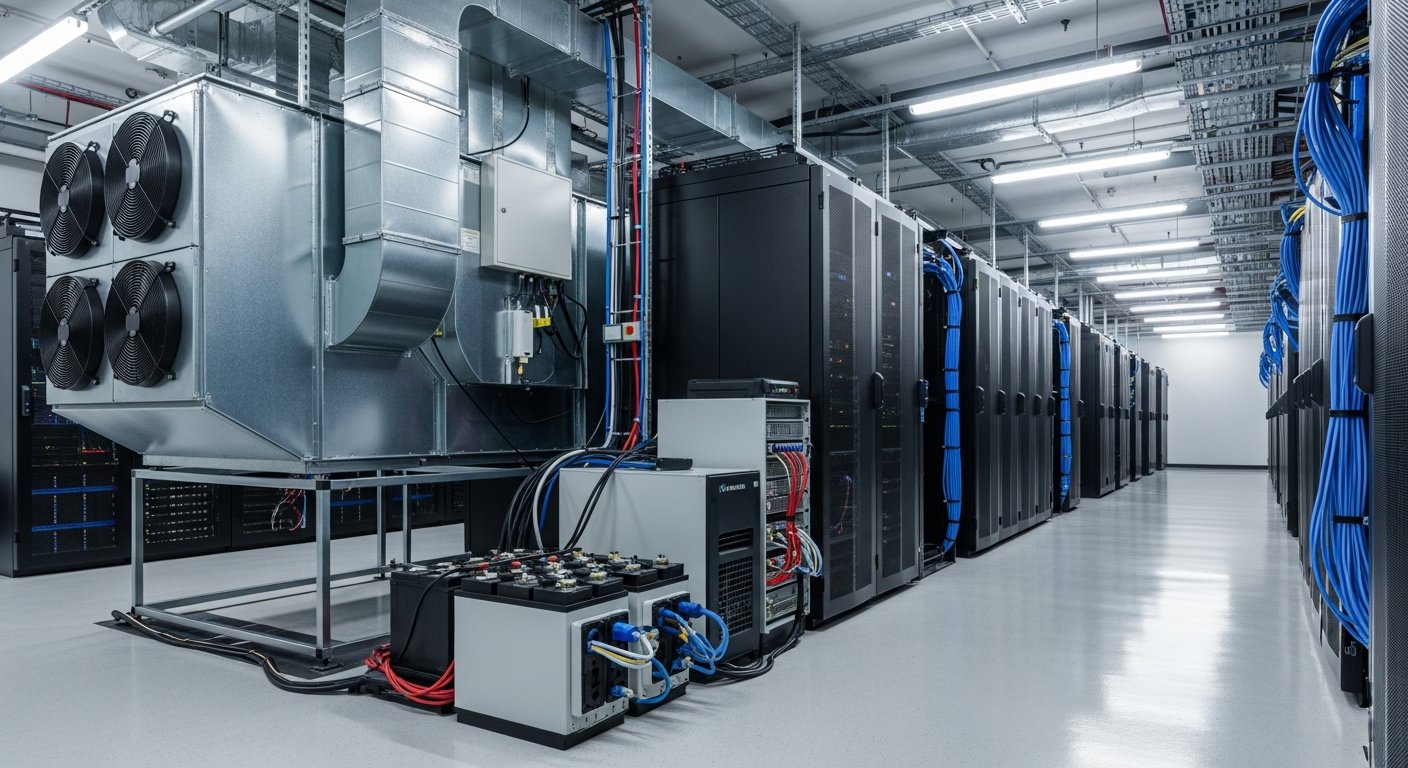

Зачем серверной нужен ИБП
Защита от просадок и скачков напряжения
Промышленная электросеть — далеко не идеальный синус. Просадки до 160-180 В, кратковременные импульсы 400-600 В, провалы длительностью 10-50 мс — обычные явления в офисных зданиях. Для серверов с активным PFC в блоках питания критично получать синусоидальное напряжение: при несинусоидальном выходе активный PFC работает некорректно, перегревается и сокращает ресурс БП.
Корректное завершение работы при отключении
Когда питание пропало, у операционной системы одна задача: завершить активные транзакции, сбросить дисковый кеш и штатно выключиться. На это уходит 2-8 минут в зависимости от нагрузки и числа виртуальных машин. Устройство должно обеспечить это время с запасом — минимум 5-10 минут при полной нагрузке.
Мост к запуску дизель-генератора
Дизель-генератор запускается за 10-30 секунд. Именно это окно критично: если серверы питаются напрямую от сети, они уже отключились. Задача источника бесперебойного питания — перекрыть этот промежуток и передать нагрузку на генератор без какого-либо прерывания. Для этого минимальное время автономии должно быть не менее 3-5 минут.

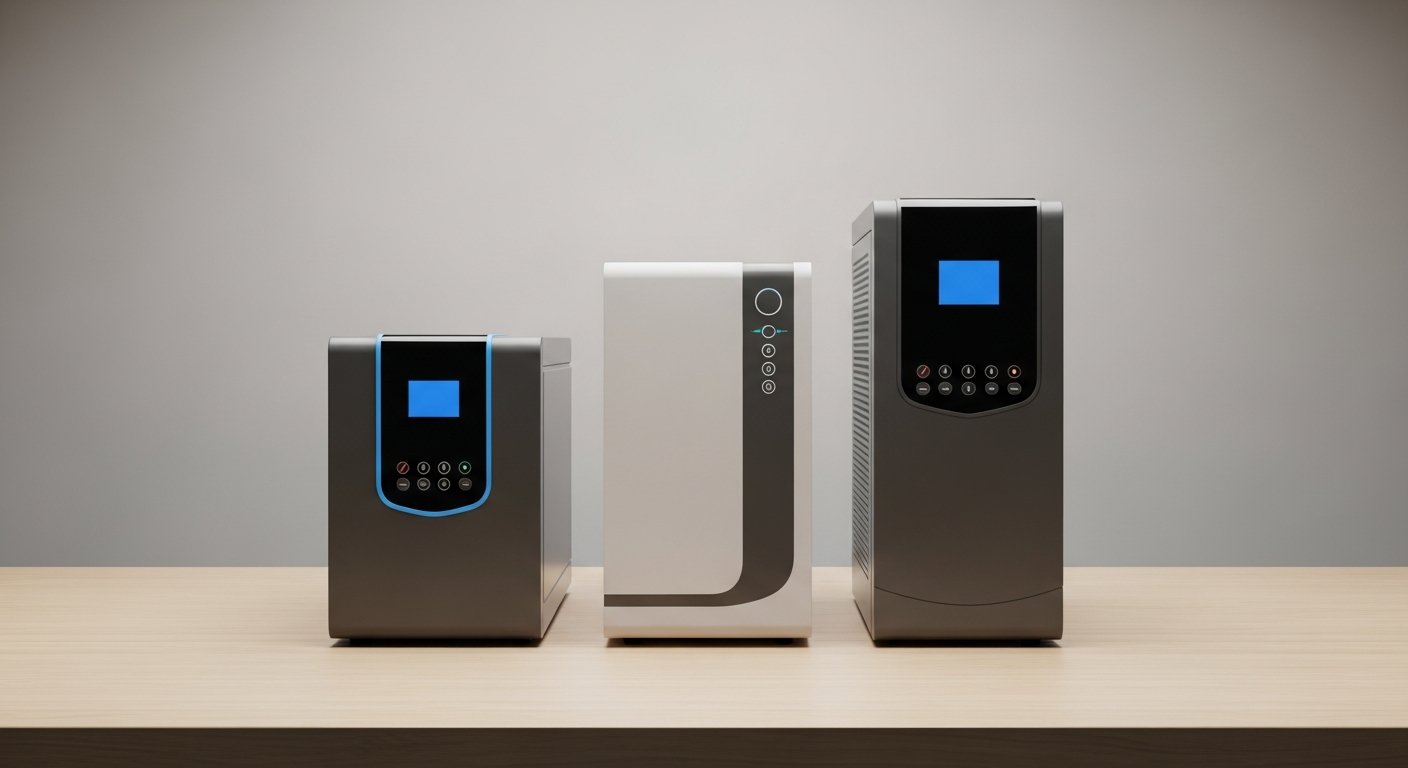

Типы ИБП
Три ключевых типа работают принципиально по-разному, и выбор неправильного обходится дороже, чем сэкономленная на старте сумма.
Offline-ИБП питает оборудование от сети напрямую и переходит на инвертор только при пропадании напряжения, на это уходит 6-12 мс. Просадки он не стабилизирует, поэтому для серверной не подходит. Line-interactive выравнивает напряжение автотрансформатором (AVR) без перехода на батарею и переключается за 2-10 мс в зависимости от настройки чувствительности (у APC Smart-UPS 2–4, 6–8 или 8–10 мс). Выход у большинства моделей ступенчато-синусоидальный, поэтому такой ИБП оставляют для второстепенных задач: NAS, принтеров, некритичного офисного оборудования.
Online-ИБП двойного преобразования (VFI по IEC 62040-3) постоянно питает нагрузку через инвертор: при пропадании сети перерыва нет, на выходе чистая синусоида. Это стандарт для серверной. КПД в режиме двойного преобразования 92-95%, в ECO-режиме 98-99%, но в ECO нагрузка идет через байпас, и при аварии ИБП переключается на инвертор за время до 2 мс у современных моделей и до 10 мс у старых поколений. Какой из двух классов брать для конкретной серверной, помогает решить сравнение онлайн или линейно-интерактивный ИБП по цене, КПД и сценариям.
Сравнение типов источников бесперебойного питания:
| Параметр | Offline | Line-interactive | Online (VFI) |
|---|---|---|---|
| Время переключения | 6-12 мс | 2-10 мс (зависит от чувствительности) | 0 мс |
| Переключение в ECO-режиме | — | — | до 2 мс у современных моделей, до 10 мс у старых поколений |
| Стабилизация | Нет | Автотрансформатор | Полная (инвертор) |
| Форма выхода | Синус / ступень | Ступень | Чистый синус |
| КПД | 95-98% | 97-99% | 92-95% / 98-99% ECO |
| Для серверной | Нет | Только некритичное | Да |
Расчет мощности ИБП
Правильный расчет — это не «взять с запасом побольше». Перегруженный источник деградирует быстрее, недогруженный дает меньшее время автономии, чем указано в паспорте.
Суммарное энергопотребление оборудования
Проще всего снять фактическое потребление ваттметром — подключить к розетке и зафиксировать показания под реальной нагрузкой. Если ваттметра нет, используйте паспортные данные: у серверов указана максимальная мощность БП (например, 2 x 800 Вт = 1600 Вт), реальное потребление при загрузке 60-70% составит 500-700 Вт.
Коэффициент мощности (PF) и пересчет ВА в Вт
Источники бесперебойного питания маркируются в ВА (вольт-амперы, полная мощность), а оборудование потребляет Вт (активная мощность). Коэффициент мощности (PF) у современных online ИБП составляет 0.9-1.0. Формула пересчета: мощность в Вт = ВА x PF. Пример: устройство на 10 000 ВА с PF = 0.9 обеспечит 9 000 Вт активной мощности. Выбирать модель нужно именно по мощности в Вт, а не по ВА. Пересчёт на конкретную нагрузку показывает пример расчёта ИБП для сервера 3 кВт.
Запас 20-30% на пики и расширение
К суммарному потреблению добавьте 20-30%: стартовые токи при включении оборудования, будущее расширение стойки, допустимая деградация батарей без снижения времени автономии. Оптимальный уровень нагрузки для большинства online ИБП — 60-80% от номинала. При меньшей нагрузке батареи заряжаются медленнее, при большей — устройство работает на пределе.
Пример: сервер 600 Вт + СХД 400 Вт + коммутатор 100 Вт
Исходные данные: сервер 600 Вт + система хранения данных 400 Вт + коммутатор 100 Вт = 1100 Вт суммарно. Добавляем запас 25%: 1100 x 1.25 = 1375 Вт. Пересчитываем в ВА при PF = 0.9: 1375 / 0.9 = 1528 ВА. Выбираем ближайший стандартный типоразмер — 2000 ВА. Проверка: 2000 ВА × 0,9 = 1800 Вт — покрывает расчётные 1375 Вт с запасом. Это даст комфортный запас и нормальное время автономии.
Сервер с двумя блоками питания: один ИБП или два
Сервер с двумя блоками питания подключают к ИБП двумя способами, и защищают они от разного. Если каждый блок подключен к своему ИБП, сервер переживет не только пропадание сети, но и отказ одного из источников: нагрузку без перерыва подхватит второй. При такой схеме каждый ИБП считают на полную нагрузку сервера, а не на половину. В обычном режиме блоки делят потребление поровну, но при отказе одного ИБП второй несет всю нагрузку и, если подобран впритык, уходит в перегрузку.
Один ИБП на оба блока защищает только от пропадания сети. Если откажет сам ИБП, сервер обесточится, несмотря на два блока питания. Такая схема оправдана, когда второй источник не помещается в бюджет, но ее ограничение стоит понимать заранее.
Оборудование с одним блоком питания, например коммутатор, можно защитить так же через PDU с автоматическим переключением вводов. Такой PDU подключают к двум ИБП, и при пропадании одного входа он переводит нагрузку на второй.
Время автономии и батареи
Минимум 5-10 минут на корректное завершение работы
Пять минут автономии при полной нагрузке — минимум для серверной без генератора. За это время агент shutdown (PowerChute, NUT, WinPower) инициирует завершение операционных систем, сбрасывает дисковые кеши и выключает серверы в правильной последовательности. При наличии генератора достаточно 3-5 минут — перекрыть окно его запуска.
Формула времени автономии
Время автономной работы зависит от суммарной емкости батарей и КПД инвертора и сокращается быстрее, чем растет нагрузка. Для приблизительной оценки используется следующая зависимость:
T = (V * C * n * K) / P
Где:
- T — время автономной работы (в часах);
- V — напряжение одной аккумуляторной батареи (обычно 12 Вольт);
- C — суммарная емкость батарей (в Ампер-часах);
- n — КПД инвертора ИБП (обычно 0.8–0.95);
- K — коэффициент глубины разряда (рекомендуется 0.7–0.8 для сохранения ресурса АКБ);
- P — фактическая мощность нагрузки серверного оборудования (в Ваттах).
Точный расчет лучше проводить через таблицы разряда от производителя, так как реальное время автономной поддержки сильно зависит от тока разряда. Если по формуле или таблицам встроенных батарей не хватает, время увеличивают внешними батарейными модулями.
Расширенные батарейные модули EBM на 30-60 минут
External Battery Module (EBM) — внешний блок с дополнительными аккумуляторами. Подключается к ИБП и увеличивает время автономии с 10 до 30-60 минут и более. Один EBM для устройства мощностью 3 кВА при нагрузке 50% может обеспечить 40-60 минут работы. Несколько модулей подключаются последовательно для дальнейшего увеличения времени.

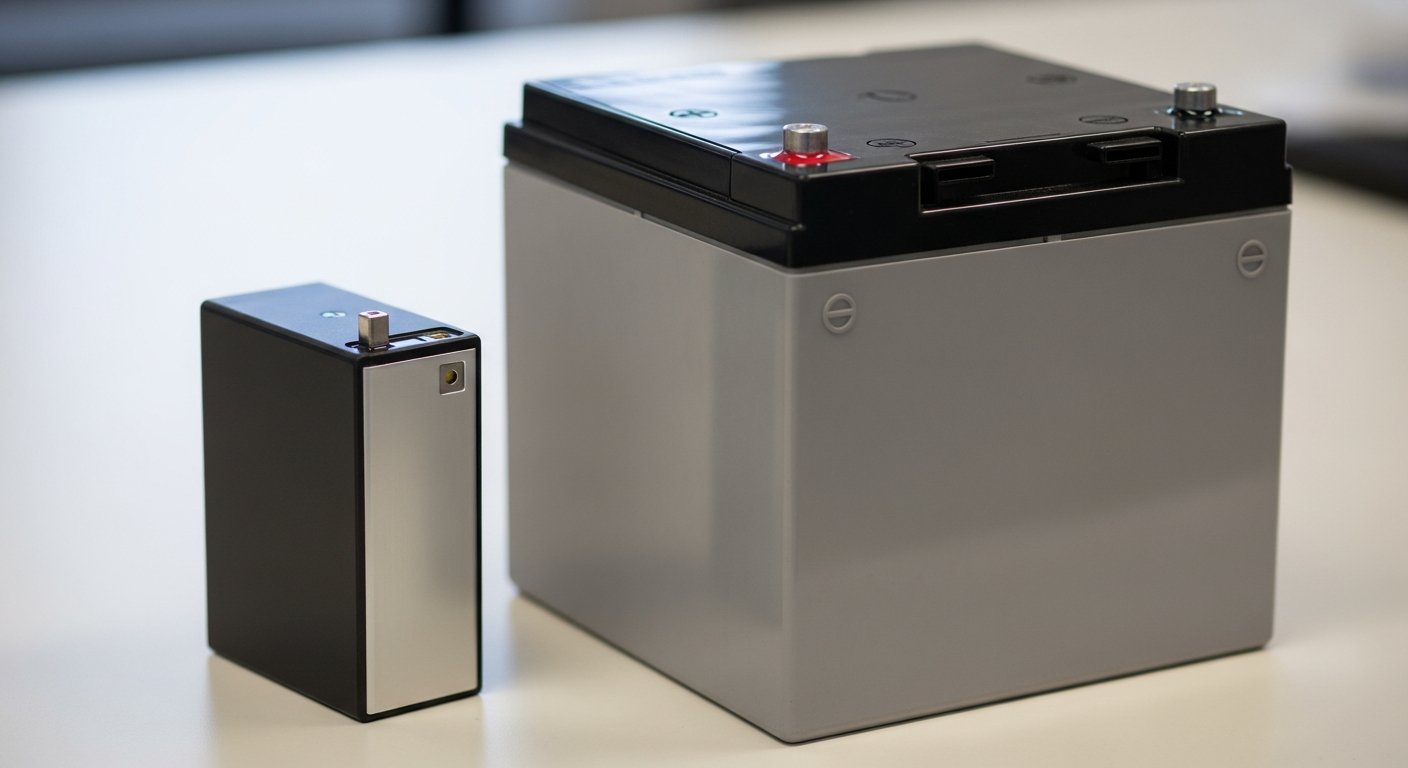

Литий-ионные vs свинцово-кислотные АКБ
Большинство ИБП средней ценовой категории комплектуются свинцово-кислотными батареями (AGM/VRLA): невысокая стоимость, проверенная технология, срок службы 3-5 лет. Литий-ионные аккумуляторы обеспечивают 8-10 лет эксплуатации, весят в 2-3 раза меньше и быстрее заряжаются. Цена литий-ионного устройства выше на 40-80% при тех же параметрах мощности. Для небольших серверных оптимальны качественные AGM, для крупных стоек и ЦОД переход на Li-Ion дает экономию на плановом обслуживании.
Среди свинцово-кислотных батарей в серверных решениях доминируют AGM-батареи (Absorbent Glass Mat). Они герметичны, не требуют обслуживания и эффективно отдают большие токи за короткое время. Гелевые аналоги долговечнее в циклических режимах, но стоят дороже и чувствительны к точности зарядного напряжения.
Срок службы и режим обслуживания
Свинцово-кислотные батареи деградируют вдвое быстрее при температуре выше +25°C. При постоянных +30°C срок службы сокращается с 5 лет до 2.5. Именно поэтому серверная должна кондиционироваться, а источник бесперебойного питания размещаться в зоне не теплее +20-22°C.

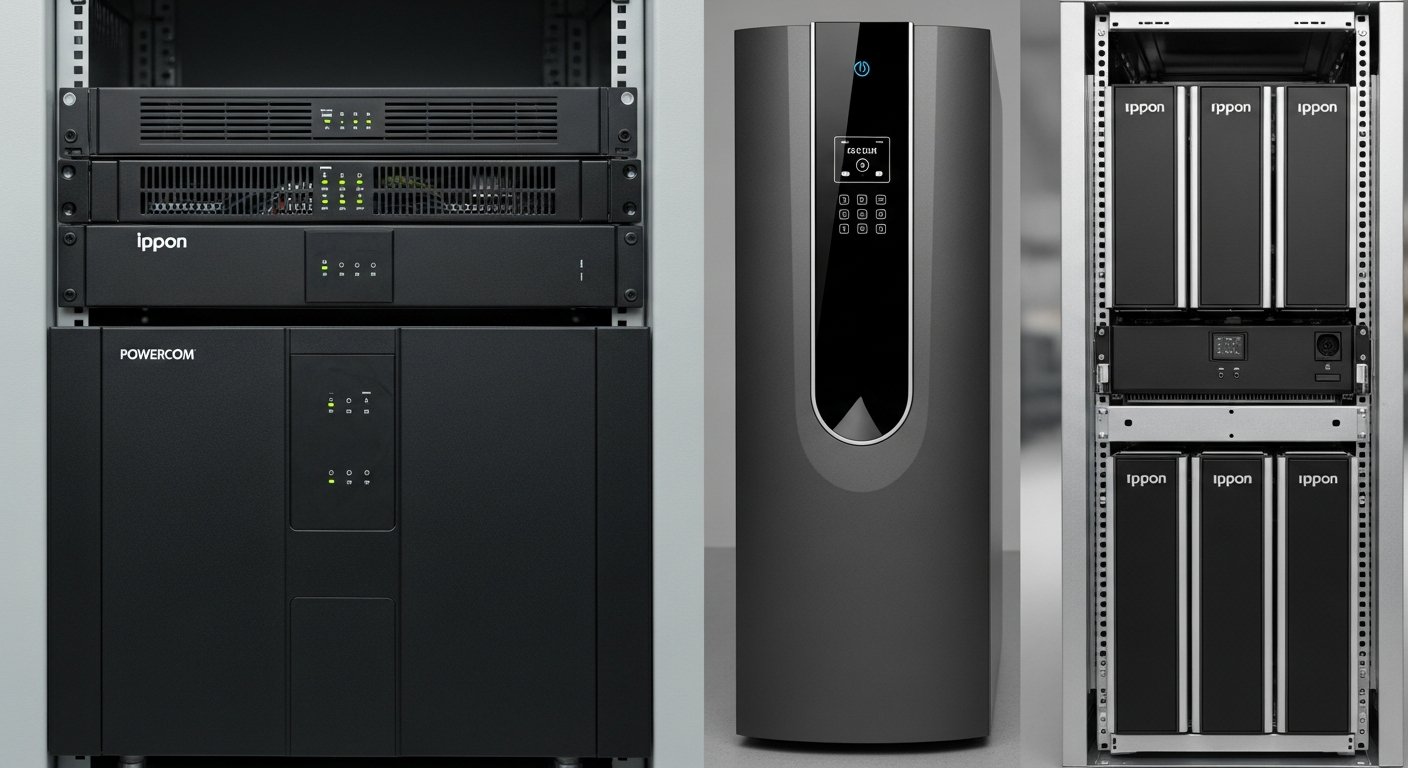

Форм-факторы: rack и tower
PDU (Power Distribution Unit) в серверной стойке подключается к выходу ИБП и распределяет питание по серверам и коммутаторам. Выбор форм-фактора источника определяет, как именно будет организовано это подключение.
Rack 1U/2U/3U — в стойку с оборудованием
Rack-ИБП монтируются в стандартную 19-дюймовую стойку. Форм-фактор 2U наиболее распространен для мощностей 1-3 кВА, 3U — для диапазона 3-10 кВА. Размещение рядом с серверами сокращает длину силовых кабелей и упрощает обслуживание. При добавлении EBM он устанавливается в соседние юниты той же стойки.
Tower — для отдельной серверной комнаты
Tower-устройство устанавливается напольно рядом с оборудованием. Применимо там, где нет монтажной стойки: в небольшой серверной комнате с несколькими tower-серверами или в техническом помещении. Мощности tower-моделей — от 1 до 20 кВА. Недостаток один: при последующем переходе на rack-инфраструктуру устройство придется менять.

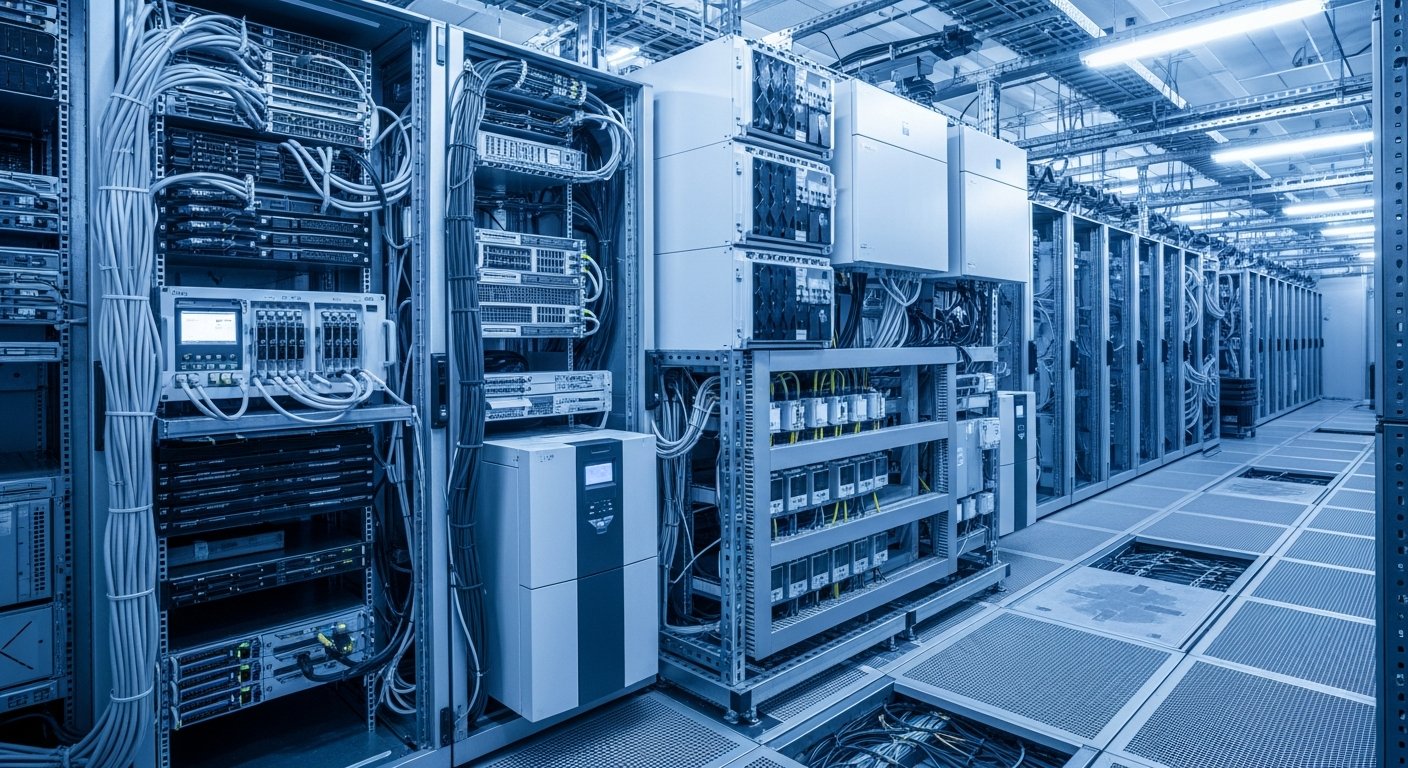

Модульные ИБП для крупных ЦОД
Модульные системы набираются из силовых блоков по 5-25 кВА каждый — от 10 до 800 кВА суммарно. Отказ одного модуля не останавливает всю систему, ремонт выполняется заменой блока под нагрузкой. Российские производители Связь Инжиниринг и MFG выпускают модульные решения для крупных корпоративных серверных и операторских площадок.
Дополнительные функции
Выбирая устройство для серверной комнаты, стоит оценить возможности управления: от них зависит, сработает ли корректный shutdown при длительном отключении. Интеграция с сетевым оборудованием через SNMP позволяет включить ИБП в единую систему мониторинга инфраструктуры.
Сетевая карта для мониторинга (SNMP, Modbus)
SNMP-карта (NMC) или Modbus-адаптер позволяет отправлять данные о состоянии ИБП в системы мониторинга. Zabbix, Nagios, Grafana получают через SNMP-трапы напряжение, текущую нагрузку, температуру батарей и оставшееся время автономии. При срабатывании порогов система автоматически формирует оповещение и может инициировать плановые действия.
Управляемый байпас и горячая замена батарей
Байпас переключает нагрузку напрямую на сеть для обслуживания ИБП без отключения оборудования. В online-устройствах байпас задействуется автоматически при перегрузке или перегреве. Функция горячей замены батарей (hot swap battery) позволяет менять аккумуляторы под нагрузкой — без остановки серверов. Для инфраструктуры, работающей 24/7, это принципиальное требование.
Согласованный shutdown через PowerChute, NUT, WinPower
При длительном отключении питания агент shutdown должен завершить работу серверов в правильном порядке: сначала приложения, затем базы данных, потом гипервизор. PowerChute (для APC), NUT (Network UPS Tools, кроссплатформенный), WinPower (для Ippon и Powercom) — программные агенты, принимающие команду от ИБП по USB или сети и организующие последовательное выключение. Подключение агентов и контроль состояния батарей рассматривает настройка мониторинга ИБП и автоматического выключения.

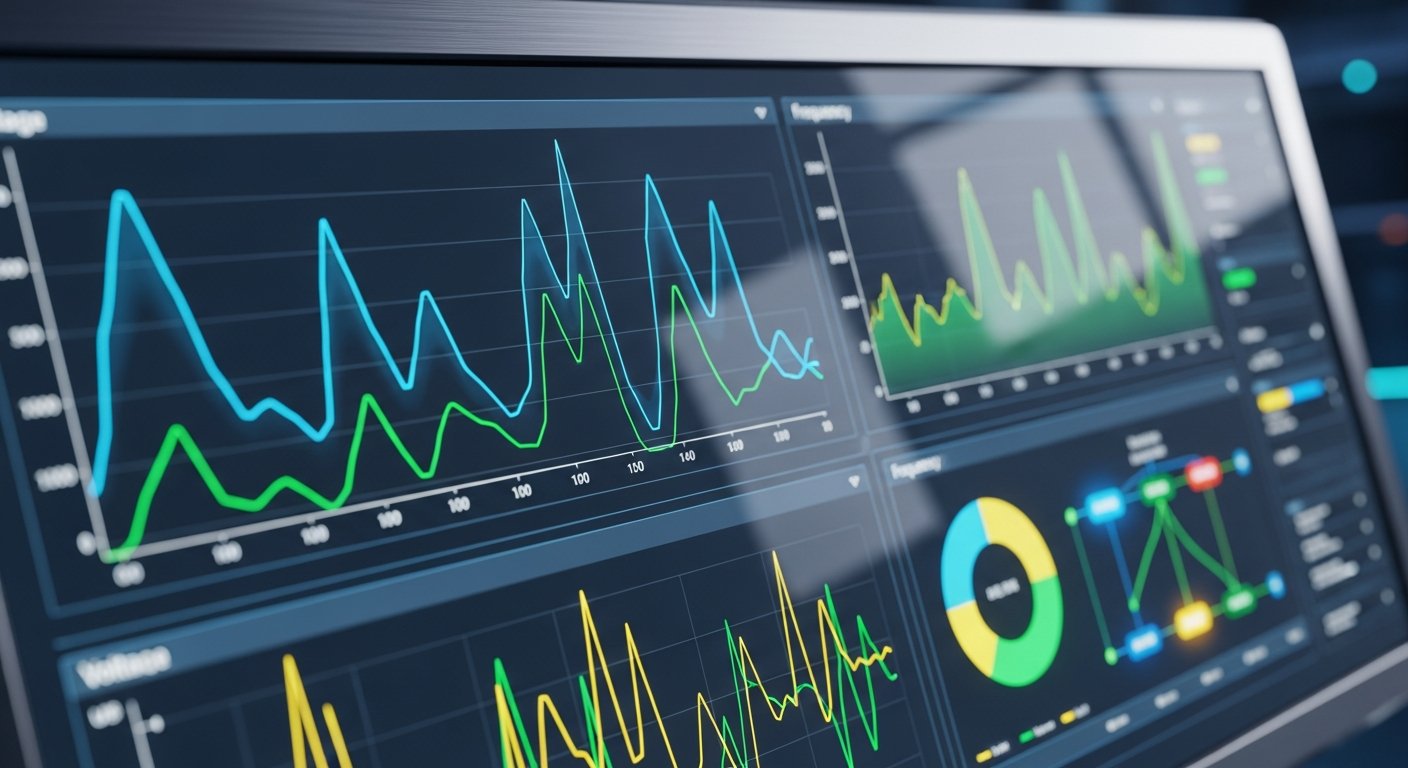

Интеграция с DCIM и Zabbix
Платформы мониторинга поддерживают готовые шаблоны для популярных устройств через SNMP или Modbus. Единый дашборд показывает: напряжение в сети, уровень заряда батарей, нагрузку в процентах, журнал событий за период. При достижении порога разряда 80% система автоматически создает задачу на замену АКБ.
Российские и совместимые модели
Выбор сегодня определяется не только техническими характеристиками, но и доступностью сервисного обслуживания. Актуальный каталог ИБП включает российские модели и устройства через параллельный импорт.
Ippon Innova RT, Smart Winner II
Ippon — один из наиболее доступных брендов с устойчивыми поставками в Россию. Серия Innova RT (rack, online, 1-10 кВА) подходит для стоечных серверных: модель Innova RT 6000-10000 — форм-фактор 3U, российская сборка. Smart Winner II ориентирован на небольшие tower-конфигурации. Поддержка WinPower для согласованного shutdown, опциональная SNMP-карта.
Powercom Macan, King Pro RM
Powercom Macan — серия online двойного преобразования мощностью 1-10 кВА, представленная в реестре Минпромторга. Коэффициент мощности нагрузки составляет 1.0 — устройство принимает нагрузку в ваттах, номинал в ВА равен максимальной нагрузке в Вт. King Pro RM — line-interactive rack для некритичных задач, например защиты сетевого оборудования и периферии.
CyberPower OL/OLS Series (параллельный импорт)
CyberPower OL и OLS — online-серии для стоечных серверных, поставляемые через параллельный импорт. OL мощностью 1-3 кВА закрывает потребности небольшой стойки, OLS масштабируется до 10 кВА. Управление через PowerPanel Business Edition с поддержкой согласованного shutdown, SNMP-карта подключается опционально.
APC Smart-UPS, Symmetra (б/у и параллельный импорт)
APC Smart-UPS (серии SMT, SRT, SMTL) де-факто стали ориентиром для серверных до 10 кВА. Schneider Electric продала российский бизнес местному менеджменту в 2022 году (сейчас это Систэм Электрик), а APC поставляется по параллельному импорту и продается на вторичном рынке: гарантию и сервис в этом случае дает продавец. Symmetra — модульная серия от 8 до 160 кВА с горячей заменой модулей и резервированием N+1. Управление через сетевую карту NMC с поддержкой PowerChute Network Shutdown.
Систэм Электрик, MFG, Связь Инжиниринг
Систэм Электрик (переименованное российское подразделение Schneider Electric) выпускает серии Easy UPS и Symmetra под отечественным брендом с локализованной сервисной сетью. MFG специализируется на промышленных и серверных решениях с покрытием по всей стране. Связь Инжиниринг производит модульные системы до 800 кВА с фокусом на телеком-объекты и корпоративные серверные — с полным российским сервисным сопровождением.
Эксплуатация и замена батарей
Тест автономии раз в полгода
Раз в полгода имитируйте пропадание питания: переключите устройство на батареи и зафиксируйте время работы под реальной нагрузкой. Если автономия снизилась более чем на 20% от паспортного значения — аккумуляторы пора менять. Тест удобнее всего проводить в окно ночного обслуживания.
Замена АКБ каждые 3-5 лет
Не стоит ждать полного отказа: в момент реального отключения деградировавший аккумулятор не даст нужного времени. Плановая замена по расписанию обходится заметно дешевле, чем восстановление инфраструктуры после аварийного останова.
Утилизация старых батарей
Свинцово-кислотные АКБ относятся ко 2-му классу опасности и подлежат утилизации через лицензированные организации. Большинство поставщиков ИБП принимают старые батареи обратно при покупке новых — это удобно и соответствует требованиям природоохранного законодательства.
Типовые ошибки
Покупка line-interactive под продакшен-серверы
Line-interactive — разумный компромисс для офисного оборудования. Переключение за 2-10 мс и ступенчатая синусоида на выходе не подходят для серверов с активным PFC в блоках питания. Для продакшен-серверной нужен только online двойного преобразования с чистым синусоидальным выходом. Экономия в 20-30% на устройстве обернется отказом оборудования при первой серьезной просадке напряжения.
Расчет мощности без запаса 30%
Источник бесперебойного питания, подобранный впритык к текущему потреблению, теряет преимущества через год-два: стойка расширяется, нагрузка растет на 30-40%, и устройство работает на пределе с минимальным временем автономии. Всегда закладывайте запас при расчете.
Игнорирование сетевой карты для безопасного shutdown
ИБП без SNMP-карты молча разрядит батареи, и серверы упадут с незавершенными транзакциями. Сетевая карта окупается предотвращением одного-двух инцидентов с потерей данных — это вопрос нескольких часов восстановления против нескольких тысяч рублей на модуль управления.
Подбираете ИБП для серверной комнаты или малого ЦОД? Наши инженеры рассчитают мощность под ваше оборудование, подберут online-устройство с нужной автономией и российскую или совместимую модель, спроектируют PDU и стойку. Оставьте заявку на аудит ИТ-инфраструктуры.
Часто задаваемые вопросы (FAQ)
Какой ИБП нужен для серверной комнаты?
Только online двойного преобразования (VFI по IEC 62040-3). Он обеспечивает нулевое время переключения, чистый синусоидальный выход и полную защиту от любых сетевых помех. Line-interactive и offline не подходят для продакшен-серверов с активным PFC.
Чем online ИБП отличается от line-interactive?
Online постоянно питает нагрузку через инвертор — переключение нулевое, выход чистый синус. Line-interactive питает от сети, переключается за 2-10 мс, выход ступенчатый. Для серверной нужен только online.
Сколько ВА нужно ИБП на сервер с потреблением 500 Вт?
500 Вт + 25% запас = 625 Вт. Пересчитываем в ВА при PF = 0.9: 625 / 0.9 = 695 ВА. Выбираем ближайший стандартный типоразмер — 1000 ВА. Это дает комфортный запас и нормальное время автономии без перегрева батарей.
Сколько минут автономии достаточно?
Минимум 5-10 минут при полной нагрузке — хватает на корректный shutdown серверов. При наличии генератора достаточно 3-5 минут. Для серверной без генератора с критичными данными имеет смысл добавить EBM для 30-60 минут работы.
Можно ли использовать бытовой ИБП в серверной?
Нет. Бытовые offline-устройства выдают ступенчатую псевдосинусоиду, переключаются на батарею за 6-12 мс и не стабилизируют напряжение, поэтому просадки и помехи доходят до серверных блоков питания с активным PFC.
Когда менять батареи ИБП?
По расписанию — каждые 3-5 лет для свинцово-кислотных. Досрочно — если тест автономии показал снижение времени работы более чем на 20% от паспортного или при визуальных признаках деградации (вздутие корпуса, течь). Ждать полного отказа аккумулятора не стоит.
Какие российские ИБП есть в реестре?
В реестре российской промышленной продукции Минпромторга представлены Powercom Macan, устройства Систэм Электрик, MFG и Связь Инжиниринг, а также ряд других производителей. При работе с государственными учреждениями наличие в реестре — обязательное условие.
Нужен ли сетевой модуль для ИБП?
Для серверной — обязательно. Без SNMP-карты или Modbus-адаптера источник не сможет инициировать согласованный shutdown серверов при длительном отключении. Оборудование упадет вместе с батареями, а не завершит работу корректно.
